Der Bolzenanke m1t-C von mungo bietet eine einfache Möglichkeit schwere Montageteile wie beispielsweise bei Profilen und Unterkonstruktionen zu fixieren. Die Vorteile der m1t Serie sind neben der ETA-Zulassung Option 1 für gerissenen Beton die hohe Stabilität und die kleinen Rand- und Achsabstände. Der m1t-C hat eine große Unterlegscheibe, wenn Sie eine kleine Unterlegscheibe wünschen, dann ist der m1t die richtige Wahl.
Zulassungen
Folgende Zulassungen hat der Dübel:
ETA-Zulassung Europäische Technische Bewertung Option 1 für gerissenen Beton
F120 Bewertung des Widerstandes unter Brandbeanspruchung
Seismische Einwirkung Leistungskategorie C1
Seismische Einwirkung Leistungskategorie C2
Mungo Bemessungssoftware Mit der Dübelsoftware von mungo können Sie problemlos und schnell ihr Befestigungsproblem berechnen
Baustoffe
In folgenden Baustoffen können Sie den Dübel verbauen:
Beton C20/25 Druckfestigkeit 25 N/mm²
Naturstein
Eigenschaften und Merkmale
- Europäische Technische Bewertung Option 1 für gerissenen und
ungerissenen Beton - Widerstand unter Brandbeanspruchung F120 ist Bestandteil der Bewertung
- Verwendung auch unter seismischer Einwirkung für die Leistungskategorie C1 + C2
- Ausführung mit grosser U-Scheibe DIN 9021 für Anwendungen bei Langlöchern
- Kleine Rand- und Achsabstände
- Grosse Stabilität
- Neun Greifkerben für die Reibung im Loch
- Gehärteter und getemperter Körper mit besonders hohen Festigkeiten, verzinkt 10µm
- ISO 4042, = 1000 Stunden im Salzsprühtest ISO 9227
- Vor- oder Durchsteckmontage
- Anwendungen im Innenbereich
Anwendungen
Bei folgenden Anwendungen kommt der m1t-C zum Einsatz:
- Profile
- Unterkonstruktionen

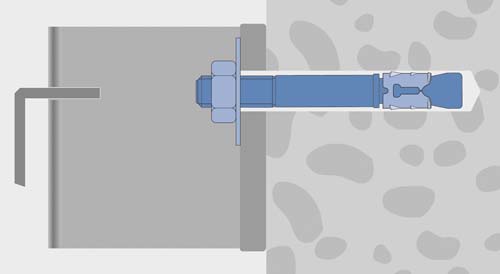

Anwendungsgrafiken
Montage
So einfach wird der Dübel montiert:

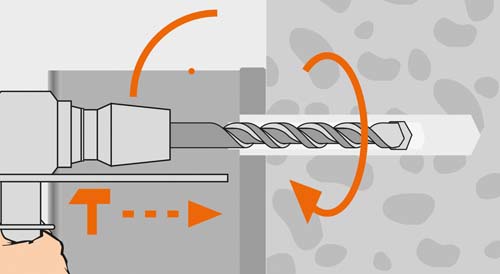

Bohrloch bohren

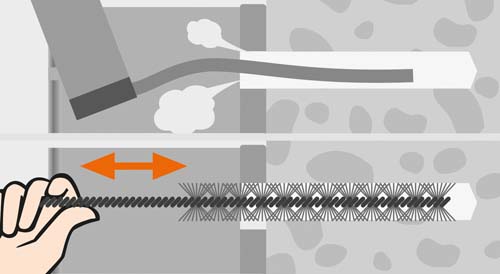

Bohrloch reinigen

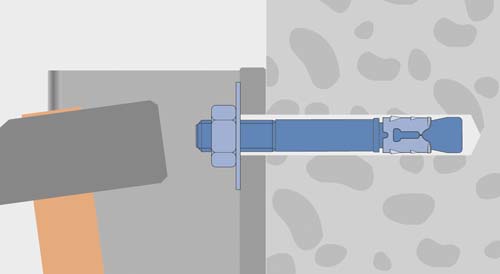

Dübel und Bauteil positionieren

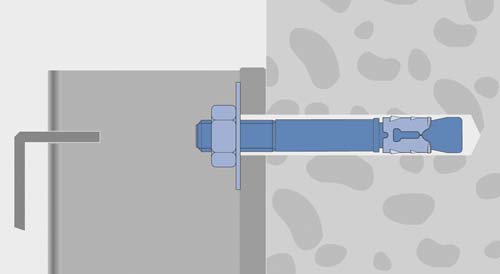

Auf vorgegebenen Wert Tinst festziehen
fertig
Video
Hier finden Sie ein Video zum Produkt:
Branchen
In folgenden Branchen wird der m1t-C verbaut:
Fassadenbau und Gerüstbau
Hoch- und Tiefbau
Stahlbau und Metallbau
| Durchmesser: | 8 10 |
| Länge: | 75 90 |
| Material: | Stahl verzinkt |
