Die MCS Betonschrauben von mungo sind die stressfreie und montagefreundliche Alternative zum Bolzenanker. Man verwendet sie zur Anbringung von Stahlelementen und Holzkonstruktionen in Beton und vielen anderen Materialien, wie beispielsweise Hochregale, Geländer oder auch Rohrleistungen.
Zulassungen
Folgende Zulassungen hat der Dübel:
ETA-Zulassung Europäische Technische Bewertung Option 1 für gerissenen Beton
ETA-Zulassung Europäische Technische Bewertung Teil 6
F120 Bewertung des Widerstandes unter Brandbeanspruchung
Seismische Einwirkung Leistungskategorie C1
Baustoffe
In folgenden Baustoffen können Sie den Dübel verbauen:
Kalksandstein
Beton C20/25 Druckfestigkeit 25 N/mm²
Vollziegel
Naturstein
Eigenschaften und Merkmale
Diese Betonschraube hat folgende Merkmale:
- Kopfform: Senkkopf
- Material: Stahl galvanisch verzinkt
- Antrieb: Innenstern TX
Eigenschaften MCS Betonschrauben
- Europäische Technische Bewertung Option 1 für gerissenen und
ungerissenen Beton - ETAG 001-06 - Zugelassen als Mehrfachbefestigung von nichttragenden Systemen zur Verankerung im gerissenen und ungerissenen Beton
- Widerstand unter Brandbeanspruchung F120 ist Bestandteil der Bewertung
- Verwendung auch unter seismischer Einwirkung für die Leistungskategorie C1 (hnom3: Ø 8, 10, 12, 14)
- Anwenderfreundliche, zeitsparende Montage
- 3 Setztiefen für grösstmögliche Flexibilität
- Erlaubt Adjustierung
- Breites Sortiment für alle Anwendungen
- Kleine Rand- und Achsabstände
- Hohe Haltewerte
- Sorgt für eine saubere, einheitliche Optik
- Durchsteckmontage
- Anwendungen im Innenbereich
Anwendungen
Bei folgenden Anwendungen kommt die MCS zum Einsatz:
- Geländer
- Handläufe
- Konsolen
- Profile
- Unterkonstruktionen
- Stahlkonstruktionen
- Holzkonstruktionen
- Lüftungsleitungen
- Rohrleitungen
- Hochregale

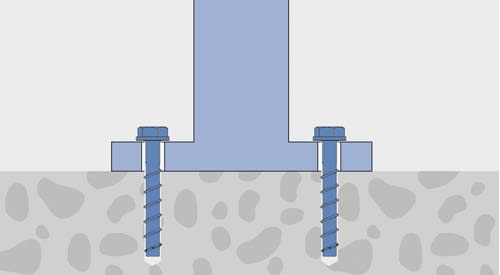

Anwendungsgrafiken
Montage
So einfach wird der Dübel montiert:
Bohrloch bohren
Bohrloch reinigen
Leichtes Eindrehen mit Schlagschrauber
Die bei der Adjustierung erfolgte Unterfütterung auf vorgegebenen Wert Tinst festziehen. Die Betonschraube darf maximal zweimal adjustiert werden.
Video
Hier finden Sie Videos zum Produkt:
Branchen
In folgenden Branchen wird die MCS verbaut:
Elektroinstallationen
Fassadenbau und Gerüstbau
Gebäudetechnik
Hoch- und Tiefbau
Holzbau
Stahlbau und Metallbau
| Technische Daten | ||
|---|---|---|
| Bohr-Ø mm | d0 | 8 |
| Dübellänge mm | L | 80 |
| Gesamtlänge des Dübels im Baustoff mm | hnom1 / hnom2 / hnom3 | 45/55/65 |
| Bohrlochtiefe mm | h1/1 / h1/2 / h1/3 | 55/65/75 |
| Nutzlänge mm | tfix1 / tfix2 / tfix3 | 35/25/15 |
| Kopf-Ø mm | dk | 19.5 |
| Verpackung | ||
| Verpackt zu Stück | 50 | |
| FS | FS31 | |
| Inhalt pro Sammelkarton | 300 | |
| SK | SK22 | |
| Menge pro Palette | 10800 | |
| Technische Daten | ||
| ung. Beton C20/25 Zuglast (kN) | 3.6/5.7/7.6 | |
| ger. Beton C20/25 Zuglast (kN) | 2.4/4.3/5.7 | |
| Beton C20/25 Querlast (kN) | 8.1 | |
| min. Achsabstand mm | smin | 40/50/50 |
| min. Randabstand mm | cmin | 40/50/50 |
| min. Bauteildicke mm | hmin | 100/100/120 |
| Loch-Ø im Anbauteil mm | df | 12 |
| Anzugsdrehmoment (Nm) | Tinst | 20 |
| Schlüsselweite | SW | 13 |
| Antrieb | T40 | |
| Zusatzinformationen | ||
| Typ | 8 x 80 | |
| Gewicht FS | 1.85 kg | |
| Gewicht SK | 11.66 kg | |
| Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von ?F = 1.4 berücksichtigt | ||
| Die Werte gelten nur für Einzelbefestigungen ohne Beeinflussung durch Achs- und Randabstand | ||
| Nur für Setztiefen nach Bewertung | ||
| 1 kN ? 100 kg | ||
| Europäische Technische Bewertung Option 1 für gerissenen und ungerissenen Beton (? 6x50) | ||
| ETAG 001-06 - Zugelassen als Mehrfachbefestigung von nichttragenden Systemen zur Verankerung im gerissenen und ungerissenen Beton (Ø5+6) | ||
| * Betonschraube mit Linsenkopf | ||
| Kopfform: | Senkkopf |
| Antrieb: | Innenstern-T |
| Durchmesser: | 8 8 |
| Länge: | 80 |
| Material: | Stahl verzinkt |
| Inhalt: | 50,00 Stück |
