Anwendung und Allgemeines
Der beliebteste Anwendungsbereich ist die Elektrotechnik und der Metallbau, insbesondere dort, wo Platzmangel herrscht. Zylinderschrauben sind ohnehin leicht erreichbar, durch den platzsparenden Antrieb jedoch bringt der niedrige Kopf dieses Modells diesen Vorteil auf ein neues Level.
DIN-Norm / ISO-Norm
Die deutsche Industrienorm 6912 beschreibt Zylinderschrauben mit einem Innensechskant als Antrieb und einem niedrigen Kopf. Über die Art des Gewindes und das Material trifft diese Norm erst mal keine weitere Aussage, jedoch können Sie jegliche Ausführung dieser DIN bei uns im Onlineshop erhalten. Die DIN 912 bietet die beinahe gleichen Eigenschaften, nur ist der einzige Unterschied die Höhe des Kopfes.
Kopfform

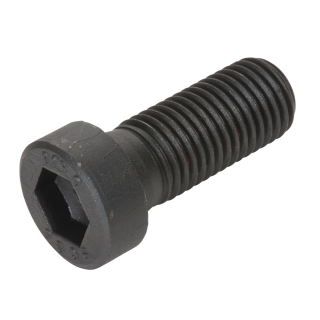

Der im Profil runde niedrige Kopf bietet viele Vorteile. Er ist leicht und platzsparend zu montieren, wobei meist eine Fassung am Bauteil gefertigt wird, damit der Kopf vollständig darin versinken kann. Ist dies nicht der Fall, besticht die zylindrische Form mit einem besonderen Aussehen. Aufgrund der Kopfform ist ein Innensechskant die einzig logische Antriebsform.
Antrieb
Da der Halt des verwendeten Schlüssels unter der verringerten Höhe des Kopfes leidet, ist hier am Boden des Innensechskants ein kleines Loch zu finden. Das passende Werkzeug hat einen Zapfen, um in dieses Loch zu greifen. Das Ganze soll den Halt verbessern und die Abrutschgefahr verringern. Darüber hinaus werden die Seitenkräfte des Schlüssels besser aufgenommen. Somit gestaltet sich die Montage besonders leicht. Achten Sie nur darauf, dass Sie einen passenden Schlüssel verwenden.
Gewinde
Hier erhalten Sie ein metrisches Gewinde. Bei diesem Modell erhalten Sie die Gewindelänge nach der Mindestangaben, wie sie in der Norm zugrunde gelegt sind, also Vollgewinde oder Teilgewinde. Eine Spitze ist bei dieser Schraube nicht zu finden.
Material
Stahl ist überaus vorteilhaft für die Schraubenherstellung. Leicht formbar, trotzdem stabil und die Möglichkeit, jede beliebige Schutzschicht aufzutragen, machen diesen Werkstoff zum Standard der Schrauben. So besteht auch dieses Modell aus bestem Stahl. Das blanke unbehandelte Aussehen hat eine subtile schwarze Optik und kann leicht in der Fassade anderer Bauteile untergehen. Jedoch sollten Sie sichergehen, dass diese Schraube keinen dauerhaften Kontakt mit Feuchtigkeit hat, denn der blanke Stahl rostet schnell.
Wollen Sie lieber auf eine Version aus Edelstahl zurückgreifen? Kein Problem, denn wir bieten jede unserer Schrauben in verschiedenen Materialien an.
Passendes Zubehör
Für metrische Schrauben brauchen Sie eine Mutter und einen passenden Schlüssel mit Zapfen zur Befestigung. Diese Artikel und alles andere, was das Handwerkerherz höherschlagen lässt, finden Sie bei uns im Onlinehandel. Ihre Daten sind bei uns sicher und auch der Versand läuft schnell und ab einem gewissen Mindestbestellwert sogar kostenlos ab.
Technische Zeichnung und Daten
| DIN 912 Technische Daten** |
| Maße |
dk |
k |
s |
| M 1,4 |
2,6 |
1,4 |
1,3 |
| M 1,6 |
3 |
1,6 |
1,5 |
| M2 |
3,8 |
2 |
1,5 |
| M2,5 |
4,5 |
2,5 |
2 |
| M3 |
5,5 |
3 |
2,5 |
| M4 |
7 |
4 |
3 |
| M5 |
8,5 |
5 |
4 |
| M6 |
10 |
6 |
5 |
| M8 |
13 |
8 |
6 |
| M10 |
16 |
10 |
8 |
| M12 |
18 |
12 |
10 |
| M14 |
21 |
14 |
12 |
| M16 |
24 |
16 |
14 |
| M18 |
27 |
18 |
14 |
| M20 |
30 |
20 |
17 |
| M22 |
33 |
22 |
17 |
| M24 |
36 |
24 |
19 |
| M27 |
40 |
27 |
19 |
| M30 |
45 |
30 |
22 |
| M33 |
50 |
33 |
24 |
| M36 |
54 |
36 |
27 |
| M39* |
58 |
39 |
27 |
| M42 |
63 |
42 |
32 |
| M45 |
68 |
45 |
36 |
| M52 |
78 |
52 |
36 |
| M56 |
84 |
56 |
41 |
| M64 |
96 |
64 |
46 |
| M72 |
108 |
72 |
55 |
