DIN 70952

Unter der DIN 70952 findet man Sicherungsbleche für Nutmuttern. Sie gehören zur Familie der Unterlegscheiben.

Aufbau und Anwendung

Im Grunde genommen ist ein Sicherungsblech eine Unterlegscheibe, die zur Schraubensicherung verwendet wird. Dadurch wird das nicht beabsichtigte Loslösen der Schraubverbindung verhindert. Die Unterlegscheiben der DIN-Norm 70952 haben am äußeren Rand mehrere Zungen und verhindern das Verdrehen der Nutmutter.



Artikel 1 - 1 von 1

Material

In unserem Shop bieten wir Ihnen die Sicherungsbleche für Nutmuttern aus blankem Stahl an.

Stahl

Der Hauptbestandteil von Stahl ist Eisen. Stahl wird definiert als eine Eisen-Kohlenstofflegierung, deren Kohlenstoffmassenanteil bei maximal 2 % liegt.

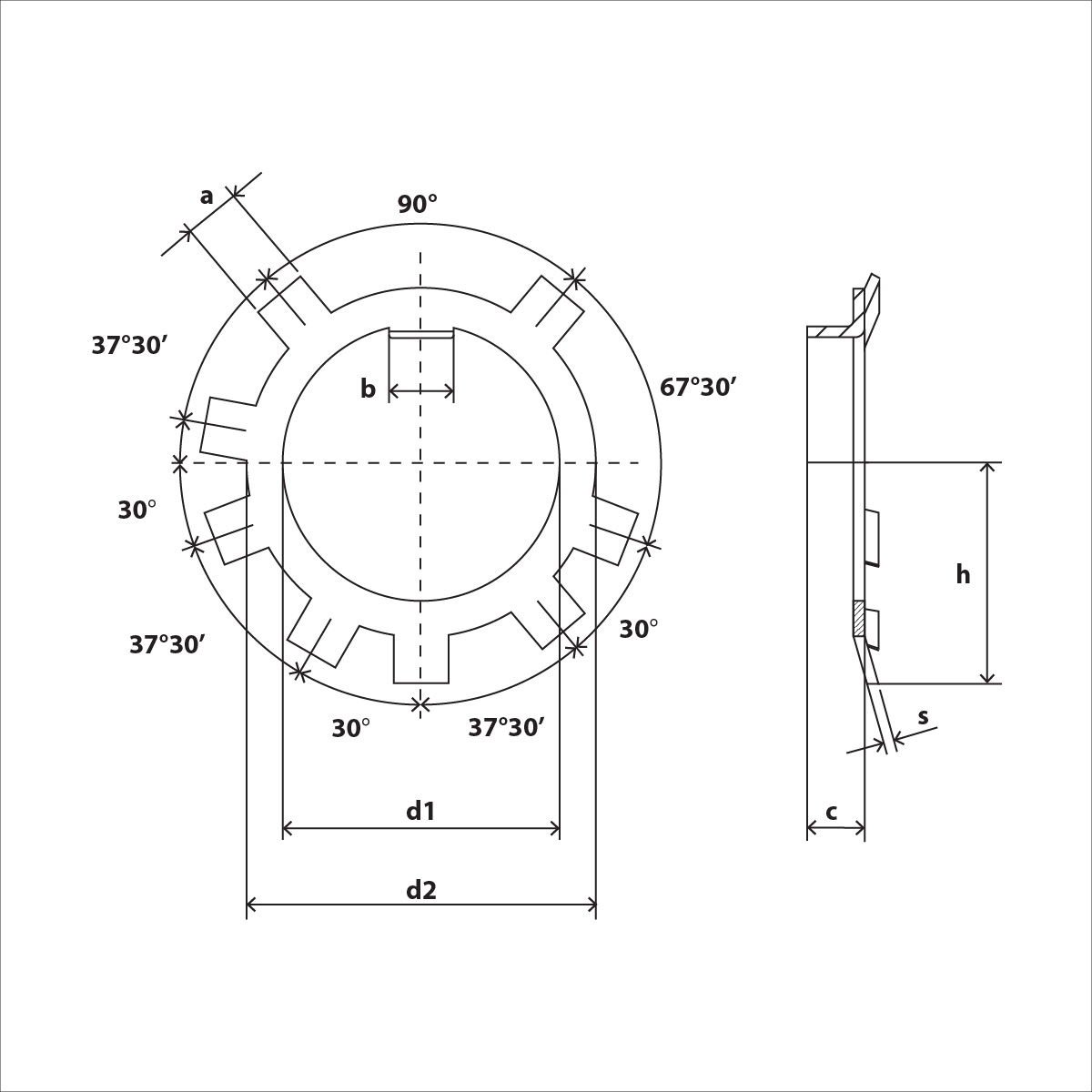

DIN-70952 Skizze

DIN 70952 Technische Daten
Maße 10 12 14 16 18 20 22 24 26 28 30 32 35 38 40 42
a 0,75 0,75 0,75 1 1 1 1 1 1 1 1,2 1,2 1,2 1,2 1,2 1,2
b1 4 4 4 5 5 5 6 6 6 6 6 6 6 6 6 7
b2 4 4 5 5 5 5 6 6 6 7 7 7 7 8 8 8
c 3 3 3 3 4 4 4 4 5 5 5 5 5 5 5 5
d2 16 18 20 23 25 27 30 32 34 36 38 41 43 47 49 52
e 11 12 13 14,5 16,5 17,5 19 20 22 23 24 25,5 26,5 28,5 29,5 31
f 8,9 10,9 12,9 14,9 16,9 18,9 20,9 22,9 24,9 26,9 28,9 30,9 33,9 36,6 38,6 40,6
Maße 45 48 50 52 55 60 65 70 75 80 90 100 112 120 130
a 1,2 1,2 1,2 1,2 1,2 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5
b1 7 7 7 7 7 10 10 10 10 10 10 12 12 12 12
b2 8 8 8 8 10 10 10 10 10 10 10 12 12 12 12
c 5 5 5 6 6 6 6 6 7 7 7 8 8 8 10
d2 54 57 60 62 67 71 76 81 86 91 103 116 133 138 148
e 32 33,5 35 37 39,5 41,5 44 46,5 50 52,5 58,5 66 74,5 77 84
f 43,6 46,7 48,7 50,7 53,7 58,7 63,7 68,7 73,2 78,2 88,2 98,2 113,3 118,3 128,3
