DIN 914
Unter der DIN 914 findet man Gewindestifte mit Innensechskant und Spitze. Sie gehören zur Familie der Schrauben und entsprechen der ISO 4027.
Aussehen
Gewindestifte sind Schrauben ohne Kopf. Ihr Aussehen wird von ihrem englischen Namen auf den Punkt gebracht: headless screw, also kopflose Schraube. Die umgangssprachliche Bezeichnung für diese Schraubenart ist Wurmschraube oder
Anwendung
Gewindestifte der DIN 914 kommen immer dann zum Einsatz, wenn etwas unauffällig fixiert werden soll. Die Madenschrauben lassen sich so tief in das Material schrauben, dass vollständig darin verschwinden und daher nicht mehr zu sehen sind. Sie haben einen hervorragenden Achs- und Torsionswiderstand. Häufig werden sie zum Beispiel für die Montage von Wasserhähnen oder Türgriffen verwendet. Auch werden sie oft benutzt, um Wellen zu befestigen und finden Anwendung im Modellbau, bei der Arretierung der Vierkantstifte bei Drückergarnituren oder bei Halterungen von Stahlseilen. Der Gewindestift mit Spitze bohrt sich tief in das Material ein und sitzt deshalb besonders fest.
Material
Gewindestifte der DIN 914 bieten wir Ihnen in unserem Shop aus Edelstahl, blankem Stahl und verzinktem Stahl an.

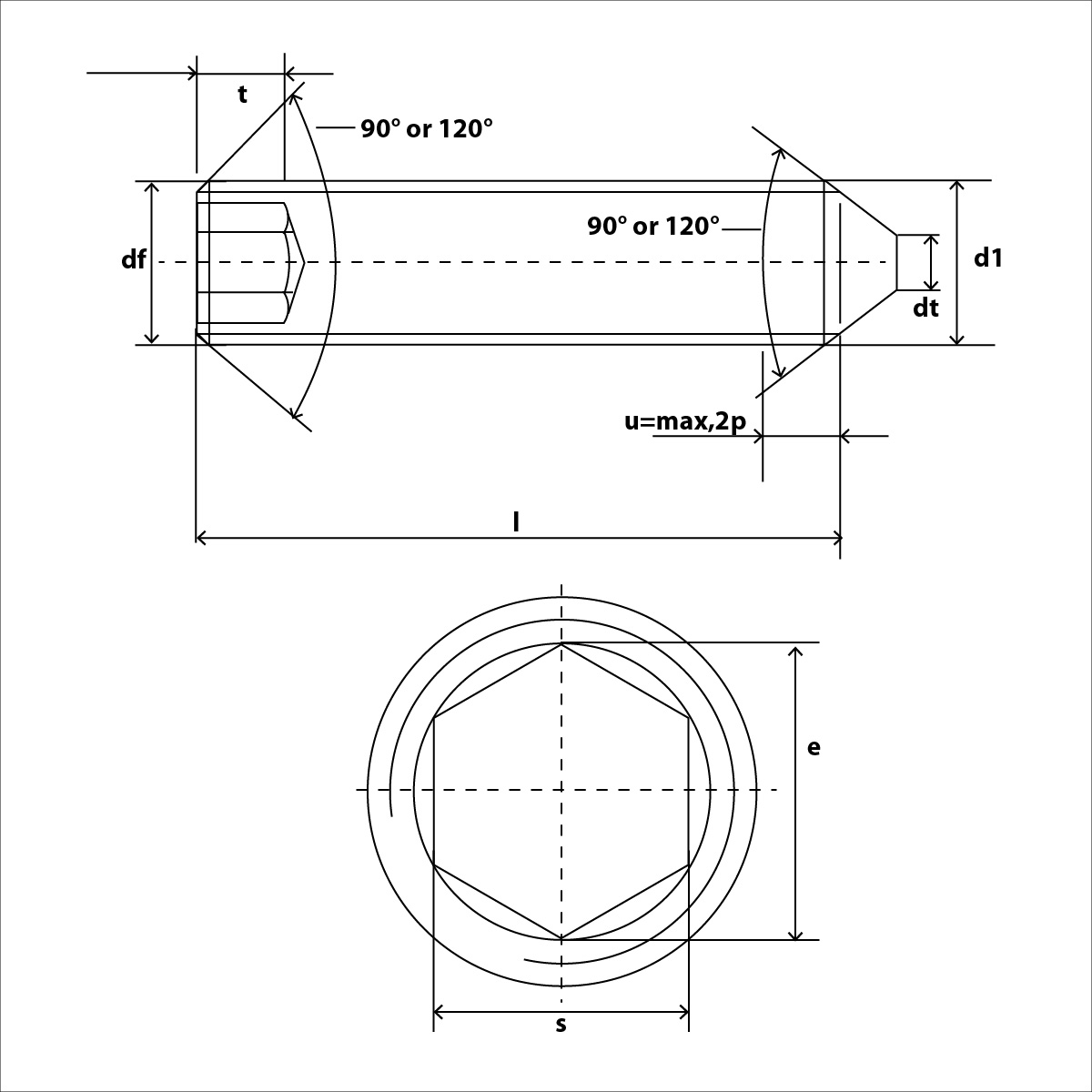

| DIN 914 Technische Daten | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Maße | s | dp max/ dt max | ||||||||||||
| M1,6 | 0,7 | 0,8 | ||||||||||||
| M2 | 0,9 | 1 | ||||||||||||
| M2,5 | 1,3 | 1,5 | ||||||||||||
| M3 | 1,5 | 2 | ||||||||||||
| M4 | 2 | 2,5 | ||||||||||||
| M5 | 2,5 | 3,5 | ||||||||||||
| M6 | 3 | 4 | ||||||||||||
| M8 | 4 | 5,5 | ||||||||||||
| M10 | 5 | 7 | ||||||||||||
| M12 | 6 | 8,5 | ||||||||||||
| M14 | 6 | 10 | ||||||||||||
| M16 | 8 | 12 | ||||||||||||
| M20 | 10 | 15 | ||||||||||||
| M24 | 12 | 18 | ||||||||||||
