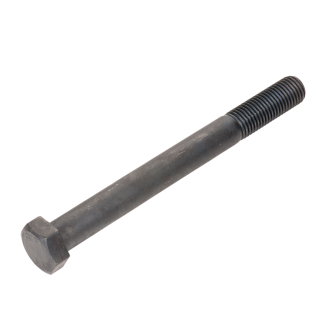

DIN 931 Sechskantschrauben Teilgewinde Stahl 8.8 blank M 22x140 10 Stück

Artikelnummer: 1008-22x140-10

Größe
VPE

23,36 €

2,34 € pro 1 Stück

inkl. 19% USt. , zzgl.

ab	Artikelpreis / VE (10,00 Stück)	Grundpreis
5	20,93 €*	2,09 € pro Stk
10	20,56 €*	2,06 € pro Stk
20	20,21 €*	2,02 € pro Stk

lieferbar
Lieferzeit: 2 - 3 Werktage (DE - Ausland abweichend)

Beschreibung
Frage zum Artikel
Hersteller

Artikelbeschreibung und Allgemeines

Die Sechskantschraube mit Teilgewinde hat viele Namen. So findet man sie auch als Schlüsselschraube oder Maschinenschraube. Der vorangegangene Name ist auf die Montage und letzterer auf den Anwendungsbereich zurückzuführen, denn im Maschinenbau ist sie besonders beliebt. Aber nicht nur in der Industrie findet sie Anwendung, auch zuhause kann sie für diverse Arbeiten und Verbindungen von Materialien benutzt werden.

Din-Norm / ISO-Norm

Diese Schraube entspricht der deutschen Industrienorm 931, welche in die ISO 4014 überführt wurde. Diese Normen sind von den Maßen her deckungsgleich und beschreiben Sechskantschrauben mit Teilgewinde. Über das Material sagt die Norm nichts aus, und auch der Antrieb bleibt undefiniert. Meistens, wie in diesem Fall, handelt es sich jedoch um einen Außensechskantantrieb, und nur in seltenen Fällen wird ein zusätzlicher Schlitz auf dem Kopf eingekerbt.

Kopfform

Größtes und wichtigstes Charakteristikum dieser Schraube ist der sechseckige Kopf. Dieser ist nicht nur günstig in der Herstellung, sondern auch überaus praktisch und bietet den Grundbaustein für den namensgleichen Antrieb. Bei den benachbarten der sechs Seiten lässt sich ein Winkel von 120 Grad feststellen, welcher eine optimale Kraftübertragung des Anzug-Drehmoments bietet.

Antrieb

Der sogenannte Außensechskantantrieb ist der wahrscheinlich unauffälligste Antrieb. Man findet keine Kerben, in die ein Werkzeug greifen kann. Stattdessen wird diese Schraube mit einem Maul-, Steck- oder Ringschlüssel festgezogen. Daher auch der bereits angesprochene Name Schlüsselschraube. Darüber hinaus hat diese Vorgehensweise den großen Vorteil, dass man sowohl von der Seite als auch von oben arbeiten kann. Somit ist die Schlüsselschraube überaus beliebt für Arbeiten auf engem Raum.

Gewinde

Diesen hochwertigen Artikel erhalten Sie mit einem Teilgewinde und Vollschaft. Das Gewinde erstreckt sich also nicht über die ganze Länge des Körpers. Das hat den Vorteil, dass die Schraube nur so weit im Werkstück versinkt, wie es gewünscht ist. Sollten sie stattdessen eine Sechskantschraube mit Vollgewinde suchen, schauen Sie in unserem Shop nach der DIN 933, dort werden Sie sicher fündig. Da es sich hier um ein metrisches Teilgewinde handelt, werden Sie nicht um die Montage mit einer Mutter herumkommen, dafür entfällt allerdings auch die Spitze.

Material

Immer wieder hat sich Stahl aufs Neue bewiesen. Das industriell leicht verformbare Material bietet eine ausgezeichnete Qualität und kann nach Belieben mit Schutzschichten versehen werden. Bei diesem Modell wurde auf jegliche Nachbearbeitung verzichtet. Die reine Qualität des Stahls wird hier für Sie zugänglich. Zusätzlich bietet die schwarze Optik ein unauffälliges Design. Nur sollten Sie darauf achten, direkten Wasserkontakt zu vermeiden, denn blanker Stahl rostet schnell.
Da wir Ihnen in jedem Fall von minderwertigen Festigkeitsklassen abraten, erhalten Sie bei uns nur den Standard oder höhere Festigkeiten. So liegt auch dieses Produkt mit einer Zugfestigkeit von 800 n/mm² und einer Streckgrenze von 640 n/mm² im anerkannten Standard der Festigkeit 8.8.

Passendes Zubehör

Egal ob passender Schlüssel oder Mutter, Unterlegscheibe oder weitere Schrauben, um Ihr Projekt abzurunden, bei uns im Shop finden Sie alles, was Sie benötigen. Dabei übernehmen wir die Versandkosten ab einem gewissen Bestellwert.

Technische Zeichnung & Technische Daten

DIN 931 Skizze

DIN 931 Technische Daten
Maße	s	k	b₁	b₂	b₃
M2	4	1,4	10	–	–
M3	5,5	2	12	–	–
M4	7	2,8	14	–	–
M5	8	3,5	16	22	–
M6	10	4	18	24	–
M7	11	4,8	20	26	–
M8	13	5,3	22	28	–
M10	17	6,4	30	32	45
M12	19	7,5	30	36	49
M14	22	8,8	34	40	53
M16	24	10	38	44	57
M18	27	11,5	42	48	61
M20	30	12,5	46	52	65
M22	32	14	50	56	69
M24	36	15	54	60	73
M27	41	17	60	66	79
M30	46	18,7	66	72	85
M33	50	21	72	78	90
M36	55	22,5	78	84	97
M39	60	25	84	90	103
M42	65	26	90	96	109
M45	70	28	96	102	115
M48	75	30	102	108	121
M52	80	33	–	116	129
M56	85	35	–	124	137
M64	95	40	–	140	153

Produkteigenschaft	Wert
Inhalt:	10,00 Stück
Antrieb:	Außen-Sechskant
Länge:	140
Durchmesser:	22
Kopfform:	Sechskantkopf
Material:	blank
Norm:	DIN 931
