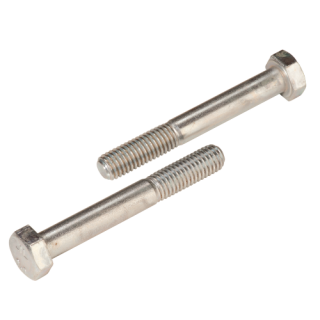

ISO 4014 Sechskantschrauben Stahl 8.8 verzinkt Teilgewinde M 10x75 100 Stück

Artikelnummer: 1019-10x75-100

Größe
VPE

25,72 €

25,72 € pro 100 Stück

inkl. 19% USt. , zzgl.

ab	Artikelpreis / VE (100,00 Stück)	Grundpreis
5	23,18 €*	23,18 € pro 100 Stk
10	22,76 €*	22,76 € pro 100 Stk
20	22,37 €*	22,37 € pro 100 Stk

lieferbar
Lieferzeit: 2 - 3 Werktage (DE - Ausland abweichend)

Beschreibung
Frage zum Artikel
Hersteller

Anwendung und Allgemeines

Diese Schraube kann grundsätzlich überall eingesetzt werden. Während sie bei der Heimarbeit nützlich sein kann, findet sie insbesondere im Maschinenbau großen Zuspruch. Durch diese einzigartige Eigenschaft hat sich der umgangssprachliche Name Maschinenschraube eingebürgert. Vorerst ist es egal, ob Sie im Außenbereich oder drinnen arbeiten und auch der Werkstoff ist dieser Schraube gleichgültig, sowohl in Holz als auch Metall hält sie bombenfest.

DIN-Norm / ISO-Norm

Die ISO 4014 wurde früher DIN 931 genannt und fasst Sechskantschrauben mit Teilgewinde und Vollschaft zusammen. Die Liste der Namen für Sechskantschrauben hört hier nicht auf, denn durch den charakteristischen Kopf ergab sich mit der Zeit der Name Schlüsselschraube. Der Grund dafür ist der Kopf, dazu aber später mehr. Darüber hinaus sind diese Sechskantschrauben mit ihren nahen Verwandten der DIN 933 die beliebtesten Schrauben.

Kopfform

Der Kopf dieser Schraube hat eine hexagonale Form, wobei die anliegenden Seiten in einem 120 Gradwinkel zueinander liegen. Das schafft perfekte Bedingungen für den Antrieb. Auch was die Herstellung angeht, ergeben sich erhebliche Vorteile, denn kostengünstig ist diese Form auf jeden Fall und das spiegelt sich auch im Preis wider.

Antrieb

Der Name des Antriebes ist beinahe deckungsgleich mit der Kopfform. In diesem speziellen Fall handelt es sich um den Außensechskant. Folgerichtig gibt es auch das Gegenstück, den Innensechskant. Der Außensechskantantrieb wird mit einem Maul-, Ring- oder Steckschlüssel befestigt und bietet einen optimalen Anzug-Drehmoment. Die aufgebrachte Kraft wird also zu beinahe 100 % auf die Schraube übertragen. Darüber hinaus hört die Liste der eingebürgerten Namen nicht auf, denn die Montage mit einem Schlüssel hat für den Namen Schlüsselschraube gesorgt. Fachlich ist das zwar nicht ganz korrekt, aber man versteht, was gemeint ist.

Gewinde

Hier handelt es sich um ein Teilgewinde mit Vollschaft. Das heißt, dass das Gewinde nicht die ganze Länge des Körpers abbildet. Das hat diverse Vorteile. Entweder erfordert es das Bauteil schlichtweg nicht, dass die Schraube auf ganzer Länge Halt bietet oder die Tragkraft der Schraube ist auf diesem Wege für das Bauteil einfach besser. Sollte Ihr Bauteil die Montage mit einem Vollgewinde benötigen, suchen Sie nach der DIN 933 / ISO 401. Da es sich hier um ein metrisches Gewinde handelt, gibt es auch keine entsprechende Spitze.

Material

Diese Schraube besteht aus galvanisch verzinktem Stahl. Die sogenannte Galvanisierung ist die mit Abstand beliebteste Form des Korrosionsschutzes. Bei diesem Vorgang werden die Schrauben in einen Zinkelektrolyten getaucht, bis sich eine ausreichend dicke Schicht um die Schraube gebildet hat. Durch die kathodischen Eigenschaften bildet die Zinkschicht eine galvanische Zelle mit der Schraube, sofern diese in Kontakt mit einem Elektrolyten z. B. Wasser tritt. Im Vergleich mit anderen Verzinkungen hält diese Variante nur sehr kurz, ist auf der anderen Seite aber auch die günstigste. Die Fachabkürzung ist zn.
Die Festigkeit 8.8. steht im mittleren Bereich der Festigkeitsklassen und hat sich als der Standard herausgestellt. Mit einer Zugfestigkeit von 800 n/mm² und 640 n/mm² sollte diese Schaube den meisten Belastungen stand. Als kleinen Bonus müssen Sie sich auch keine weiteren Sorgen über Wasserstoffversprödung durch die Verzinkung machen.

Passendes Zubehör

Ein passender Schlüssel soll her? Diesen finden Sie ebenso wie jeden weiteren Artikel, den Sie zur Montage dieses Produktes benötigen, bei uns im Shop.

Technische Zeichnung und Daten

DIN 931 Skizze

DIN 931 Technische Daten
Maße	s	k	b₁	b₂	b₃
M2	4	1,4	10	–	–
M3	5,5	2	12	–	–
M4	7	2,8	14	–	–
M5	8	3,5	16	22	–
M6	10	4	18	24	–
M7	11	4,8	20	26	–
M8	13	5,3	22	28	–
M10	17	6,4	30	32	45
M12	19	7,5	30	36	49
M14	22	8,8	34	40	53
M16	24	10	38	44	57
M18	27	11,5	42	48	61
M20	30	12,5	46	52	65
M22	32	14	50	56	69
M24	36	15	54	60	73
M27	41	17	60	66	79
M30	46	18,7	66	72	85
M33	50	21	72	78	90
M36	55	22,5	78	84	97
M39	60	25	84	90	103
M42	65	26	90	96	109
M45	70	28	96	102	115
M48	75	30	102	108	121
M52	80	33	–	116	129
M56	85	35	–	124	137
M64	95	40	–	140	153

Produkteigenschaft	Wert
Inhalt:	100,00 Stück
Antrieb:	Außen-Sechskant
Länge:	75
Durchmesser:	10
Kopfform:	Sechskantkopf
Material:	Stahl verzinkt
Norm:	ISO 4014
