ISO 8740
Unter der ISO 8740 findet man Zylinderkerbstifte. Sie gehören zur Familie der Stifte und entsprechen der DIN 1473.
Aufbau
Bei Stiften der ISO-Norm 8740 sind, wie bei allen Kerbstiften, in den Umfang Kerben eingebracht. Die Besonderheit bei Stiften der ISO-Norm 1473 liegt darin, dass die Kerben über die gesamte Länge des Stiftes verlaufen. Auch bei starker Vibration sorgen diese Kerben für
Anwendung
Verbindungsstifte kommen bei der Lagefixierung und der Kraftübertragung zum Einsatz. Bei der Lagefixierung dienen sie zur Positionierung. Sie sollen die spätere Verbindung der Teile sicherstellen und werden zum Fixieren eingeschlagen. In diesem Fall findet die Kraftübertragung durch andere Elemente, wie zum Beispiel Schrauben statt. Werden die Stifte zur Kraftübertragung eingesetzt, sind sie tragendes Element und sorgen für eine scherfeste Verbindung zwischen den Maschinenteilen.
Material
Zylinderkerbstifte der ISO 8740 bieten wir Ihnen in unserem Shop aus Stahl blank und Edelstahl an.

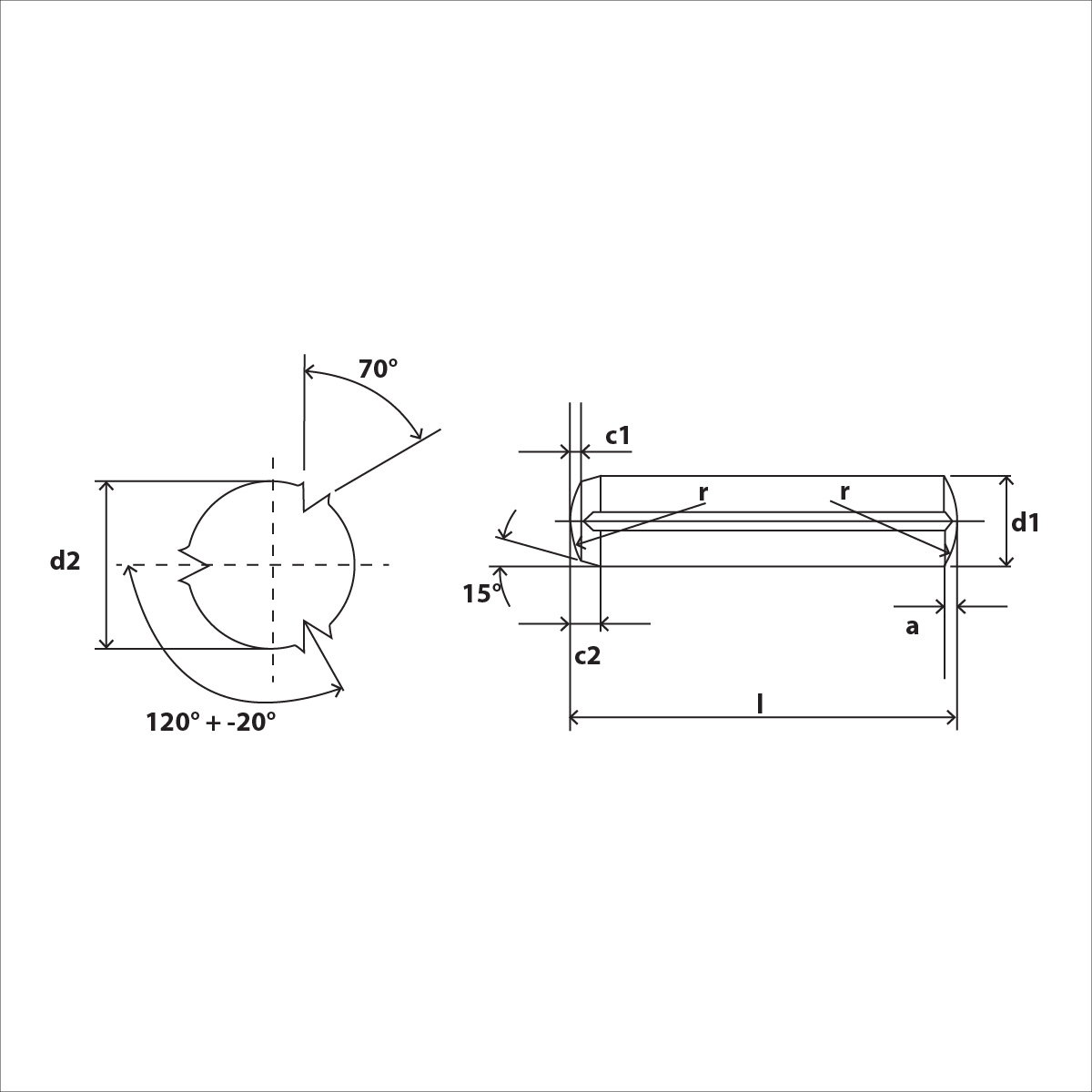

| ISO 8740 Technische Daten | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |||||||||||||||||||||
| d2 | 1,60-1,63 | 2,10-2,15 | 2,60-2,70 | 3,20-3,30 | 4,15-4,30 | 5,15-5,30 | 6,15-6,35 | 8,20-8,40 | 10,20-10,45 | 12,25-12,50 | |||||||||||||||||||||
| c | 0,2 | 0,25 | 0,3 | 0,4 | 0,5 | 0,63 | 0,85 | 1 | 1,2 | 1,6 | |||||||||||||||||||||
