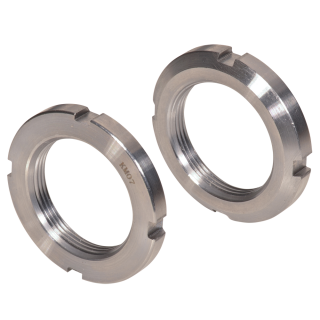

Nutmuttern DIN 981 blank

Artikelnummer: 1114

Größe
VPE

ab 9,65 €

inkl. MwSt. | exkl. MwSt.

inkl. 19% USt. , zzgl. Versand (Paket DHL)

Stk
sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Anwendung und Allgemeines

Nutmuttern kommen meist in Welle-Nabe-Verbindungen zum Einsatz, können jedoch auch in allen anderen Bereichen, in denen eine rotierende Schraubenverbindung besteht, verwendet werden. Dank ihrer Einkerbungen auf dem Außenrand können Muttern dieser Kategorie mit zusätzlichen Sicherungselementen verseh werden. Darüber hinaus besteht hier kein zusätzlicher Korrosionsschutz, weshalb ein besonders achtsamer Einsatz gewährleistet werden sollte.

DIN-Norm / ISO-Norm

Die DIN 981 beschreibt Nutmuttern mit metrischem Feingewinde. Besonders auffällig bei dieser Norm ist der hohe Innendurchmesser. Dadurch wirkt der Rand besonders schmal. Muttern dieser Norm sind in drei verschiedenen Varianten vorhanden. Die Standardausführung mit der Kennzeichnung KM, eine Ausführung mit noch dünnerem Rand, mit der Kennzeichnung KML und eine Variante mit Trapezgewinde, welche die Kennzeichnung HM trägt. Der Antrieb ist bei jeder Ausführung derselbe. Das Material ist nicht in der Norm festgelegt.

Form

Nutmuttern fallen durch ihren hohen Innendurchmesser auf. Trotz ihrer außergewöhnlichen Form bietet die Nutmutter sicheren Halt. Insbesondere da Nutmuttern mit kleinen Einkerbungen am Außenrand versehen sind, welche nach dem Verschrauben für zusätzliche Befestigungen genutzt werden. Dazu nimmt man meist ein Sicherungsblech. So wird verhindert, dass sich die Mutter aufgrund der Rotation löst.

Zusätzlich dazu sollte man erwähnen, dass diese Mutter bei Welle-Nabe-Verbindungen auf der Welle montiert wird, um Druck auf die Nabe auszuüben. Dabei soll keine kraftschlüssige Verbindung entstehen, sondern lediglich die Nabe befestigt werden.

Antrieb

Um eine Nutmutter zu montieren oder zu demontieren, benötigt man einen speziellen Haken- oder Nutmutternschlüssel. Solche Schlüssel greifen in den Einkerbungen, die später für das Sicherungsblech verwendet werden.

Material

Stahl gehört zu den Bestsellern im Bereich der Befestigungstechnik. Stahl hat geringe Herstellungskosten und lässt sich beliebig weiterverarbeiten, in den unterschiedlichsten Festigkeiten herstellen lassen. Gleichzeitig weist er ausgezeichnete Zug- und Streckgrenzen auf. Einziges Manko ist die Anfälligkeit gegenüber Rosterscheinungen. Deshalb ist es umso wichtiger, diese Mutter nur in Verbindungen einzusetzen, die auf jeden Fall im Trockenen liegen.

Allerdings bestechen Schraubenverbindungen aus blankem Stahl auch mit einer recht rustikalen und schlichten Optik.

Passendes Zubehör

Um eine Nutmutter dieser Norm sicher zu verbauen, brauchen Sie zusätzlich ein Sicherungsblech und einen Nutmutternschlüssel. Beide Artikel finden Sie natürlich bei uns im Online-Shop.

Technische Zeichnung und Daten

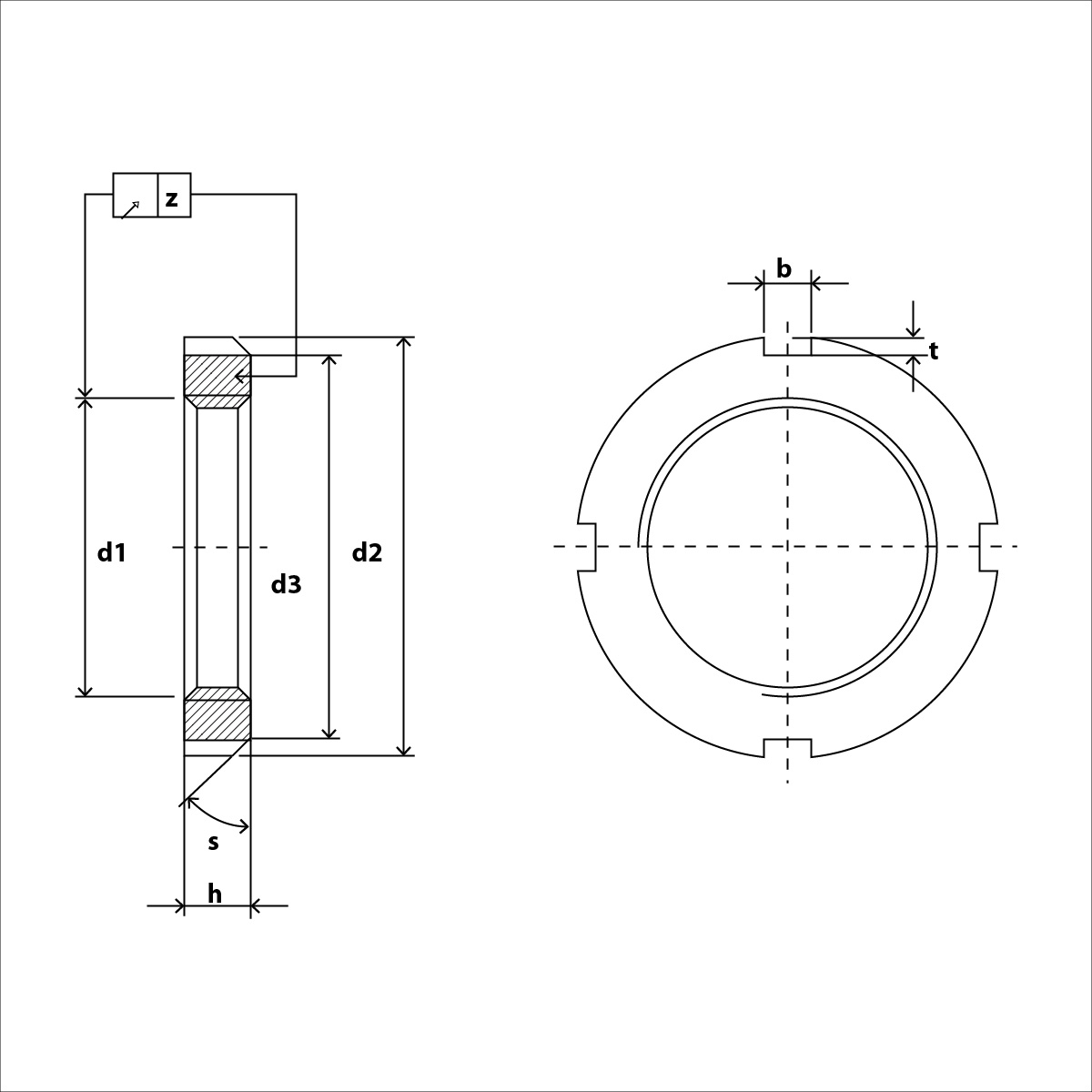

DIN 981 Skizze

Die Nutmuttern der DIN 981 bieten wir Ihnen in unserem Shop aus blankem Stahl an.

DIN 981 Technische Daten
Maße d1 d2 d3 h b t Sicherung
KM0 M10x0,75 18 13,5 4 3 2 MBO
KM1 M12x1 22 17 4 3 2 MB1
KM2 M15x1 25 21 5 4 2 MB2
KM3 M17x1 28 24 5 4 2 MB3
KM4 M20x1 32 26 6 4 2 MB4
KM5 M25x1,5 38 32 7 5 2 MB5
KM6 M30x1,5 45 38 7 5 2 MB7
KM7 M35x1,5 52 44 8 5 2 MB7
KM8 M40x1,5 58 50 9 6 2,5 MB8
KM9 M45x1,5 65 56 10 6 2,5 MB9
KM10 M50x1,5 70 61 11 6 2,5 MB10
KM11 M55x2 75 67 11 7 3 MB11
KM12 M60x2 80 73 11 7 3 MB12
KM13 M65x2 85 79 12 7 3 MB13
KM14 M70x0,2 92 85 12 8 3,5 MB14
KM15 M75x2 98 90 13 8 3,5 MB15
KM16 M80x2 105 95 15 8 3,5 MB16
KM17 M85x2 110 102 15 8 3,5 MB17
KM18 M90x2 120 108 16 10 4 MB18
KM19 M95x2 125 113 17 10 4 MB19
KM20 M100x2 130 120 18 10 4 MB20
KM21 M105x2 140 126 18 12 5 MB21
KM22 M110x2 145 133 19 12 5 MB22
KM23 M115x2 150 137 19 12 5 MB23
KM24 M120x2 155 138 20 12 5 MB24
KM25 M125x2 160 148 21 12 5 MB25
KM26 M130x2 165 149 21 12 5 MB26
KM27 M135x2 175 160 22 14 6 MB27
KM28 M140x2 180 160 22 14 6 MB28
KM30 M150x2 195 171 24 14 6 MB30
KM31 M155x3 200 182 25 16 7 MB31
KM32 M160x3 210 182 25 16 7 MB32
KM34 M165x3 210 193 26 16 7 MB33

Durchmesser: 10 12 15 17 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 110 115 120 125 130 135 140 145 150 155 160 170
Material: blank
Norm: DIN 981
