Bolzenanker M8x50/5 m2 Stahl verzinkt Mungo 100 Stück

Artikelnummer: 30071-M8x50/5-100

Größe
VPE

27,17 €

inkl. MwSt. | exkl. MwSt.

27,17 € pro 100 Stück

inkl. 19% USt. , zzgl. Versand (Paket DHL)

ab VE Artikelpreis
5 26,24 € 26,24 € pro 100 Stk
10 25,31 € 25,31 € pro 100 Stk
20 24,38 € 24,38 € pro 100 Stk

Haben Sie mehr Bedarf? Wir erstellen Ihnen gerne ein Angebot.

VE
lieferbar

Lieferzeit: 10 Werktage


Die Bolzenanker von mungo sind der Bestseller in der Rubrik Dübel. Das liegt nicht nur am Preis, sondern auch an der Qualität. Mit Bolzenankern können Sie ganz einfach Regale und Stahlkonstruktionen fest in Beton und Naturstein verankern. Übrigens hat der m2 Bolzenanker eine kleine Scheibe. Bei Holzbauprojekten benötigt man oft eine große Scheibe, hier ist der m2-C die beste Wahl.

Zulassungen

Folgende Zulassungen hat der Dübel:

ETA-Zulassung Europäische Technische Bewertung Option 7 für ungerissenen Beton

Mungo Bemessungssoftware Mit der Dübelsoftware von mungo können Sie problemlos und schnell ihr Befestigungsproblem berechnen

Baustoffe

In folgenden Baustoffen können Sie den Dübel verbauen:

Beton C20/25 Druckfestigkeit 25 N/mm²

Naturstein

Eigenschaften und Merkmale

  • Europäische Technische Bewertung Option 7 für ungerissenen Beton
  • GreenTec® Korrosionsschutz - Extra lange Lebensdauer
  • Erhöhte Korrosionsbeständigkeit = 750 h im Salzsprühtest
  • Mehr Halt, mehr Sicherheit
  • Verbesserte Clip-Geometrie; hohe Haltewerte und optimale Verspreizung
  • Hochwertige, edelstahlähnliche Optik
  • Kleine Rand- und Achsabstände
  • Höchste Querlasten und Biegemoment für die sichere Abstandsmontage
  • Setztiefenmarkierung für die korrekte Montage
  • Erleichterter Setzvorgang durch geringen Einschlagwiderstand
  • Schnelles Erreichen des Drehmoments
  • GreenTec® Beschichtung
  • Vor- oder Durchsteckmontage
  • Anwendungen im Innenbereich und unbewittertem Aussenbereich

Anwendungen

Bei folgenden Anwendungen kommt der m2 zum Einsatz:

  • Stahlkonstruktionen
  • Profile
  • Maschinen
  • Hochregale
  • Kabeltrassen

Anwendungsgrafiken

Montage

So einfach wird der Dübel montiert:

Bohrloch bohren

Bohrloch reinigen

Dübel und Bauteil positionieren

Auf vorgegebenen Wert Tinst festziehen

fertig

Video

Hier finden Sie Videos zum Produkt:

Branchen

In folgenden Branchen wird der m2 verbaut:

Fassadenbau und Gerüstbau

Hoch- und Tiefbau

Stahlbau und Metallbau

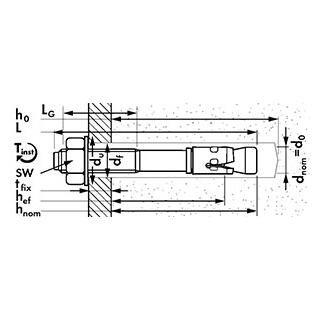

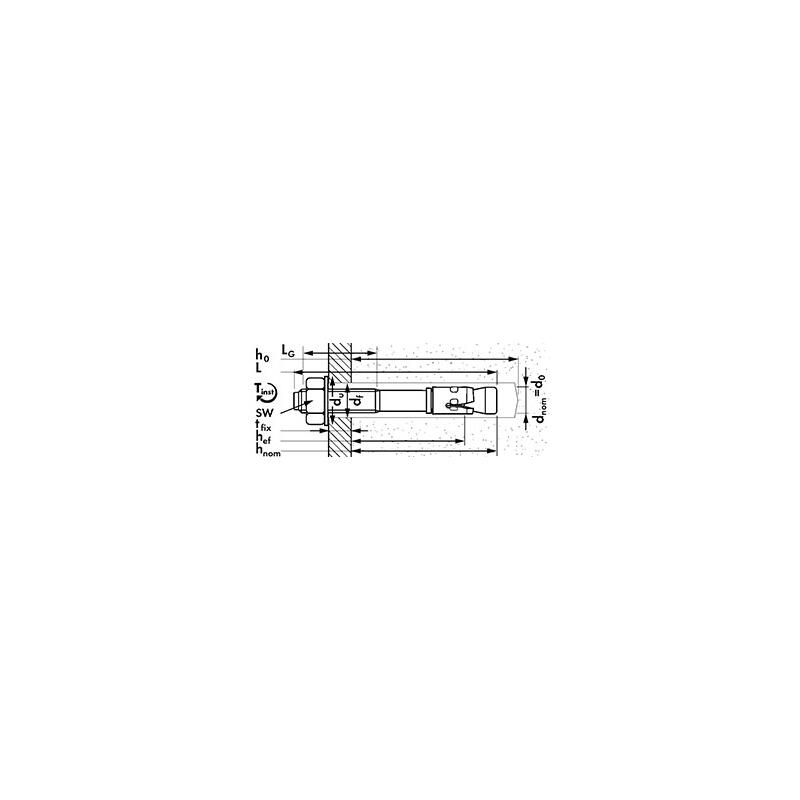

Technische Daten
Dübel- und Bohr-Ø mm dnom = d0 8
Dübellänge mm L 50
Bohrlochtiefe mm h0 45
Gesamtlänge des Dübels im Baustoff mm hnom 35
Nutzlänge mm tfix 5
Eff. Verankerungstiefe mm hef 27
Loch-Ø im Anbauteil mm df 9
U-Scheiben-Ø du 16
Gewindelänge mm LG 18
Code der Nutzlänge   A
Verpackung
Verpackt zu Stück   100
FS   FS21
Inhalt pro Sammelkarton   900
SK   SK22
Menge pro Palette   54000
Technische Daten
Beton C20/25 Zuglast (kN)   5.7
Beton C20/25 Querlast (kN)   6.1
Biegemoment (Nm)   14.9
min. Achsabstand/ bei Randabstand mm smin/c 45/45
min. Randabstand/ bei Achsabstand mm cmin/s 45/45
min. Bauteildicke mm hmin 100
Anzugsdrehmoment (Nm) Tinst 15
Schlüsselweite SW 13
Zusatzinformationen
Gewicht FS   2.180 kg
Gewicht SK   19.820 kg
Typ   M8 x 50 / 5
Nicht Bestandteil der Bewertung
Es sind die in der Bewertung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von ?F = 1.4 berücksichtigt
Die Werte gelten nur für Einzelbefestigungen ohne Beeinflussung durch Achs- und Randabstand
Nur für Setztiefen nach Bewertung
1 kN ? 100 kg

Durchmesser: 8 8
Länge: 50
Material: Stahl verzinkt
Inhalt: 100,00 Stück
