Anwendung und Allgemeines
Unterlegscheiben sind für viele Schraubenverbindungen unerlässlich. Meistens finden sie Verwendung in Kombination mit Sechskantschrauben, doch lassen sie sich auch kinderleicht mit einer Vielzahl anderer Schrauben benutzen. Durch die Verwendung einer Unterlegscheibe verhindern Sie Materialschäden, indem Sie die Auflagefläche erhöhen und so den Druck verteilen.
DIN-Norm / ISO-Norm
Die DIN 125 beschreibt Unterlegscheiben für metrische Schrauben in zwei verschiedenen Formen: Form A und Form B. Form A ist etwas simpler in der Herstellung und besitzt dementsprechend auf beiden Seiten scharfe Kanten. Form B hingegen hat auf der Oberseite eine Fase, also eine abgerundete Kante. Was die Haltbildung und Kraftverteilung angeht, entstehen hier keine Unterschiede. Darüber hinaus gibt es bei dieser Norm wenig zu erwähnen. Ein Gewinde entfällt, da Unterlegscheiben nur aufgelegt werden und durch den Druck der festgezogenen Schraube an Ort und Stelle gehalten werden.
Form

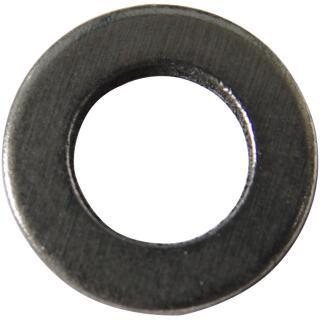

Bei dieser Unterlegscheibe handelt es sich um die Form A. Es ist also eine runde Scheibe mit einem Loch für die Schraube in der Mitte und scharfen Kanten auf der Außenseite. Die Kanten haben den Nachteil, dass das Verletzungsrisiko leicht erhöht ist. Auf der anderen Seite erhöht sich die Auflagefläche, was dazu führt, dass die wirkenden Kräfte gleichmäßiger verteilt werden und das Risiko, Schäden am Material zu verursachen, geringer ist. So hält die Verbindung größeren Krafteinwirkungen stand.
Montage
Unterlegscheiben besitzen in der Regel weder ein Gewinde noch einen Antrieb. Stattdessen werden sie einfach passend auf das Gewinde der zu verschraubenden Verbindung gelegt und anschließend durch den Druck der Schraube festgehalten. Auch wenn die Verbindung zu Anfang etwas locker wirkt, so bietet eine Unterlegscheibe einen verbesserten Halt.
Material
Diese Unterlegscheibe besteht aus blankem Stahl. Dieses Metall hat sich nicht nur in der Schraubenherstellung als bevorzugtes Material herausgestellt, sondern auch bei Muttern und Unterlegscheiben. Stahl lässt sich nämlich in den verschiedensten Festigkeiten herstellen, bietet leichte Verarbeitungsmöglichkeiten und kann beliebig beschichtet werden. Allerdings hat man von einer Beschichtung bei diesem Produkt abgesehen. Deshalb ist es unglaublich wichtig, diese Unterlegscheibe nur in trockener Umgebung zu verwenden. Für Außenbereiche und Umgebungen, die Feuchte oder Nässe ausgesetzt sind, empfehlen wir Zubehör aus Edelstahl.
Passendes Zubehör
Unterlegscheiben können mit fast allen metrischen Schrauben verwendet werden. Dabei sind insbesondere Sechskantschrauben die beliebtesten Produkte. Finden Sie die richtigen Schrauben für Ihr Projekt bei uns im Shop.
Technische Zeichnung und Daten
| DIN 125 Technische Daten |
| d mm |
für Gew. Größe |
d2 mm |
s |
| 1,7 |
M1,6 |
4 |
0,3 |
| 2,2 |
M2 |
5 |
0,3 |
| 2,4 |
M2,2 |
6 |
0,5 |
| 2,5 |
M2,3 |
6 |
0,5 |
| 2,7 |
M2,5 |
6 |
0,5 |
| 3,2 |
M3 |
7 |
0,5 |
| 3,7 |
M3,5 |
8 |
0,5 |
| 4,3 |
M4 |
9 |
0,8 |
| 5,3 |
M5 |
10 |
1 |
| 6,4 |
M6 |
12 |
1,6 |
| 8,4 |
M8 |
16 |
1,6 |
| 10,5 |
M10 |
20 |
2 |
| 13 |
M12 |
24 |
2,5 |
| 15 |
M14 |
28 |
2,5 |
| 17 |
M16 |
30 |
3 |
| 19 |
M18 |
34 |
3 |
| 21 |
M20 |
37 |
3 |
| 23 |
M22 |
39 |
3 |
| 25 |
M24 |
44 |
4 |
| 28 |
M27 |
50 |
4 |
| 31 |
M30 |
56 |
4 |
| 34 |
M33 |
60 |
5 |
| 37 |
M36 |
66 |
5 |
| 40 |
M39 |
72 |
6 |
| 43 |
M42 |
78 |
7 |
| 46 |
M45 |
85 |
7 |
| 50 |
M48 |
92 |
8 |
| 54 |
M52 |
98 |
8 |
| 58 |
M56 |
105 |
9 |
