Anwendung und Allgemeines
Die Unterlegscheiben der DIN 125 in der Form B kann so ziemlich in jeder Schraubenverbindung eingesetzt werden. Eine der gängigsten Kombinationen ist die Unterlegscheibe mit einer Sechskantmutter, doch im Grunde ist die Kopfform egal. Solange das Gewinde dem Loch der Unterlegscheibe entspricht, haben Sie die freie Wahl. Dabei nutzt man Unterlegscheiben dort, wo eine bessere Kräfteverteilung durch eine größere Auflagefläche für eine festere Verbindung sorgen soll, ohne dass dabei das Material Schaden nimmt.
DIN-Norm / ISO-Norm
Unterlegscheiben der DIN 125 sind in zwei verschiedenen Formen erhältlich: in Form A und Form B. Während Form A zwei scharfe Kanten auf Ober- und Unterseite besitzt, liegt auf der Oberseite von Form B eine Fase vor. Darüber hinaus gibt es wenig spezifische Eigenschaften in dieser Norm. Deshalb finden Sie Unterlegscheiben in unserem Sortiment auch aus den unterschiedlichsten Materialien. Von Kupfer bis Edelstahl über galvanisch verzinkt oder gelb chromatiert, bei uns finden Sie alles.
Form

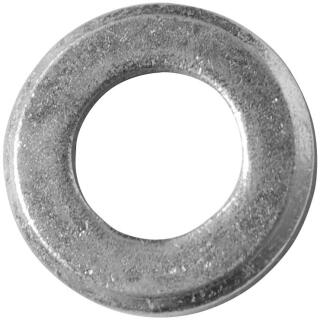

Diese Unterlegscheibe hat eine recht simple Form. Dabei handelt es sich um eine kreisförmige Scheibe mit einem Loch in der Mitte. Das Loch dient später als Führung für die Schraube. Darüber hinaus handelt es sich bei diesem Modell um die angesprochene Form B. Dementsprechend besitzt dieses Produkt eine Fase, welche die Verletzungsgefahr massiv verringert. An einer abgerundeten Kante kann man sich weder schneiden noch hängen bleiben.
Montage
Bei Unterlegscheiben entfällt ein Antrieb ebenso wie ein Gewinde. Stattdessen legt man die Scheibe einfach auf und schiebt anschließend die Schraube durch, sodass die Unterlegscheibe den direkten Kontakt zwischen Schraubenkopf und Verbindungsmaterial verhindert. Dadurch entsteht eine größere Auflagefläche und bessere Kraftverteilung. Insbesondere für Schraubenverbindungen auf weichen Materialien ist dies interessant, da so keine Schäden entstehen. Doch auch die Haltbildung profitiert. In der Regel sind Verbindungen mit Unterlegscheibe weitaus stabiler.
Material
Die meisten Produkte in der Befestigungstechnik bestehen aus Stahl. Das hat den einfachen Grund, dass man Stahl in den unterschiedlichsten Festigkeiten herstellen kann, er sich leicht formen und beliebig beschichten lässt. Allerdings hat man sich bei diesem Produkt gegen eine Beschichtung entschieden. Zwar hat blanker Stahl eine dementsprechend größere Anfälligkeit für Rost, doch bietet er auch Vorteile. So fallen die Preise für Scheiben aus blankem Stahl meist niedriger aus. Hier entfällt immerhin ein kompletter Arbeitsschritt. Zusätzlich dazu finden viele Menschen blanke Scheiben optisch ansprechender. Sollten Sie Unterlegscheiben für die Montage in feuchten oder nassen Umgebungen benötigen, empfehlen wir Ihnen Edelstahl.
Technische Zeichnung und Daten
| DIN 125 Technische Daten |
| d mm |
für Gew. Größe |
d2 mm |
s |
| 1,7 |
M1,6 |
4 |
0,3 |
| 2,2 |
M2 |
5 |
0,3 |
| 2,4 |
M2,2 |
6 |
0,5 |
| 2,5 |
M2,3 |
6 |
0,5 |
| 2,7 |
M2,5 |
6 |
0,5 |
| 3,2 |
M3 |
7 |
0,5 |
| 3,7 |
M3,5 |
8 |
0,5 |
| 4,3 |
M4 |
9 |
0,8 |
| 5,3 |
M5 |
10 |
1 |
| 6,4 |
M6 |
12 |
1,6 |
| 8,4 |
M8 |
16 |
1,6 |
| 10,5 |
M10 |
20 |
2 |
| 13 |
M12 |
24 |
2,5 |
| 15 |
M14 |
28 |
2,5 |
| 17 |
M16 |
30 |
3 |
| 19 |
M18 |
34 |
3 |
| 21 |
M20 |
37 |
3 |
| 23 |
M22 |
39 |
3 |
| 25 |
M24 |
44 |
4 |
| 28 |
M27 |
50 |
4 |
| 31 |
M30 |
56 |
4 |
| 34 |
M33 |
60 |
5 |
| 37 |
M36 |
66 |
5 |
| 40 |
M39 |
72 |
6 |
| 43 |
M42 |
78 |
7 |
| 46 |
M45 |
85 |
7 |
| 50 |
M48 |
92 |
8 |
| 54 |
M52 |
98 |
8 |
| 58 |
M56 |
105 |
9 |
