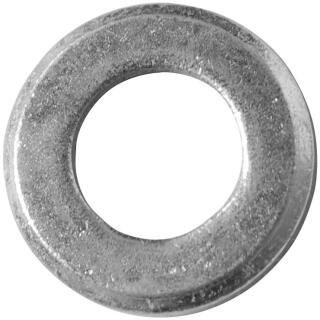

DIN 125 Scheiben Form B blank

Artikelnummer: 1216

Größe
VPE

Auswahl zurücksetzen

5,19 €

inkl. 19% USt. , zzgl. (Paket DHL)

lieferbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Artikelnummer	Größe	VPE	Preis bei Einzelabnahme	Lieferstatus	Menge
1216-10,5-1000	10,5	1000	26,69 € inkl. USt.	Lieferbar Lieferzeit: 2 - 3 Werktage
1216-13-500	13	500	23,10 € inkl. USt.	Lieferbar Lieferzeit: 2 - 3 Werktage
1216-15-500	15	500	33,75 € inkl. USt.	Lieferbar Lieferzeit: 2 - 3 Werktage
1216-17-250	17	250	15,21 € inkl. USt.	Lieferbar Lieferzeit: 2 - 3 Werktage
1216-19-250	19	250	30,54 € inkl. USt.	Lieferbar Lieferzeit: 2 - 3 Werktage
1216-21-200	21	200	18,61 € inkl. USt.	Lieferbar Lieferzeit: 2 - 3 Werktage
1216-23-100	23	100	15,17 € inkl. USt.	Lieferbar Lieferzeit: 2 - 3 Werktage
1216-23-200	23	200	31,99 € inkl. USt.	Lieferbar Lieferzeit: 2 - 3 Werktage
1216-25-100	25	100	28,71 € inkl. USt.	Lieferbar Lieferzeit: 2 - 3 Werktage
1216-25-200	25	200	32,81 € inkl. USt.	Lieferbar Lieferzeit: 2 - 3 Werktage
1216-27-50	27	50	14,24 € inkl. USt.	Momentan nicht verfügbar
1216-28-50	28	50	12,90 € inkl. USt.	Lieferbar Lieferzeit: 2 - 3 Werktage
1216-31-50	31	50	17,49 € inkl. USt.	Lieferbar Lieferzeit: 2 - 3 Werktage
1216-34-50	34	50	20,23 € inkl. USt.	Lieferbar Lieferzeit: 2 - 3 Werktage
1216-37-50	37	50	28,21 € inkl. USt.	Lieferbar Lieferzeit: 2 - 3 Werktage
1216-4,3-1000	4,3	1000	7,16 € inkl. USt.	Lieferbar Lieferzeit: 2 - 3 Werktage
1216-40-25	40	25	19,75 € inkl. USt.	Lieferbar Lieferzeit: 2 - 3 Werktage
1216-43-25	43	25	26,68 € inkl. USt.	Lieferbar Lieferzeit: 2 - 3 Werktage
1216-46-25	46	25	42,01 € inkl. USt.	Lieferbar Lieferzeit: 2 - 3 Werktage
1216-5,3-1000	5,3	1000	9,06 € inkl. USt.	Lieferbar Lieferzeit: 2 - 3 Werktage
1216-50-10	50	10	17,71 € inkl. USt.	Lieferbar Lieferzeit: 2 - 3 Werktage
1216-54-10	54	10	24,95 € inkl. USt.	Momentan nicht verfügbar
1216-58-5	58	5	16,34 € inkl. USt.	Momentan nicht verfügbar
1216-6,4-1000	6,4	1000	9,97 € inkl. USt.	Lieferbar Lieferzeit: 2 - 3 Werktage
1216-60-5	60	5	20,50 € inkl. USt.	Momentan nicht verfügbar
1216-62-5	62	5	17,15 € inkl. USt.	Momentan nicht verfügbar
1216-66-5	66	5	24,56 € inkl. USt.	Momentan nicht verfügbar
1216-70-5	70	5	27,00 € inkl. USt.	Momentan nicht verfügbar
1216-74-5	74	5	39,46 € inkl. USt.	Momentan nicht verfügbar
1216-78-5	78	5	31,33 € inkl. USt.	Momentan nicht verfügbar
1216-8,4-1000	8,4	1000	15,65 € inkl. USt.	Lieferbar Lieferzeit: 2 - 3 Werktage
1216-82-5	82	5	61,24 € inkl. USt.	Momentan nicht verfügbar
1216-93-5	93	5	96,75 € inkl. USt.	Momentan nicht verfügbar

Anwendung und Allgemeines

Die Unterlegscheiben der DIN 125 in der Form B kann so ziemlich in jeder Schraubenverbindung eingesetzt werden. Eine der gängigsten Kombinationen ist die Unterlegscheibe mit einer Sechskantmutter, doch im Grunde ist die Kopfform egal. Solange das Gewinde dem Loch der Unterlegscheibe entspricht, haben Sie die freie Wahl. Dabei nutzt man Unterlegscheiben dort, wo eine bessere Kräfteverteilung durch eine größere Auflagefläche für eine festere Verbindung sorgen soll, ohne dass dabei das Material Schaden nimmt.

DIN-Norm / ISO-Norm

Unterlegscheiben der DIN 125 sind in zwei verschiedenen Formen erhältlich: in Form A und Form B. Während Form A zwei scharfe Kanten auf Ober- und Unterseite besitzt, liegt auf der Oberseite von Form B eine Fase vor. Darüber hinaus gibt es wenig spezifische Eigenschaften in dieser Norm. Deshalb finden Sie Unterlegscheiben in unserem Sortiment auch aus den unterschiedlichsten Materialien. Von Kupfer bis Edelstahl über galvanisch verzinkt oder gelb chromatiert, bei uns finden Sie alles.

Form

Diese Unterlegscheibe hat eine recht simple Form. Dabei handelt es sich um eine kreisförmige Scheibe mit einem Loch in der Mitte. Das Loch dient später als Führung für die Schraube. Darüber hinaus handelt es sich bei diesem Modell um die angesprochene Form B. Dementsprechend besitzt dieses Produkt eine Fase, welche die Verletzungsgefahr massiv verringert. An einer abgerundeten Kante kann man sich weder schneiden noch hängen bleiben.

Montage

Bei Unterlegscheiben entfällt ein Antrieb ebenso wie ein Gewinde. Stattdessen legt man die Scheibe einfach auf und schiebt anschließend die Schraube durch, sodass die Unterlegscheibe den direkten Kontakt zwischen Schraubenkopf und Verbindungsmaterial verhindert. Dadurch entsteht eine größere Auflagefläche und bessere Kraftverteilung. Insbesondere für Schraubenverbindungen auf weichen Materialien ist dies interessant, da so keine Schäden entstehen. Doch auch die Haltbildung profitiert. In der Regel sind Verbindungen mit Unterlegscheibe weitaus stabiler.

Material

Die meisten Produkte in der Befestigungstechnik bestehen aus Stahl. Das hat den einfachen Grund, dass man Stahl in den unterschiedlichsten Festigkeiten herstellen kann, er sich leicht formen und beliebig beschichten lässt. Allerdings hat man sich bei diesem Produkt gegen eine Beschichtung entschieden. Zwar hat blanker Stahl eine dementsprechend größere Anfälligkeit für Rost, doch bietet er auch Vorteile. So fallen die Preise für Scheiben aus blankem Stahl meist niedriger aus. Hier entfällt immerhin ein kompletter Arbeitsschritt. Zusätzlich dazu finden viele Menschen blanke Scheiben optisch ansprechender. Sollten Sie Unterlegscheiben für die Montage in feuchten oder nassen Umgebungen benötigen, empfehlen wir Ihnen Edelstahl.

Technische Zeichnung und Daten

DIN 125 Skizze

DIN 125 Technische Daten
d mm	für Gew. Größe	d2 mm	s
1,7	M1,6	4	0,3
2,2	M2	5	0,3
2,4	M2,2	6	0,5
2,5	M2,3	6	0,5
2,7	M2,5	6	0,5
3,2	M3	7	0,5
3,7	M3,5	8	0,5
4,3	M4	9	0,8
5,3	M5	10	1
6,4	M6	12	1,6
8,4	M8	16	1,6
10,5	M10	20	2
13	M12	24	2,5
15	M14	28	2,5
17	M16	30	3
19	M18	34	3
21	M20	37	3
23	M22	39	3
25	M24	44	4
28	M27	50	4
31	M30	56	4
34	M33	60	5
37	M36	66	5
40	M39	72	6
43	M42	78	7
46	M45	85	7
50	M48	92	8
54	M52	98	8
58	M56	105	9

Norm:	DIN 125
