DIN 1440
Unter der DIN 1440 findet man Scheiben für Bolzen. Sie gehören zur Gruppe der Unterlegscheiben und entsprechen der ISO 8738.
Anwendung
Um bei Verbindungen mit Bolzen eine Beschädigung des zu verschraubendes Materials zu verhindern, werden Unterlegscheiben verwendet. Der Außendurchmesser einer Unterlegscheibe sollte stets größer dimensioniert sein als der des Bolzenkopfes. Dadurch wird
Seite 1 von 1
Artikel 1 - 4 von 4
eine Kraftübertragung auf die größere Fläche erreicht und die Gefahr einer Materialbeschädigung sinkt.
Material
In unserem Shop bieten wir Ihnen Scheiben der DIN 1440 aus Edelstahl, Stahl blank, Stahl gelb chromatiert und Stahl verzinkt an.

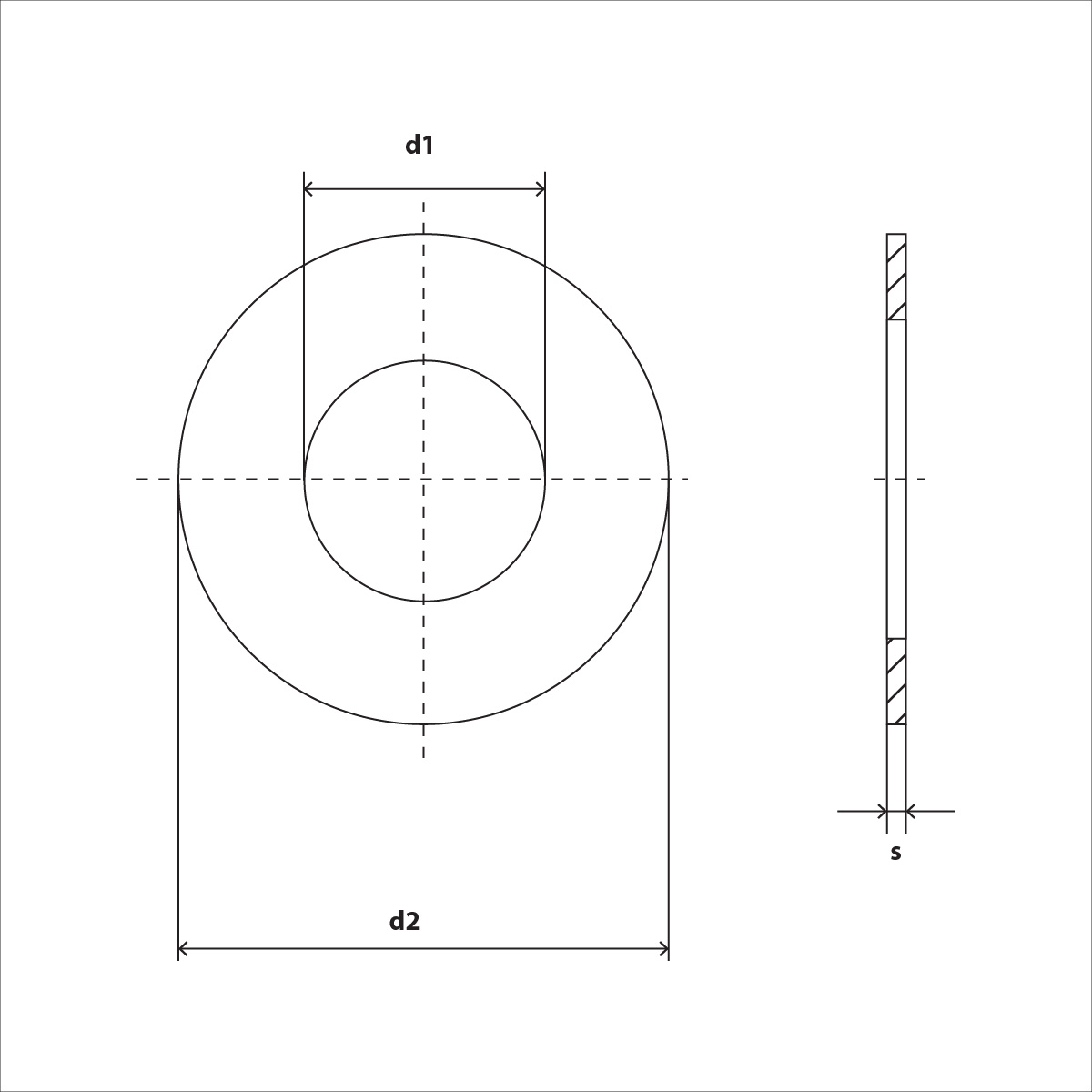

DIN 1440 Technische Daten | ||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
d(H11) | für Bolzen | s | d2 mm | |||||||||||||||||||
3 | 3 | 0,8 | 6 | |||||||||||||||||||
4 | 4 | 0,8 | 8 | |||||||||||||||||||
5 | 5 | 0,8 | 10 | |||||||||||||||||||
6 | 6 | 1,6 | 12 | |||||||||||||||||||
7 | 7 | 1,6 | 14 | |||||||||||||||||||
8 | 8 | 2 | 16 | |||||||||||||||||||
10 | 10 | 2,5 | 20 | |||||||||||||||||||
12 | 12 | 3 | 25 | |||||||||||||||||||
14 | 14 | 3 | 28 | |||||||||||||||||||
16 | 16 | 3 | 28 | |||||||||||||||||||
18 | 18 | 4 | 30 | |||||||||||||||||||
20 | 20 | 4 | 32 | |||||||||||||||||||
22 | 22 | 4 | 34 | |||||||||||||||||||
25 | 25 | 4 | 40 | |||||||||||||||||||
26 | 26 | 5 | 40 | |||||||||||||||||||
28 | 28 | 5 | 42 | |||||||||||||||||||
30 | 30 | 5 | 45 | |||||||||||||||||||
32 | 32 | 5 | 50 | |||||||||||||||||||
35 | 35 | 6 | 52 | |||||||||||||||||||
40 | 40 | 6 | 58 | |||||||||||||||||||
45 | 45 | 7 | 62 | |||||||||||||||||||
50 | 50 | 8 | 68 |
