DIN 1473

Unter der DIN 1473 findet man Zylinderkerbstifte. Sie gehören zur Familie der Stifte und entsprechen der ISO 8740.

Aufbau

Bei Stiften der DIN-Norm 1473 sind, wie bei allen Kerbstiften, in den Umfang Kerben eingebracht. Die Besonderheit bei Stiften der DIN-Norm 1473: die Kerben verlaufen über die ganze Länge. Die Kerben sorgen auch bei starker Vibration für einen Halt der Verbindungsstifte.

Auf Lager

Größe
VPE

DIN 1473 Zylinderkerbstifte Stahl blank

12,94 € *

Größe
VPE

DIN 1473 Zylinderkerbstifte mit Fase Edelstahl A1

7,49 € *

Artikel 1 - 2 von 2

Anwendung

Die Lagefixierung und die Kraftübertragung sind die beiden Arten der Anwendung, bei denen Verbindungsstifte zum Einsatz kommen. Bei der Lagefixierung dienen die Verbindungsstifte lediglich zur Positionierung. Sie sollen die spätere Verbindung der Teile sicherstellen und werden zum Fixieren eingeschlagen. Die Kraftübertragung findet in diesem Fall durch andere Elemente, wie zum Beispiel Schrauben, statt. Bei der Kraftübertragung sind die Stifte tragendes Element und sorgen für eine scherfeste Verbindung zwischen den Maschinenteilen.

Material

Zylinderkerbstifte der DIN 1473 bieten wir Ihnen in unserem Shop aus Edelstahl und Stahl blank an.

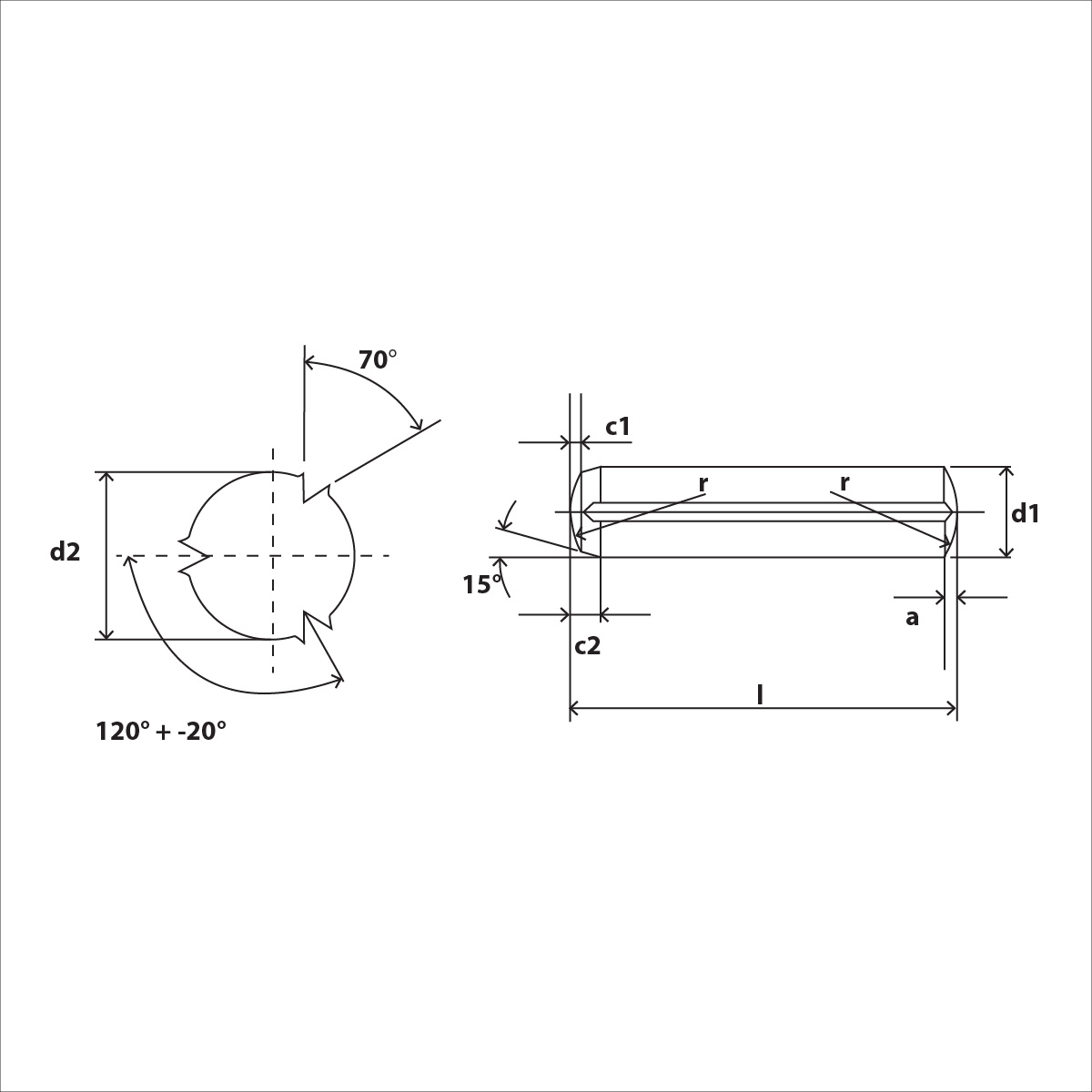

DIN 1473 Skizze

DIN 1473 Technische Daten
d1	d2	c
1,5	1,6-1,63	0,2
2	2,1-2,15	0,25
2,5	2,6-2,7	0,3
3	3,2-3,3	0,4
4	4,15-4,3	0,5
5	5,15-5,3	0,63
6	6,15-6,35	0,85
8	8,2-8,4	1
10	10,2-10,45	1,2
12	12,25-12,5	1,6
