DIN 1481

Unter der DIN 1481 findet man Spannstifte. Sie gehören zur Familie der Stifte und entsprechen der ISO 8752.

Aufbau und Anwendung

Ein Spannstift, auch Spannhülse genannt, ist ein hohler, geschlitzter Stift. Ein Spannstift ist praktisch ein Blechstreifen, der zu einem nicht vollständig geschlossenem Rohr geformt wird. Er wird zur Befestigung von Maschinenelementen eingesetzt. Der Durchmesser muss dabei so gewählt werden, dass er nach dem Einbau um ein gewünschtes Maß zusammengequetscht ist. Spannhülsen lassen sich einfach einbauen und können hohe Scherkräfte übertragen.

Verfügbarkeit Standard Artikelname von A bis Z Artikelname von Z bis A Preis aufsteigend Preis absteigend Gewicht Artikelnummer Erscheinungsdatum Neueste zuerst GTIN Bestseller Bewertungen
10 20 30 40 50
Artikel 1 - 3 von 3
Artikel 1 - 3 von 3

Material

Spannstifte der DIN 1481 bieten wir Ihnen in unserem Shop aus Federstahl und Edelstahl an.

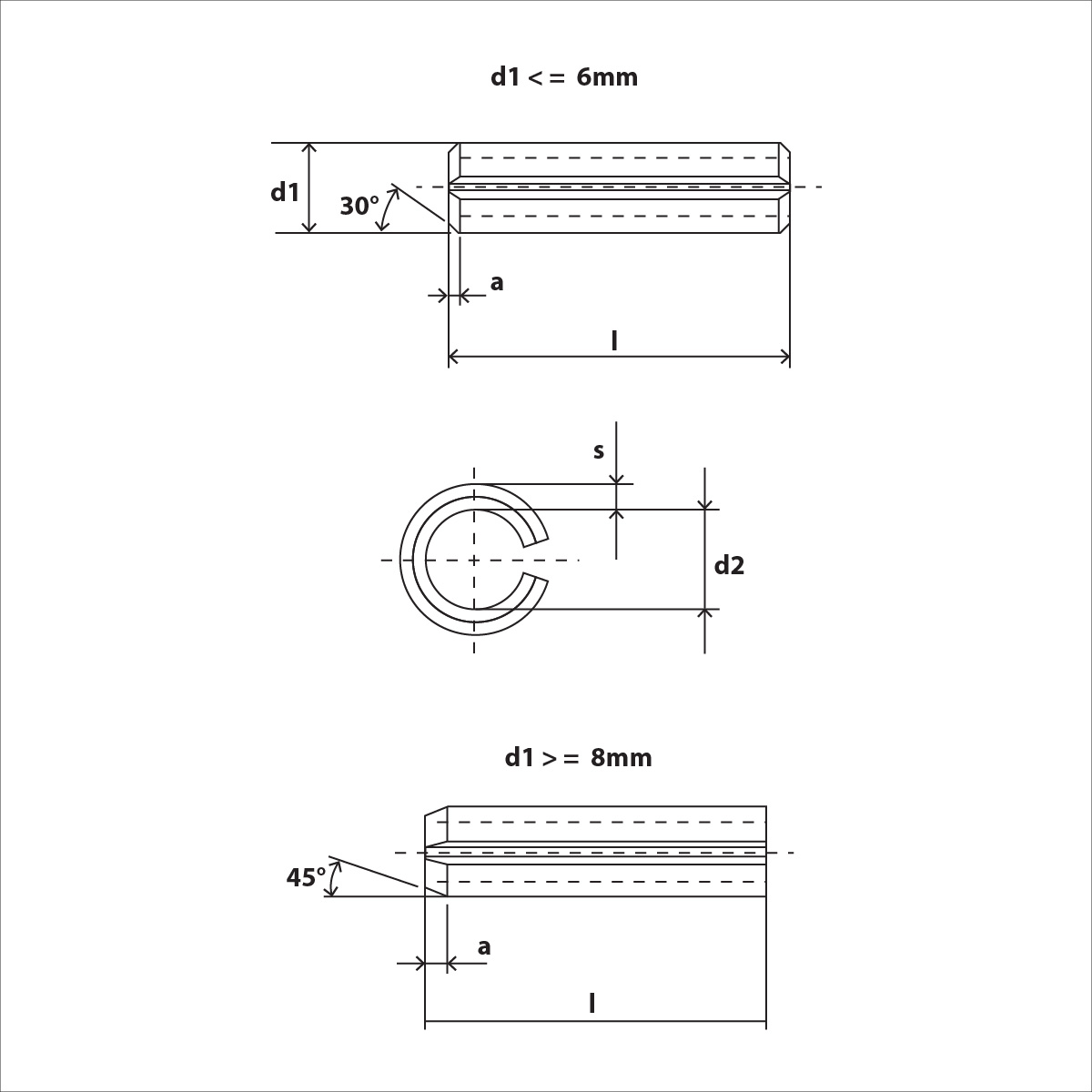

DIN 1481 Skizze

DIN 1481 Technische Daten
Maße a d1 d2 s Abscherkraft
1 0,15 1,3 0,8 0,2 0,7
1,5 0,25 1,8 1,1 0,3 1,58
2 0,35 2,4 1,5 0,4 2,82
2,5 0,4 2,9 1,8 0,5 4,38
3 0,5 3,5 2,1 0,6 6,32
3,5 0,6 4 2,3 0,75 9,06
4 0,65 4,6 2,8 0,8 11,24
4,5 0,8 5,1 2,9 1 15,36
5 0,9 5,6 3,4 1 17,54
6 1,2 6,7 3,9 1,25 26,04
7 1,8 7,8 4 1,5 -
8 2 8,8 5,5 1,5 42,76
9 2 9,5 6 2 -
10 2 10,8 6,5 2 70,16
12 2 12,8 7,5 2,5 104,1
13 2 13,8 8,5 2,5 115,12
14 2 14,8 8,5 3 144,7
16 2 16,8 10,5 3 171
18 2 16,9 11,5 3,5 222,5
20 3 20,9 12,5 4 280,6
21 3 21,9 13,5 4 298,2
25 3 25,9 15,5 5 438,5
28 3 28,9 17,5 5,5 542,6
30 3 30,9 18,5 6 631,4
35 3 35,9 221,5 7 859
40 4 40,9 25,5 7,5 1068
