DIN 1816

Unter der DIN 1816 findet man Kreuzlochmuttern. Sie gehören zur Familie der Muttern.

Aufbau und Anwendung

Muttern der DIN-Norm 1816 haben in der Mitte ein metrisches Gewinde. Ihr charakteristisches Merkmal sind die im äußeren Ring sich diagonal gegenüberliegenden Bohrungen. Diese bieten einem Schraubenschlüssel mit Stift den passenden Ansatz. Der Kopf einer Kreuzlochmutter hat selber keine Kanten, die einem Schraubenschlüssel als Ansatzpunkt dienen könnten. Die Bohrungen können nach dem Festziehen der Mutter mithilfe eines Stifts als zusätzliche Sicherung benutzt werden. Diese Form der Verschraubung ist besonders sicher, da sie nur mit Spezialwerkzeug, wie zum Beispiel dem Schraubenschlüssel mit Stift, wieder gelöst werden kann.

Verfügbarkeit Standard Artikelname von A bis Z Artikelname von Z bis A Preis aufsteigend Preis absteigend Gewicht Artikelnummer Erscheinungsdatum Neueste zuerst GTIN Bestseller Bewertungen
10 20 30 40 50
Artikel 1 - 2 von 2
Artikel 1 - 2 von 2

Material

In unserem Shop bieten wir Ihnen Kreuzlochmuttern der DIN 1816 aus blankem Stahl an.

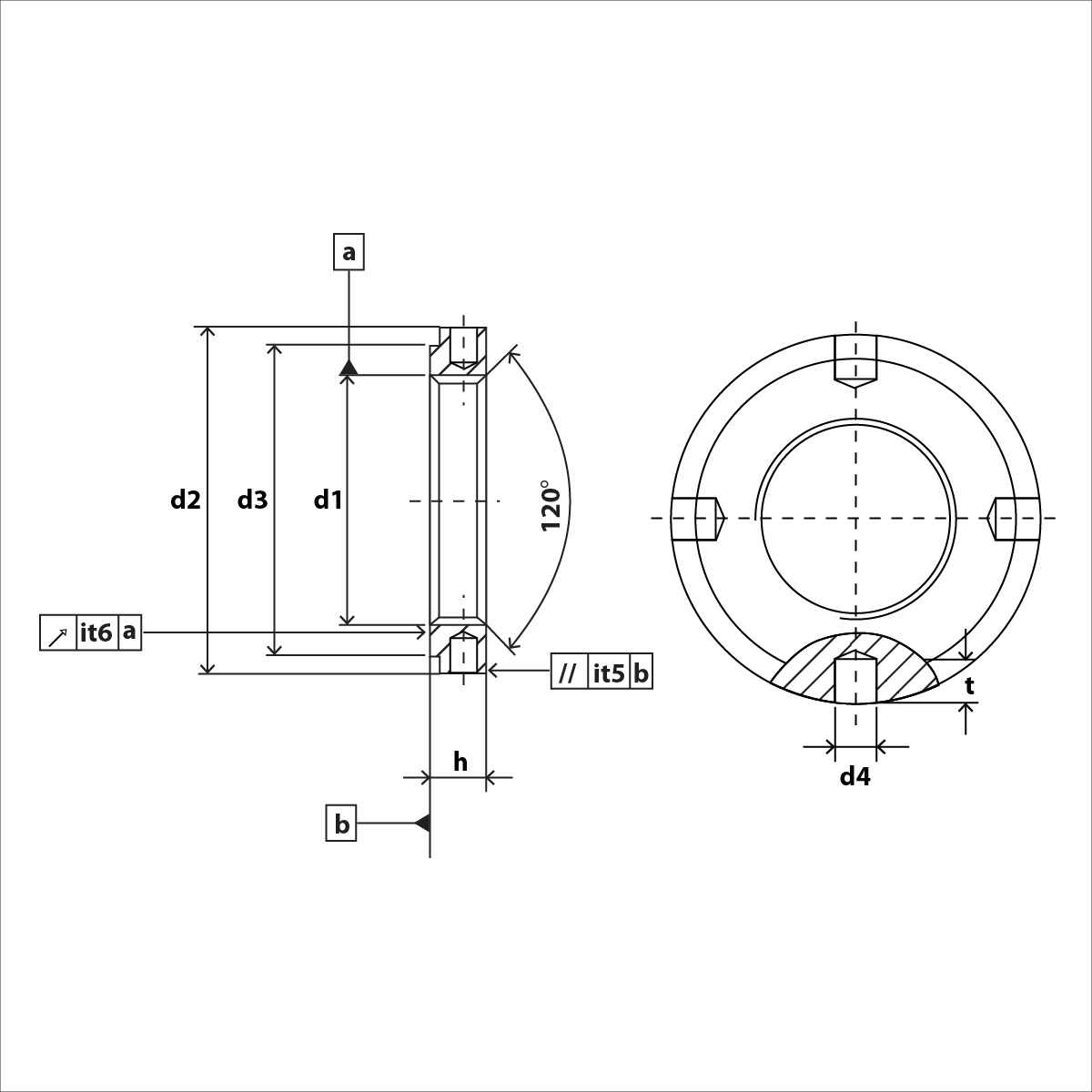

DIN 1816 Skizze

DIN 1816
Maße d2 d3 d4 h t z Anzahl Nuten
M10x1 25 20 3 6 4,5 0,5 4
M12x1,5 28 23 3 6 5 0,5 4
M14x1,5 30 25 4 7 5 0,5 4
M16x1,5 32 27 4 7 6 0,5 4
M18x1,5 34 28 4 8 6 0,5 4
M20x1,5 36 30 4 8 6 0,5 4
M22x1,5 40 34 4 9 6 0,5 4
M24x1,5 42 36 4 9 6 0,5 4
M26x1,5 45 38 5 10 6 0,5 4
M28x1,5 50 43 5 10 6 0,5 4
M30x1,5 50 43 5 10 7 0,5 4
M32x1,5 52 45 5 11 7 0,5 4
M35x1,5 55 48 5 11 7 0,5 4
M38x1,5 58 50 5 11 8 0,5 4
M40x1,5 62 54 6 12 8 0,5 4
M42x1,5 62 54 6 12 8 0,5 4
M45x1,5 68 60 6 12 8 0,5 6
M48x1,5 75 67 6 13 10 0,5 6
M50x1,5 75 67 6 13 10 0,5 6
M52x1,5 80 70 6 13 10 0,5 6
M55x1,5 80 70 6 13 10 0,5 6
M58x1,5 90 80 6 13 10 0,5 6
M60x1,5 90 80 6 13 10 0,5 6
M62x1,5 95 85 8 14 12 0,5 6
M65x1,5 95 85 8 14 12 0,5 6
M68x1,5 100 90 8 14 12 0,5 6
M70x1,5 100 90 8 14 12 0,5 6
M72x1,5 110 100 8 14 12 0,5 6
M75x2 110 100 8 14 12 0,5 6
M80x2 115 105 8 16 12 1 6
M85x2 120 110 8 16 12 1 6
M90x2 130 120 8 16 12 1 6
M95x2 135 120 8 16 12 1 6
M100x2 145 130 8 16 12 1 6
