DIN 3017

Unter der DIN 3017 findet man die Schlauchschelle. Sie gehört zur Familie der Schellen.

Anwendung und Aufbau

Schlauchschellen werden auch Schlauchbinder genannt. Sie befestigen das Ende eines Schlauches an einem Schlauchverbinder oder an einem festen Anschluss. Sie bestehen aus einem ringförmigen Metallband und einer Stellschraube zum Festziehen. Sie besitzt einen kombinierten Antrieb aus Schlitz- beziehungsweise Kreuzschlitz-Sechskant. Durch das Drehen der Schraube wird der Innendurchmesser der Schlauchschelle verringert und der darunter liegende Schlauch auf das Anschlussstück gedrückt und dichtet auf diese Weise mit ihm ab. Ihre Einsatzbereiche liegen im Automobilbau, im Maschinenbau und im Sanitärbereich.



Artikel 1 - 15 von 15

Material

Schlauchschellen der DIN 3017 bieten wir Ihnen in unserem Shop aus verzinktem Stahl und Edelstahl an.

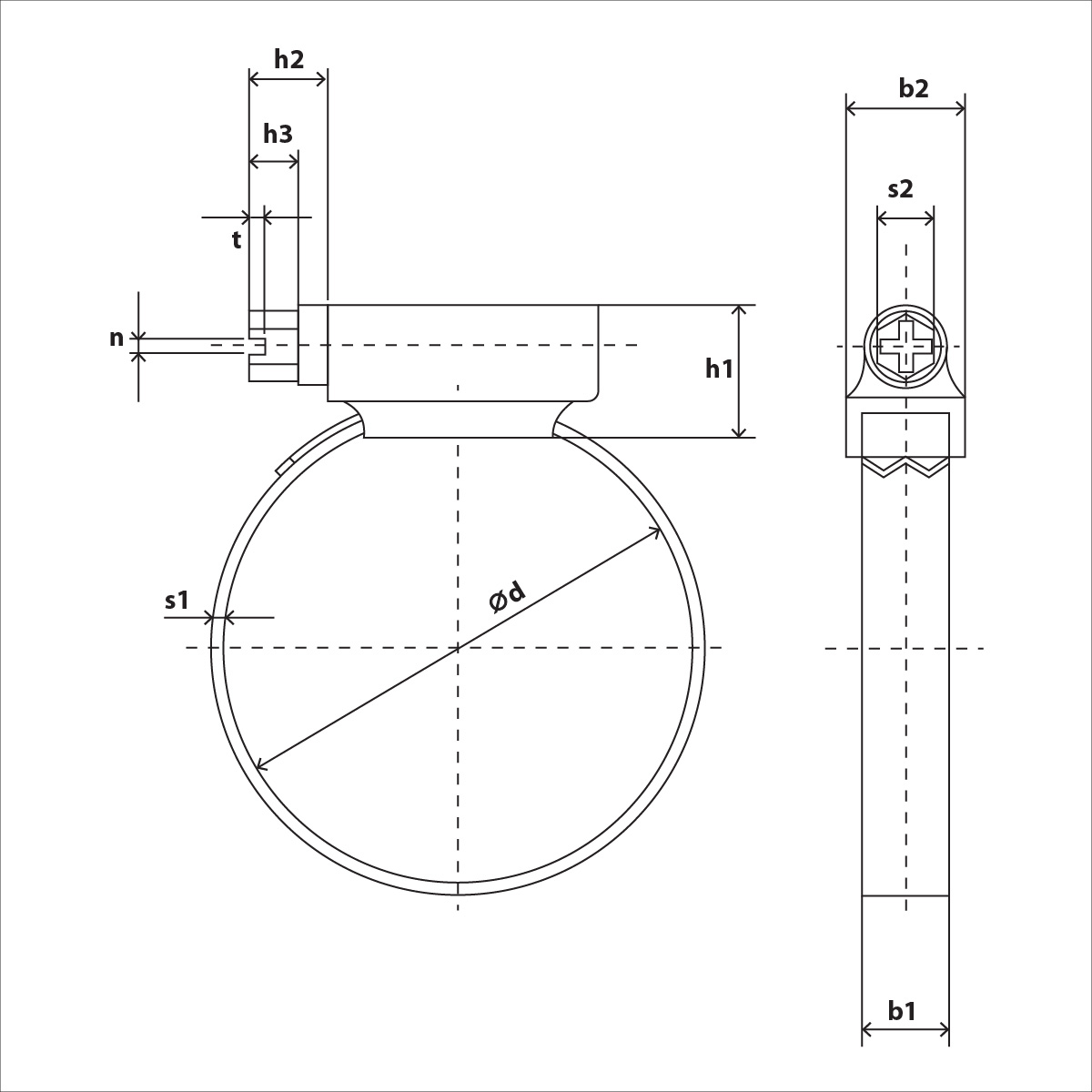

DIN 3017 Skizze

DIN DIN 3017 Technische Daten
Durchmesser
Spannberechnung

( d ) mm
8,0
-
16
12
-
20
16
-
25
20
-
32
25
-
40
32
-
50
40
-
60
50
-
70
Banddicke
( s1 ) mm
0,4
-
0,8
0,4
-
0,8
0,5
-
1,0
0,5
-
1,0
0,5
-
1,0
0,5
-
1,0
0,5
-
1,0
0,5
-
1,0
Bandbreite
( b1 ) mm
9/12
+/-1
9/12
+/-1
9/12
+/-1
9/12
+/-1
9/12
+/-1
9/12
+/-1
9/12
+/-1
9/12
+/-1
Gehäusehöhe
( h ) max. mm
12 12 12 12 12 12 12 12
Gehäusebreite
( b2 ) max. mm
12 12 12 12 12 12 12 12



DIN 3017 Technische Daten
Durchmesser
Spannberechnung

( d ) mm
60
-
80
70
-
90
80
-
100
90
-
110
100
-
120
110
-
130
120
-
140
130
-
150
140
-
160
Banddicke
( s1 ) mm
0,5
-
1,0
0,5
-
1,0
0,5
-
1,0
0,5
-
1,0
0,5
-
1,0
0,5
-
1,0
0,5
-
1,0
0,5
-
1,0
0,5
-
1,0
Bandbreite
( b1 ) mm
9/12
+/-1
9/12
+/-1
9/12
+/-1
9/12
+/-1
9/12
+/-1
9/12
+/-1
9/12
+/-1
9/12
+/-1
9/12
+/-1
Gehäusehöhe
( h ) max. mm
12 12 12 12 16 16 16 16 16
Gehäusebreite
( b2 ) max. mm
12 12 12 12 20 20 20 20 20
