Die Flügelmuttern mit der DIN 315 sind aus Edelstahl hergestellt. Die hohen Qualitätsansprüche an unsere DIN- und Normteile richten sich nach Handwerk und Industrie. Alle Artikel werden einer Qualitätsprüfung unterzogen, bevor sie in den Verkauf gehen.
Hier finden Sie alle Produkte mit der genannten DIN 315
Die DIN 315 Flügelmutter in Edelstahl hat folgende Merkmale:
- Typ: Mutter
- Name: Flügelmutter
- Kopfform: Flügel
- Antrieb: manuell
- Gewinde: metrisches Regel-Gewinde
- Material: Edelstahl
- Einsatzort: Außenbereich und Innenbereich
Durch das Material Edelstahl sehen die Produkte nicht nur besonders gut aus, sondern haben auch einen sehr guten Schutz vor Wind und Wetter, dadurch hat Rost keine Chance zu entstehen und sie haben ein langlebiges Bauwerk. Sie können die Verbindungselemente ganz unbesorgt im Außenbereich verschrauben.
Sollten Sie an der Küste leben oder im Poolbereich etwas bauen, dann sollten Sie aufgrund salzhaltiger Luft und Chlor zu Edelstahl A4 greifen. Übrigens, wenn Sie die Muttern im Innenbereich verbauen möchten, dann reicht auch verzinkter Stahl aus. In unserem Shop bieten wir diverse Formen und Materialien an.
Wenn Sie Fragen zu unseren Produkten haben, dann ist unser Kundenservice gerne für Sie da.
Unterschiedliche Formen DIN 315
Man unterscheidet die Flügelmuttern in zwei unterschiedliche Formen:
- deutsche Form - mit runden Flügeln

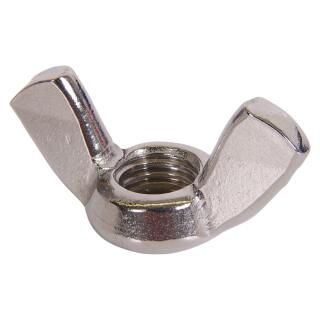

- amerikanische Form - mit eckigen Flügeln
Bei Muttern aus Edelstahl ist die amerikanische Form gängiger, bei verzinktem Stahl die deutsche Form.
Flügelmuttern sind äußerst beliebt, da man sie ganz einfach mit den Flügeln per Hand verschrauben kann. Man braucht also kein Werkzeug. Gerade wenn die Mutter hinterher justiert oder per Hand wieder gelöst werden soll, ist sie ideal anwendbar.
| DIN 315 deutsche Form Technische Daten |
| Maße |
amax
|
h1 max
|
hmax
|
d2 max
|
d3 max
|
| M3* |
19 |
9,5 |
3,9 |
7 |
6 |
| M4 |
20 |
10,5 |
4,6 |
8 |
7 |
| M5 |
26 |
13 |
6,5 |
11 |
9 |
| M6 |
33 |
17 |
8 |
13 |
11 |
| M8 |
39 |
20 |
10 |
16 |
12,5 |
| M10 |
51 |
25 |
12 |
20 |
16,5 |
| M12 |
65 |
33,5 |
14 |
23 |
19,5 |
| M14** |
63,5 |
32,3 |
12 |
21,5 |
k.A. |
| M16 |
73 |
37,5 |
17 |
29 |
23 |
| M20 |
90 |
46,5 |
21 |
35 |
29 |
| M24 |
110 |
56,5 |
25 |
44 |
37,5 |
*gemäß DIN 315:1956
**Abmessung nicht genormt, Richtwerte
| DIN 315 Amerikanische Form Technische Daten |
| Maße |
h |
h1
|
d2
|
g1
|
a |
| M3 |
3 |
8,8 |
7,8 |
2 |
18,5 |
| M4 |
3 |
8,8 |
7,8 |
2 |
18,5 |
| M5 |
4 |
10,5 |
9,5 |
2,6 |
22 |
| M6 |
4,9 |
12,9 |
11,9 |
3 |
26,8 |
| M8 |
5,4 |
14,8 |
13,5 |
3,3 |
30,3 |
| M10 |
6,3 |
17,3 |
15,3 |
4 |
35,3 |
| M12 |
7,9 |
22,3 |
20,5 |
5 |
47,5 |
| M14 |
10,6 |
30,8 |
25 |
6,5 |
65 |
| M16 |
10,6 |
30,8 |
25 |
6,5 |
65 |
| M18 |
12,2 |
31,2 |
29,3 |
7,2 |
66,5 |
| M20 |
12,2 |
31,2 |
29,3 |
7,2 |
66,5 |
