DIN 315

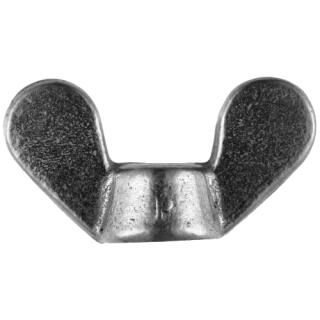

Unter der DIN 315 findet man eine Flügelmutter, die zur Familie der Schraubenmuttern gehört. Flügelmuttern können ganz einfach per Hand angezogen und gelöst werden. Sie haben eine leicht konisch geformte Außenkontur, an der zwei kleine Laschen, die als Flügel bezeichnet werden und daher für den Namen der Mutter verantwortlich sind, angebracht sind. Mit Daumen und Zeigefinger an den Flügeln
Unterschied: Amerikanische Form und deutsche Form
Flügelmuttern der DIN 315 gibt es in zwei verschiedenen Formen, der deutschen und der amerikanischen Form.
Die amerikanische Form ist etwas kantiger als die deutsche Form. Die Flügel der deutschen Form sind sehr abgerundet und relativ breit, so dass sie sich sehr bequem drehen lassen. Die Mutter der amerikanischen Form haben etwas kürzere und auch schmalere Flügel. Sie werden eher für leichtere Verbindungen eingesetzt, die mit wenig Kraftaufwand angezogen und auch wieder gelöst werden können.
Anwendung
Da Flügelmuttern sehr leicht eingedreht und wieder gelöst werden können, sind sie besonders gut für Schraubverbindungen geeignet, die häufiger gelöst und wieder neu fixiert werden sollen. Typischerweise findet man sie an Spielgeräten wie Rollern, Go-Karts, an Gartengeräten, Gartenmöbeln und im Maschinenbau.
Materialien
Flügelmuttern der Norm DIN 315 bieten wir Ihnen aus Edelstahl, Stahl blank, Stahl verzinkt, Messing und Messing vernickelt an.
| DIN 315 deutsche Form Technische Daten | |||||
|---|---|---|---|---|---|
| Maße | amax | h1 max | hmax | d2 max | d3 max |
| M3* | 19 | 9,5 | 3,9 | 7 | 6 |
| M4 | 20 | 10,5 | 4,6 | 8 | 7 |
| M5 | 26 | 13 | 6,5 | 11 | 9 |
| M6 | 33 | 17 | 8 | 13 | 11 |
| M8 | 39 | 20 | 10 | 16 | 12,5 |
| M10 | 51 | 25 | 12 | 20 | 16,5 |
| M12 | 65 | 33,5 | 14 | 23 | 19,5 |
| M14** | 63,5 | 32,3 | 12 | 21,5 | k.A. |
| M16 | 73 | 37,5 | 17 | 29 | 23 |
| M20 | 90 | 46,5 | 21 | 35 | 29 |
| M24 | 110 | 56,5 | 25 | 44 | 37,5 |
*gemäß DIN 315:1956
**Abmessung nicht genormt, Richtwerte
| DIN 315 Amerikanische Form Technische Daten | |||||
|---|---|---|---|---|---|
| Maße | h | h1 | d2 | g1 | a |
| M3 | 3 | 8,8 | 7,8 | 2 | 18,5 |
| M4 | 3 | 8,8 | 7,8 | 2 | 18,5 |
| M5 | 4 | 10,5 | 9,5 | 2,6 | 22 |
| M6 | 4,9 | 12,9 | 11,9 | 3 | 26,8 |
| M8 | 5,4 | 14,8 | 13,5 | 3,3 | 30,3 |
| M10 | 6,3 | 17,3 | 15,3 | 4 | 35,3 |
| M12 | 7,9 | 22,3 | 20,5 | 5 | 47,5 |
| M14 | 10,6 | 30,8 | 25 | 6,5 | 65 |
| M16 | 10,6 | 30,8 | 25 | 6,5 | 65 |
| M18 | 12,2 | 31,2 | 29,3 | 7,2 | 66,5 |
| M20 | 12,2 | 31,2 | 29,3 | 7,2 | 66,5 |
