DIN 4109

Unter der DIN 4109 findet man Schraubrohrschellen mit Dämm-Schallschutzeinlage. Sie entsprechen der DIN-Norm 4109, die allgemein den Schallschutz im Hochbau regelt. Sie gehören zur Famiile der Rohrschellen.

Funktion von Rohrschellen

Mithilfe von Rohrschellen werden Rohre an Baukörpern, Maschinen oder anderen Konstruktionen gehalten. Sie stellen also Verbindungen zwischen Rohren oder Rohren und Schläuchen her und werden bei einer Vielzahl von Installationen benötigt. Generell hängt es von der Art der Rohre ab, die mit den Schellen befestigt werden sollen, ob man Schellen aus Stahl, Edelstahl oder Kunststoff verwendet. Im Grunde greift man immer zu dem Material, aus welchem auch die Rohrleitung gefertigt ist. Rohrschellen der DIN-Norm 4109 weisen die Besonderheit auf, dass sie über eine Dämm-Schallschutz-Einlage verfügen.

Größe
VPE

DIN 4109 Schraubrohrschellen Stahl verzinkt mit Dämm-Schallschutz-Einlage

130,55 € - 227,71 € *

Größe
VPE

Sanitär-Rohrschellen JD-Easypress Einlage DIN 4109 Profilgummi

25,28 € - 51,75 € *

Artikel 1 - 2 von 2

Material

Schraubrohrschellen der DIN 4109 bieten wir Ihnen in unserem Shop aus verzinktem Stahl an.

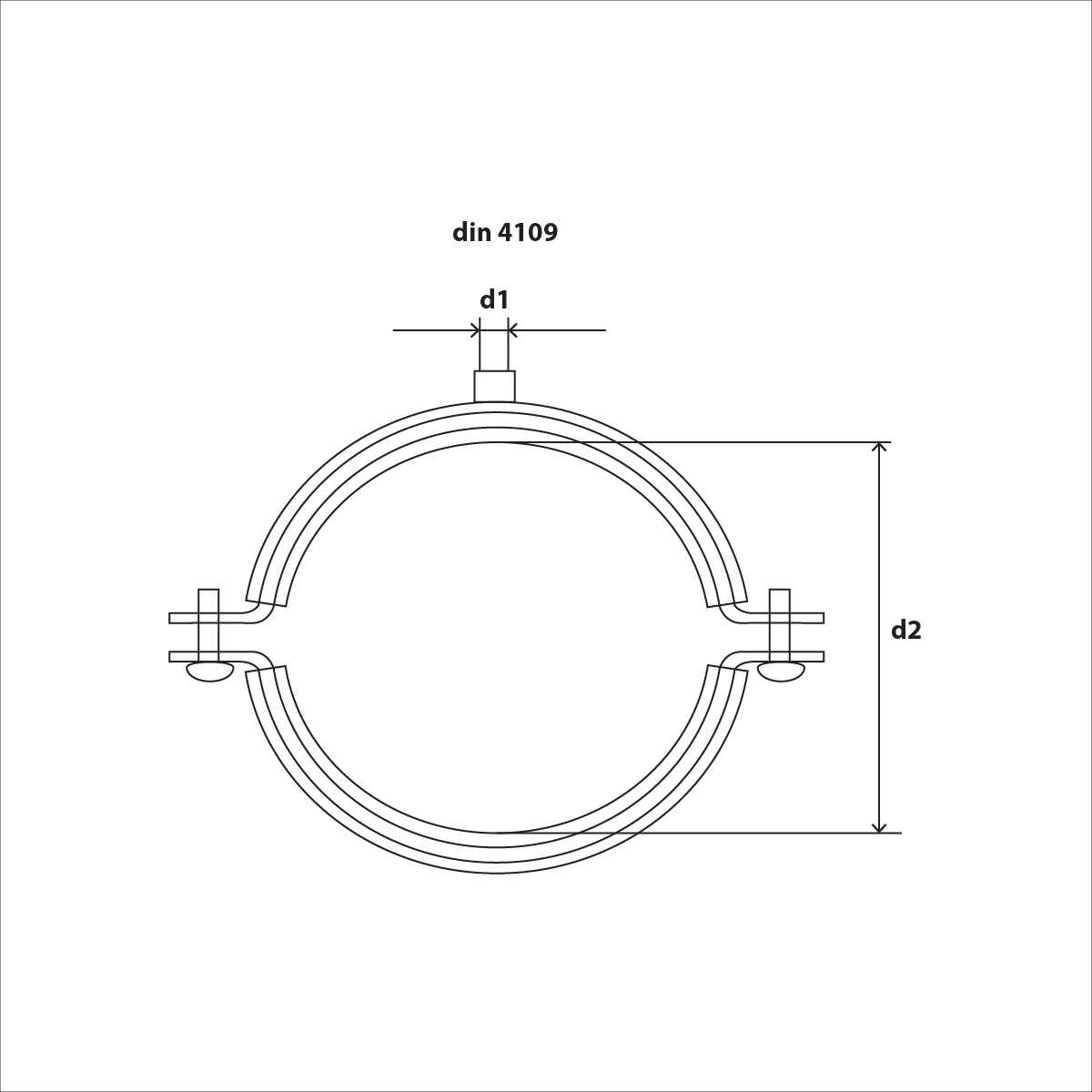

DIN 4109 Skizze

DIN 4109 Technische Daten
Maße	Spannbereich	d1	d2	Nutzlast
1/2"	20-23	M8/M10	1,25x20	1,2kN
3/4"	25-28	M8/M10	1,25x20	1,2kN
1"	32-35	M8/M10	1,25x20	1,2kN
1 1/4"	40-43	M8/M10	1,25x20	1,2kN
1 1/2"	48-53	M8/M10	1,25x20	1,2kN
1 1/2"	57-61	M8/M10	1,25x20	1,2kN
2"	60-64	M8/M10	1,25x20	1,5kN
