DIN 432

Unter der DIN 432 findet man Sicherungsbleche mit Nase. Sie gehören zur Familie der Schraubensicherungselemente.

Anwendung

Sicherungsbleche mit Nase sind im Prinzip Unterlegscheiben, die zur Schraubensicherung eingesetzt werden. Durch ihren Einsatz wird das unbeabsichtigte Loslösen der Schraubverbindung verhindert.

Aussehen

Sicherungsbleche, die der DIN 432 entsprechen, haben eine fast

Seite 1 von 1
Artikel 1 - 4 von 4

kreisrunde Form, welche mit einer Nase versehen ist.

Material

Die Bleche der DIN 432 gibt es nicht nur in unterschiedlichen Durchmessern, sondern auch aus verschiedenen Materialien. Wir bieten Ihnen die Bleche aus Edelstahl, Stahl blank und Stahl verzinkt an.

Edelstahl

Im Vergleich zu anderen Stahlsorten zeichnet sich Edelstahl durch seine besondere Reinheit aus. Edelstahl besteht aus den Elementen Eisen, Kohlenstoff und Chrom. Diese Legierung bildet aufgrund äußerer Einflüsse eine Oxidschicht, die den Widerstand des Materials gegenüber Rost erhöht. Der bekannteste und am meisten verwendete Edelstahl ist austenitischer Stahl, auch Austenit genannt. Abgekürzt wird diese Edelstahlsorte mit dem Buchstaben A, also Edelstahl A1, A2, A3, A4 oder A5.

Stahl blank

Stahl ist eine Eisen-Kohlenstofflegierung, bei der der Kohlenstoff-Massenanteil bei maximal 2 % liegt. Eisen ist der Hauptbestandteil von Stahl. Einigen Stahlsorten werden, um ihre Eigenschaften zu verbessern, noch andere Elemente hinzu legiert. Abhängig sind die Eigenschaften des Stahls vom Wärmebehandlungszustand und vom Mengenanteil der Begleitelemente sowie der nachträglich hinzugefügten Legierungselemente.

Stahl verzinkt

Sicherungsblechen mit Nase werden beim Verzinken mit einer dünnen Schicht aus Zink überzogen. Die Zinkschicht sorgt für einen aktiven Korrosionsschutz, da sie gegenüber dem edleren Eisen als Opferanode fungiert.

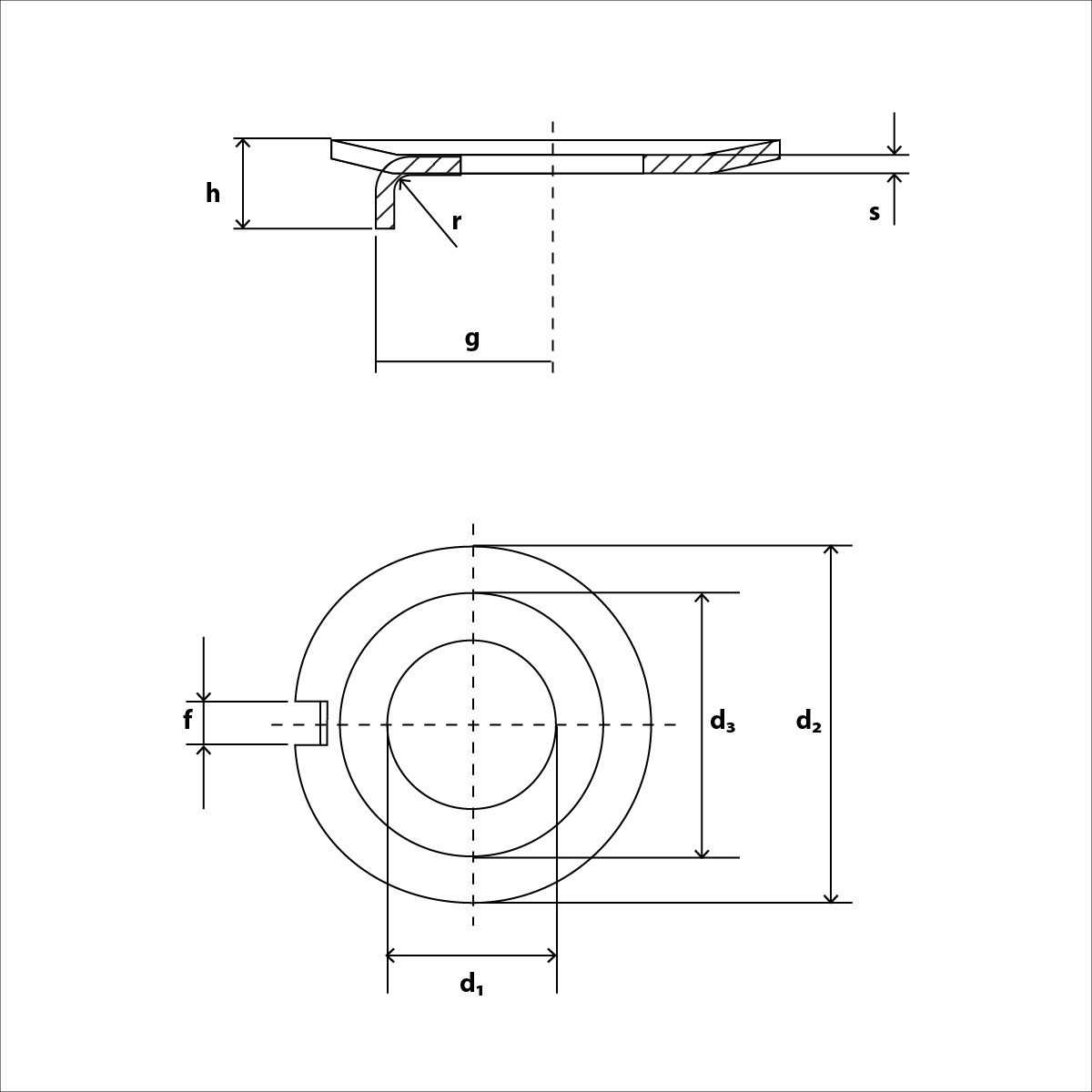

DIN 432 Skizze
DIN 432 Technische Daten
Passend für Schraubengewinde Nenndurchmesser Außendurchmesser Höhe
M5 5,3mm 17mm 2,5mm
M6 6,4mm 19mm 3mm
M8 8,4mm 22mm 4mm
M10 10,5mm 26mm 4mm
M12 13mm 30mm 4,5mm
M14 15mm 33mm 4,5mm
M16 17mm 36mm 4,5mm
M20 21mm 42mm 4,5mm
M22 23mm 50mm 6,5mm
M24 25mm 50mm 6,5mm
