DIN 444
Unter der DIN 444 findet man Augenschrauben. Sie gehören zur Familie der Schrauben.
Aussehen
Augenschrauben der DIN 444 sind, wie der Name es schon nahe legt, Schrauben mit einem Auge. Im Gegensatz zu anderen Schrauben haben sie also keinen Kopf mit Sechskant, Schlitz oder Kreuzschlitz. Stattdessen befindet sich an ihrem Ende ein Ring, das sogenannte Auge. An diesem kann man zum Beispiel
Unterschied: Form B und Form LB
Augenschrauben der DIN 444 bieten wir Ihnen in den Formen B und LB an.
Form B
Schrauben der Form B besitzen kein metrisches Vollgewinde, sondern ein metrisches Teilgewinde.
Form LB
Schrauben der Form LB besitzen ein metrisches Vollgewinde, also ein langes Gewinde bis unter den Kopf.
Anwendung
Schrauben der DIN 444 kommen dort bevorzugt zum Einsatz, wo Lasten befestigt werden sollen oder etwas angehoben werden soll. So sind zum Beispiel Deckel, Kupplungen, Motorwippen oder Spannvorrichtungen mögliche Einsatzgebiete. Und natürlich, wie bereits erwähnt, können sie als Führung für Stangen verwendet werden.
Unterschiedliche Materialien für verschiedene Einsatzorte
Augenschrauben der DIN 444 bieten wir Ihnen aus unterschiedlichen Materialien an, nämlich aus Edelstahl, Stahl blank, Stahl verzinkt und Messing. Bei der Auswahl sollten Sie stets beachten, wie korrosionsbeständig Ihre Schraube sein muss. Schrauben aus blankem Stahl besitzen keinen Oberflächenbeschichtung und somit auch keinen Rostschutz. Sie eignen sich am besten für Anwendungen im trockenen Innenbereich. Messing ist sehr korrosionsbeständig und wird gerne im Sanitärbereich und in Feuchträumen verbaut. Für die Verbauung im Außenbereich bieten sich Augenschrauben aus Edelstahl an. Sie sind besonders rostfest. Edelstahl A2 ist unempfindlich gegen Wind und Wetter. Edelstahl A4 trotz zudem noch Salz, Säure und extremer Feuchtigkeit und ist deshalb auch optimal für den Außeneinsatz in Küstengebieten geeignet.

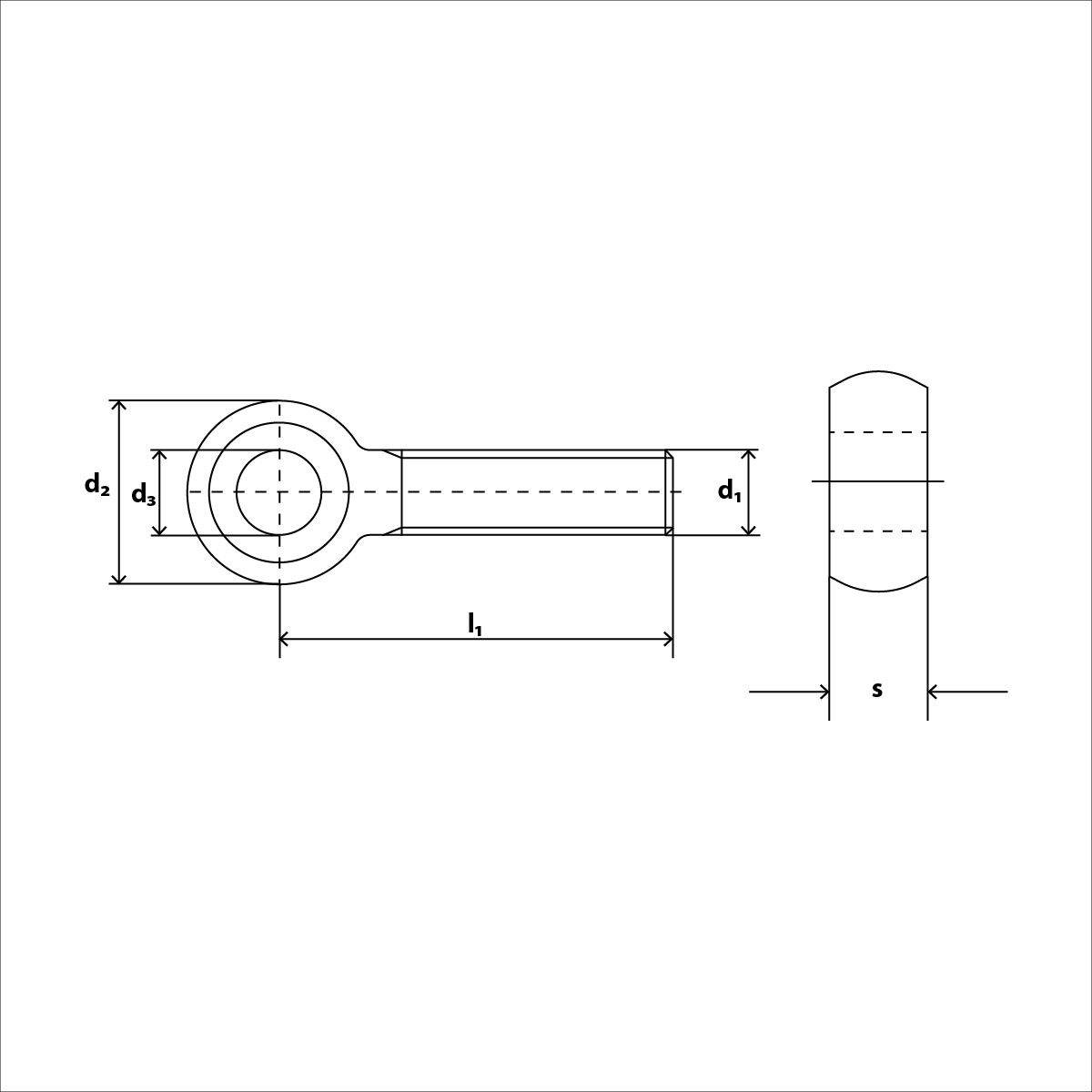

DIN 444 Form B Technische Daten | |||
---|---|---|---|
Gewindeart x Nenndurchmesser | Ringaußendurchmesser | Ringinnendurchmesser | Länge |
M5 | 12mm | 5mm | 30mm |
M5 | 12mm | 5mm | 40mm |
M5 | 12mm | 5mm | 35mm |
M5 | 12mm | 5mm | 70mm |
M6 | 14mm | 6mm | 55mm |
M6 | 14mm | 6mm | 50mm |
M6 | 14mm | 6mm | 60mm |
M6 | 14mm | 6mm | 80mm |
M6 | 14mm | 6mm | 30mm |
M6 | 14mm | 6mm | 40mm |
DIN 444 Form lB Technische Daten | |||
---|---|---|---|
Gewindeart x Nenndurchmesser | Ringaußendurchmesser | Ringinnendurchmesser | Länge |
M6 | 14mm | 6mm | 100mm |
M6 | 14mm | 6mm | 50mm |
M6 | 14mm | 6mm | 80mm |
M8 | 18mm | 8mm | 110mm |
M8 | 18mm | 8mm | 120mm |
M8 | 18mm | 8mm | 35mm |
M8 | 18mm | 8mm | 140mm |
M8 | 18mm | 8mm | 40mm |
M10 | 20mm | 10mm | 110mm |
M10 | 20mm | 10mm | 120mm |
