DIN 470

Unter der DIN 470 findet man Verschlussscheiben. Sie gehören zur Familie der Scheiben und sind unter vielen Bezeichnungen bekannt. Sie werden auch als Verschlussdeckel, Endstopfen oder Verschlussstecker bezeichnet. Ihr Einsatzgebiet liegt hauptsächlich im Bereich der Pneumatik. Hier dienen sie als Verschluss für die Druckluftkupplung, also als Pneumatikverschluss. Weitere Anwendungsgebiete der Scheiben sind Bohrungen im Fertigungsprozess wie zum Beispiel Ölbohrungen, bei Zylinderköpfen im Motorenbau und im Kraftfahrzeugbau.

Auf Lager

Größe
VPE

DIN 470 Verschlussscheiben Stahl blank

4,50 € *

Artikel 1 - 1 von 1

Material

In unserem Shop bieten wir Ihnen die Verschlussscheiben der DIN 470 aus Stahl blank an.

Verschlußscheiben DIN 470

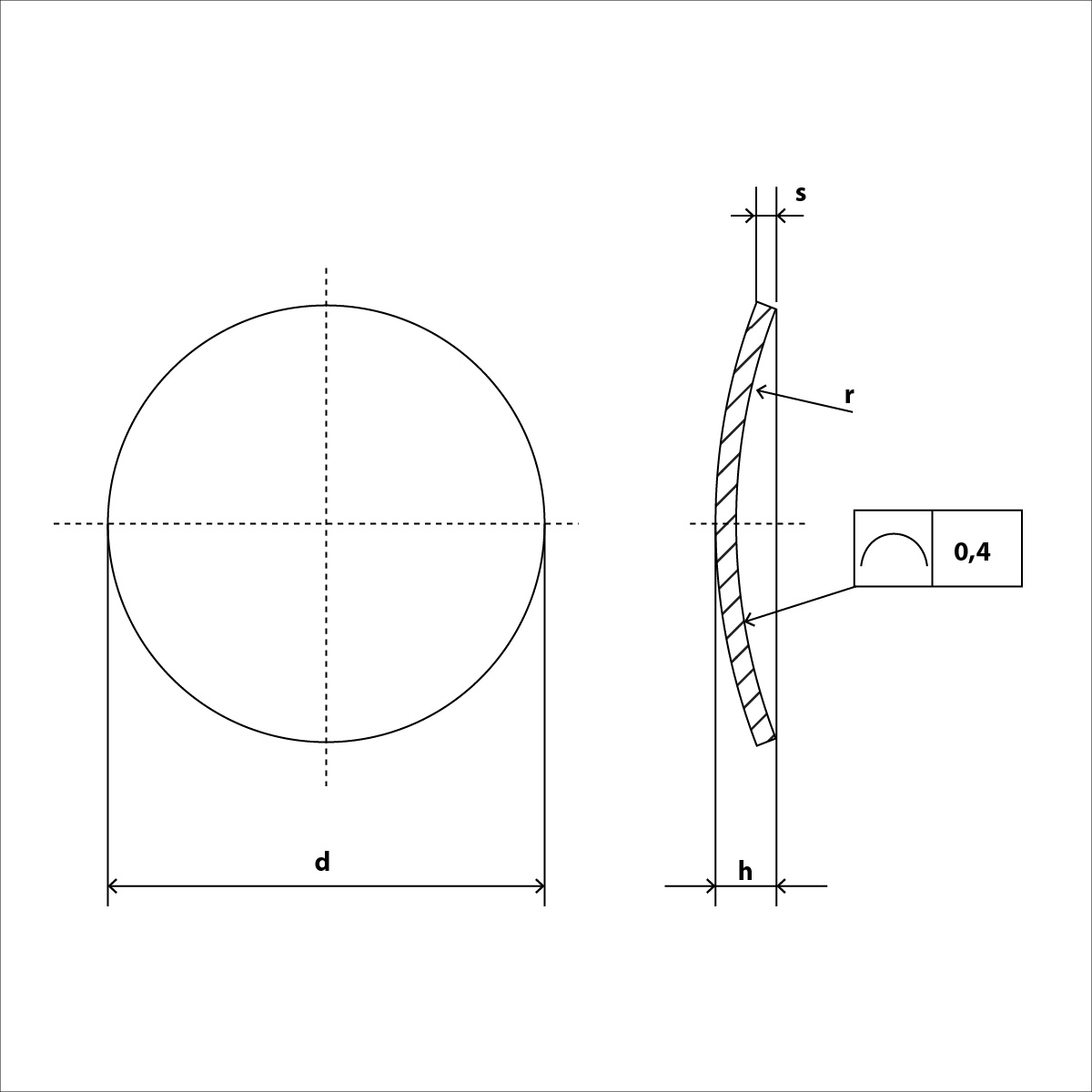

DIN 470 Skizze

DIN 470 Technische Daten
d	4	5	6	8	10	12	14	16	18	20	22	25	28	(30)	32
r	4	6	7	9	12	16	19	22	25	28	30	34	40	42	45
h	1,34	1,35	1,67	1,94	2,67	2,77	2,94	3,11	3,28	3,45	4,09	4,38	4,53	4,77	4,95
s	0,8	0,8	1	1	1,6	1,6	1,6	1,6	1,6	1,6	2	2	2	2	2
d	(34)	36	(38)	40	(42)	45	(48)	50	(52)	56	(60)	63
r	48	50	52	56	60	63	68	70	75	80	85	90
h	5,11	5,36	5,6	5,7	5,8	6,15	6,38	6,62	6,66	7,06	7,47	7,7
s	2	2	2	2	2	2	2	2	2	2	2	2
