DIN 5406

DIN 5406 Sicherungsbleche zur Schraubensicherung

Bei der DIN 5406 handelt es sich um Sicherungsbleche. Diese dienen wie eine Art Unterlegscheibe zur Schraubensicherung. Dabei verhindern sie das ungewollte Loslösen. Es gibt nicht nur die DIN 5406 als Sicherungsbleche, sondern noch viele anderen Normen und Bauweisen. Charakterisitsch für die DIN 5406 sind die vielen Zungen (Lappen) an der Außenseite. Man spricht hier von einer Verdrehsicherung, welche häufig bei Nutmuttern zum Einsatz kommt.



Artikel 1 - 1 von 1

Folgende Normen der Sicherungsbleche finden Sie bei uns im Shop:

  • DIN 93
  • DIN 432
  • DIN 462
  • DIN 463
  • DIN 5406
  • DIN 70952

DIN 5406 Sicherungsbleche für Nutmuttern nach DIN 981

DIN 5406 Technische Daten
Maße d1 d2 e f b1 s f. Nutmutter Din 981
MB0 10 21 3 8,5 3 1 KM0
MB1 12 25 3 10,5 3 1 KM1
MB2 15 28 4 13,5 4 1 KM2
MB3 17 32 4 15,5 4 1 KM3
MB4 20 36 4 18,5 4 1,25 KM4
MB5 25 42 5 23 5 1,25 KM5
MB6 30 49 5 27,5 5 1,25 KM6
MB7 35 57 5 32,5 6 1,25 KM7
MB8 40 62 6 37,5 6 1,25 KM8
MB9 45 69 6 42,5 6 1,25 KM9
MB10 50 74 6 47,5 6 1,25 KM10
MB11 55 81 8 52,5 7 1,5 KM11
MB12 60 864 8 57,5 7 1,5 KM12
MB13 65 92 8 62,5 7 1,5 KM13
MB14 70 98 8 66,5 8 1,5 KM14
MB15 75 104 8 71,5 8 1,5 KM15
MB16 80 112 10 76,5 8 1,75 KM16
MB17 85 119 10 81,5 8 1,75 KM17
MB18 90 126 10 86,5 10 1,75 KM18
MB19 95 133 10 91,5 10 1,75 KM19
MB20 100 142 12 96,5 10 1,75 KM20
MB21 105 145 12 100,5 12 1,75 KM21
MB22 110 154 12 105,5 12 1,75 KM22
MB23 115 159 12 110,5 12 2 KM23
MB24 120 164 14 115 12 2 KM24
MB25 125 170 14 120 12 2 KM25
MB26 130 175 14 125 12 2 KM26
MB27 135 185 14 130 14 2 KM27
MB28 140 192 16 135 14 2 KM28
MB29 145 202 16 140 14 2 KM29
MB30 150 205 16 145 14 2 KM30



d1 - Innendurchmesser
d2 - Außendurchmesser
s - Wandstärke
b1 - Zahnbreite
e - Breite der Zunge
d3 - Außendurchmesser ohne Zähne

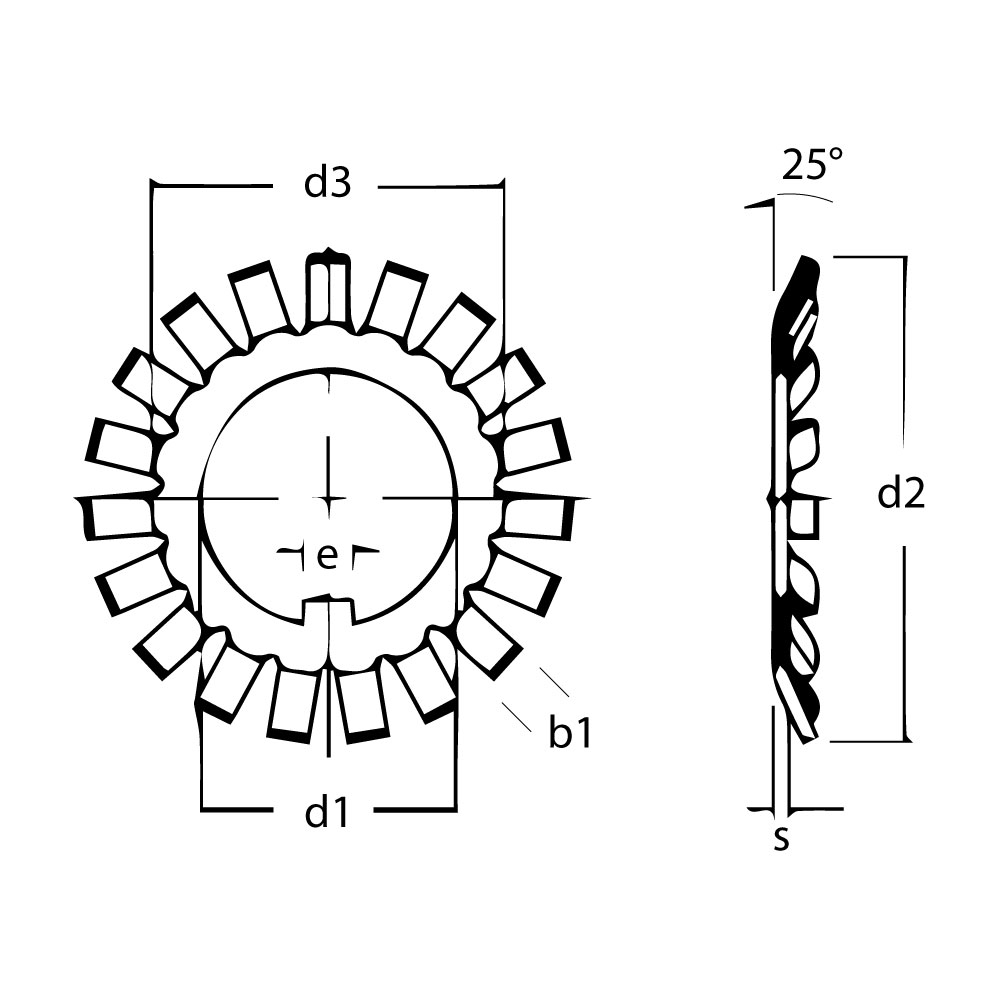

DIN 5406 Skizze
