DIN 553

Unter der DIN 553 findet man Gewindestifte mit Spitze und Schlitz. Im Prinzip sind Gewindestifte Schrauben ohne Kopf. Sie werden umgangssprachlich auch als Wurmschrauben oder Madenschrauben bezeichnet. Die DIN 553 entspricht der ISO 7434.

Aussehen

Der englische Name für Madenschrauben bringt ihr Aussehen auf den Punkt: headless screw, also kopflose Schraube. Die Gewindestifte haben ein durchgehendes Gewinde, welches sich über die komplette Länge des Stifts erstreckt. Es handelt sich dabei um ein metrisches Regelgewinde. An dem einem Ende sind sie mit einem Schlitzantrieb, am anderen Ende mit einer Spitze versehen.



Artikel 1 - 5 von 5

Besonderheiten

Im Vergleich zu anderen Wurmschrauben hat der Gewindestift mit Spitze nach der Montage einen besonders festen Halt. Er sitzt so besonders fest, da er sich ganz tief in das Material hineinbohrt. Leider kann er sehr schlecht nachjustiert werden, da die Spitze direkt bei der ersten Verschraubung eine Vertiefung bohrt.

Anwendung

Immer dann, wenn etwas unauffällig fixiert werden soll, kommen Madenschrauben zum Einsatz. Sie lassen sich nämlich so tief in das Material einschrauben, dass sie im Material vollständig verschwinden und somit nicht mehr zu sehen sind. Außerdem verfügen sie über einen hervorragenden Achs- und Torsionswiderstand. Ein häufiges Einsatzgebiet ist die Montage von Türgriffen und Wasserhähnen. Auch werden sie oft genutzt, um Wellen zu befestigen und finden Anwendung im Modellbau, bei der Arretierung von der Vierkantstifte bei Drückergarnituren oder bei Halterungen von Stahlseilen. Aufgrund ihres Schlitzantriebs werden sie mithilfe eines Schlitzschraubendrehers montiert.

Material

In unserem Shop finden sie Gewindestifte der DIN 553 aus Edelstahl, Stahl blank und Messing.

Gewindestifte mit Spitze und Schlitz DIN 553

(austauschbar mit ISO 7434)

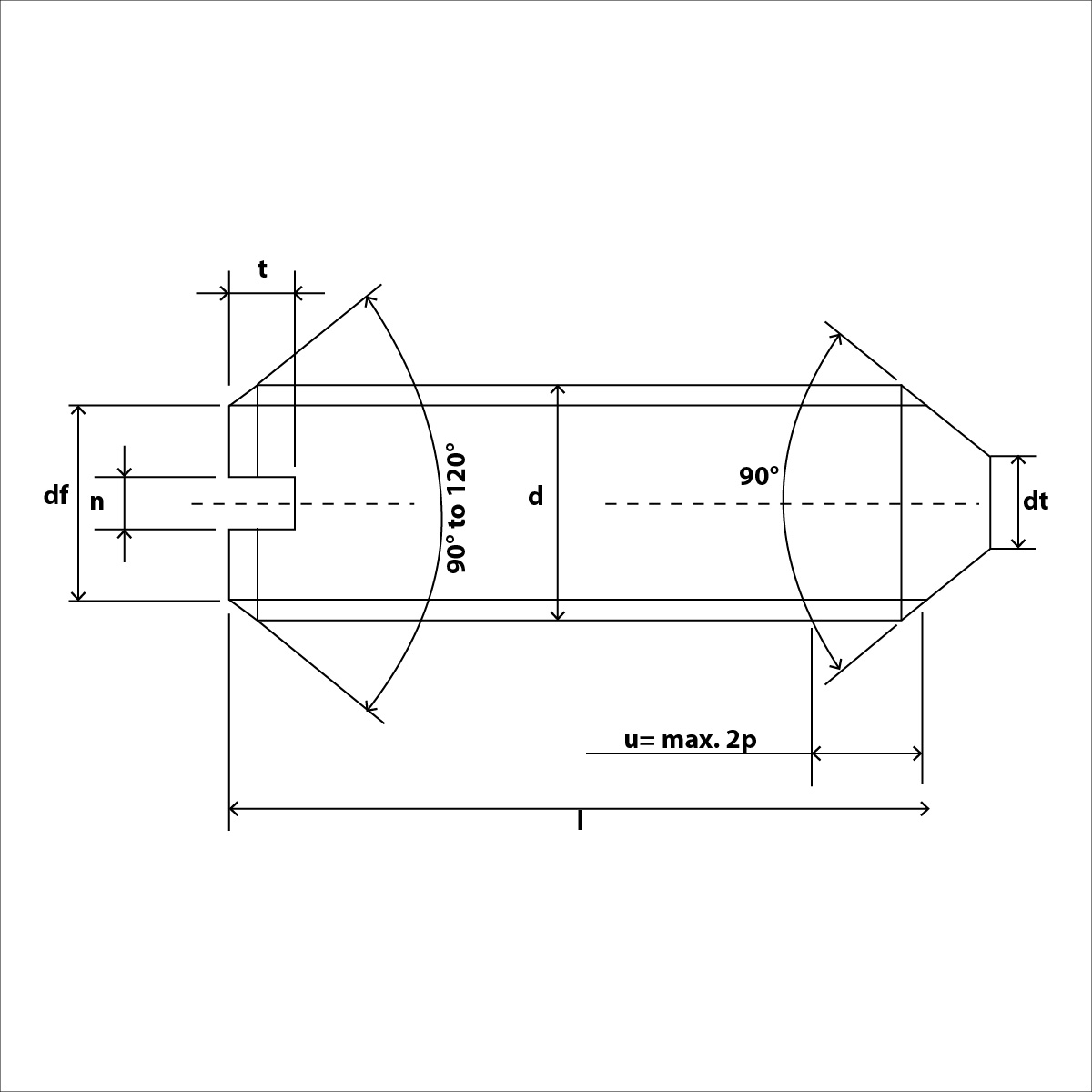

DIN 553 Skizze

DIN 553 Technische Daten
Maße M 1,4 M 1,6 M 2 M 2,5 M 3 M 4 M 5 M 6 M 8 M 10 M 12
n 0,2 0,25 0,25 0,4 0,4 0,6 0,8 1 1,2 1,6 2
t 0,48 0,56 0,64 0,72 0,8 1,12 1,28 1,6 2 2,4 2,8
dt max. 0,14 0,16 0,2 0,25 0,3 0,4 0,5 1,5 2 2,5 3
