DIN 609

Unter der DIN 609 findet man Sechskant-Passschrauben mit langem Gewindezapfen. Sie gehören zur Familie der Schrauben.

Aussehen

Die Sechskant-Passschraube der DIN 609 hat einen Sechskantkopf und einen Außen-Sechskantantrieb. Sie verfügt über ein metrisches Teilgewinde und einen langen Gewindezapfen.

Anwendung

Die Sechskant-Passschraube der DIN 609 gehört wie alle Passschrauben zu den Spezialschrauben. Sie dient als Konstruktionselement für viele verschiedene Anwendungen. Sie ist ein Verbindungselement aus dem Bereich des Maschinenbaus und sichert durch ihre Passgenauigkeit die Qualität von Verbindungen. Aufgrund ihres eng tolerierten und geschliffenen Mittelstücks passen sie genau in die Bohrung. Da der Bohrlochdurchmesser vollständig ausgefüllt wird, ist der Spielraum der Schraube äußerst gering. Dadurch wird verhindert, dass die Befestigung instabil oder wackelig wird. Verbindungen, die mithilfe von Passschrauben hergestellt werden, sind also sicherer und belastbarer.



Artikel 1 - 2 von 2

Einsatzgebiete

Die Schrauben der DIN 609 kommen dort zum Einsatz, wo Verbindungen mit sehr exakter Passform benötigt werden. Gute Beispiel dafür sind der Fahrzeugbau oder der Werkzeugbau.

Material

In unserem Shop bieten wir Ihnen Schrauben der DIN 609 aus blankem Stahl an.

Stahl

Unter Stahl versteht man eine Eisen-Kohlenstofflegierung, deren Hauptbestandteil Eisen ist und deren Kohlenstoff-Massenanteil bei maximal 2 % liegt. Um einigen Stahlsorten bestimmte Eigenschaften zu verschaffen, werden noch Elemente hinzu legiert. Dir Stahleigenschaften sind generell abhängig vom Wärmebehandlungszustand sowie vom Mengenanteil der Begleitelemente und dem Mengenanteil der nachträglich hinzugefügten Legierungselemente.

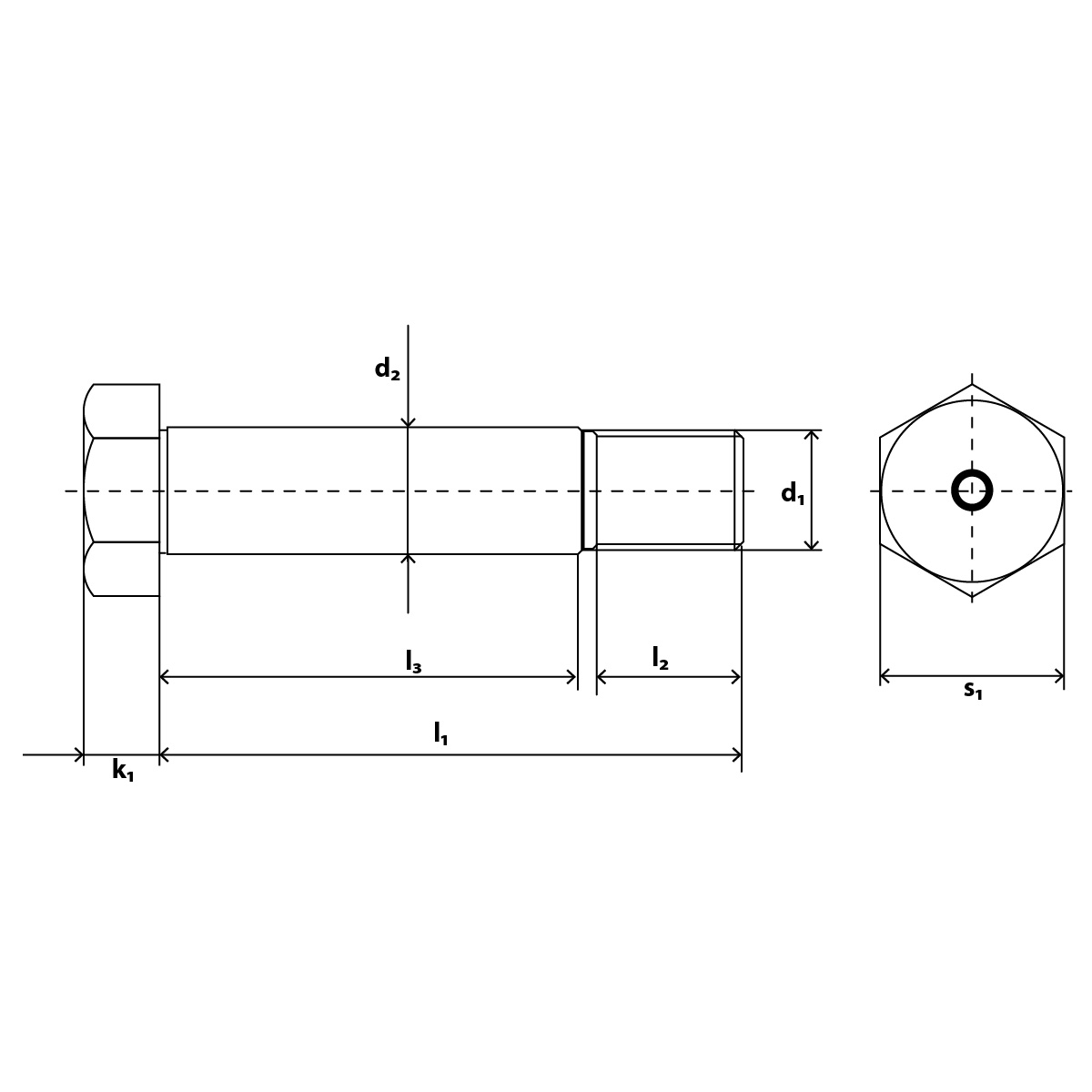

DIN 609 Skizze

DIN 609 Technische Daten
Maße k s ds b1(l < 50mm) b2(l <150mm) b3(l > 150mm)
M8 5,3 13 9 14,5 16,5 21,5
M10 6,4 16 11 17,5 19,5 24,5
M12 7,5 18 13 20,5 22,5 27,5
M14 8,8 21 15 22 24 29
M16 10 24 17 25 27 32
M20 12,5 30 21 28,5 30,5 35,5
M24 15 36 25 - 36,5 41,5
M30 19 46 32 - 43 48
