DIN 6917

Unter der DIN 6917 findet man Keilscheiben. Sie gehören zur Familie der Scheiben.

Aufbau und Anwendung

Die Keilscheibe wird auch Vierkantscheibe oder Stahlbauscheibe genannt. Diese Scheibenart hat, wie der Name es schon nahe legt, einen keilförmigen Körper mit einer Neigung von 14 %. Es ist eine viereckige Scheibe in der Form eines Keils mit einem Loch in der Mitte. Ihr Haupteinsatzgebiet liegt überwiegend im Metallbau bei Stahlträgern und Profilen, also bei Stahlkonstruktionen.



Artikel 1 - 2 von 2

Material

Keilscheiben der DIN 6917 bieten wir Ihnen in unserem Shop aus blankem Stahl und aus verzinktem Stahl an.

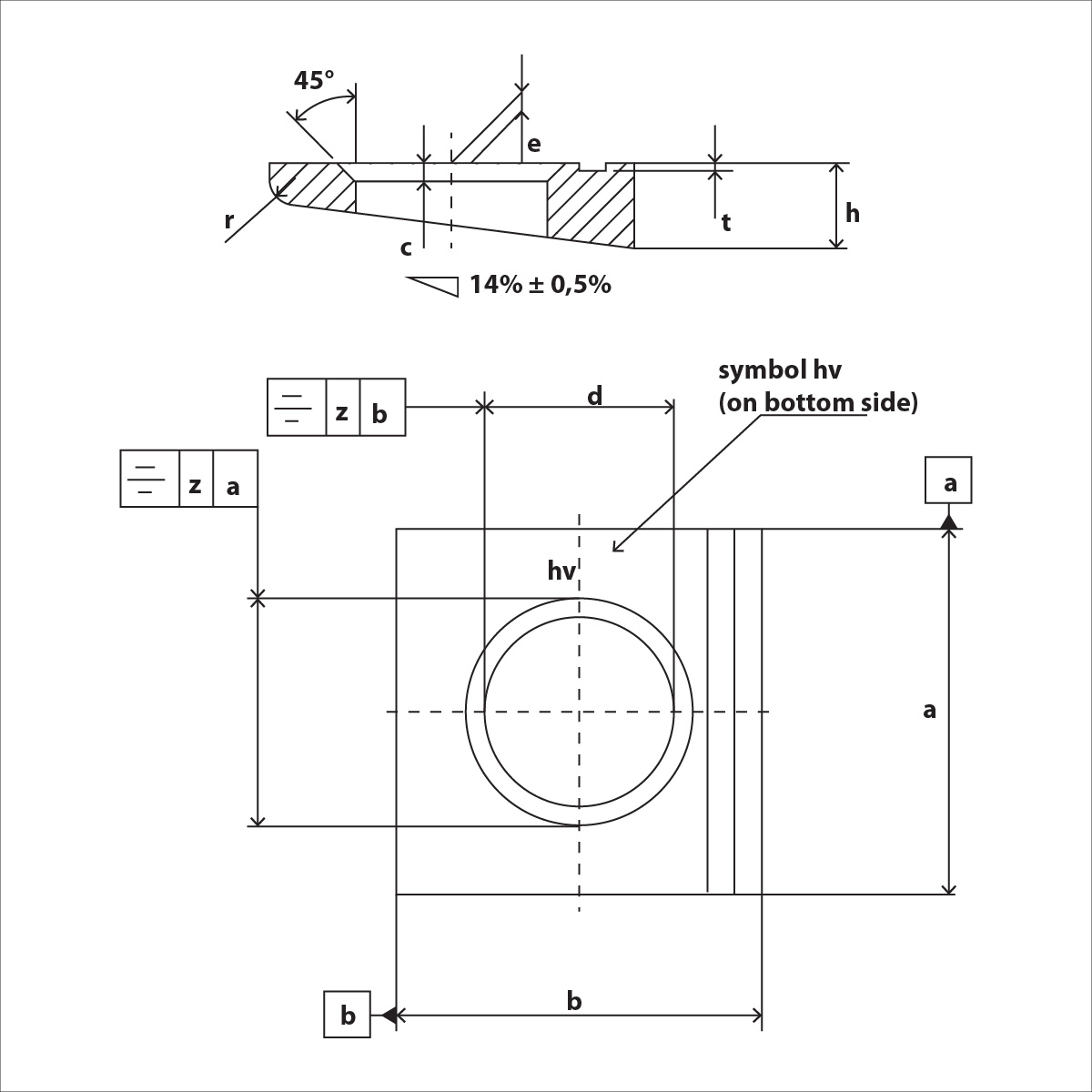

DIN 6917 Skizze

DIN 6917 Technische Daten
d1 13 17 21 23 25 28 31 37
für Schrauben M12 M16 M20 M22 M24 M27 M30 M36
a 26 32 40 44 56 56 62 68
b 30 36 44 50 56 56 62 68
h 6.2 7.5 9.2 10 10.8 10.8 11.7 12.5
e 4,1 5,0 6,1 6,5 6,9 6,9 7,5 8,0
