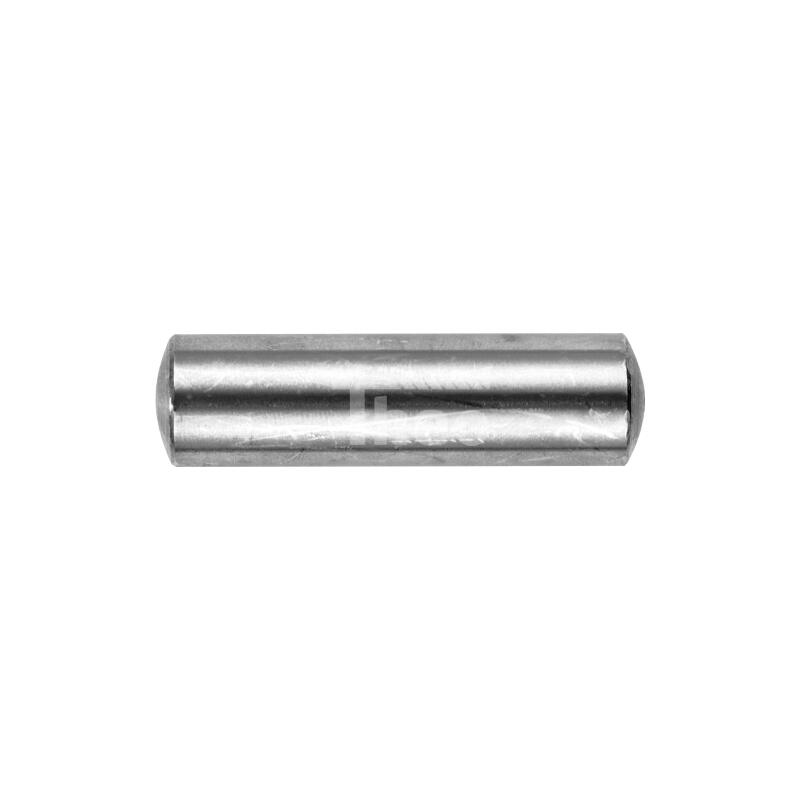

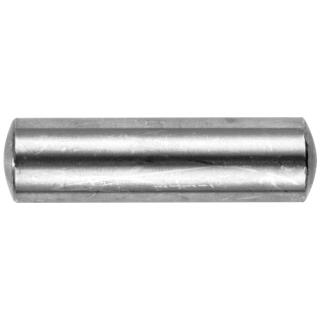

DIN 7 Zylinderstifte Form A Toleranzfeld m6 Edelstahl A4

Artikelnummer: 10004

Größe
VPE

ab 1,15 €

inkl. MwSt. | exkl. MwSt.

inkl. 19% USt. , zzgl. Versand (Paket DHL)

Stk
sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


DIN 7 Zylinderstifte für Verbindungen im Maschinenbau

Die DIN 7 der Toleranzklasse m6 und h8 bieten wir nicht nur in vielen Größen an, sondern auch aus blankem ungehärtetem Stahl und in nicht rostendem Stahl - also Edelstahl. Die Kanten der Verbindungsstifte sind gefast. Wenn Sie Verbinsungsstifte mit runden Enden benötigen, empfehlen wir Ihnen die DIN 6325. Die Deutsche Industrie Norm 7 wurde in den meisten Fällen durch die ISO 2338 abgelöst.

Was genau macht man eigentlich mit der DIN 7?

Zylinderstifte werden vorwiegend im Maschinenbau und der Industrie bei Montagen von einem oder mehreren Einzelteilen eingesetzt, welche selten oder nie gelöst werden sollen. Die kraftschlüssige Befestigung wird durch das Aussuchen der richtigen Passung umgesetzt.

In der Praxis sind die zylindrischen Stifte kostentechnisch nicht sehr effizient, da die Bohrlochreibung zusätzliche Arbeitszeit in Anspruch nimmt. Wenn die Verbindung aus erforderlichen Gründen öfter gelöst werden soll, ist die DIN 1 die beste Wahl für Ihr Projekt.

DIN 7 Skizze
DIN 7 Technische Daten
d m6 0,8 1 1,2 1,5 2 2,5 3 4 5 6
r 0,8 1 1,2 1,6 2 2,5 3 4 5 6
c 0,12 0,15 0,18 0,23 0,3 0,4 0,45 0,6 0,75 0,9
Tol. m6 (l=2-10mm)   + 0,3 + 0,3 + 0,3 + 0,3 + 0,3 + 0,3 + 0,3 + 0,3 + 0,3
Tol. m6 (l=12-32mm)   + 0,5 + 0,5 + 0,5 + 0,5 + 0,5 + 0,5 + 0,5 + 0,5 + 0,5
d m6 8 10 12 14 16 20 25 30
r 8 10 12 16 16 20 25 32
c 1,2 1,5 1,8 2 2,5 3,0 4 4,5
Tol. m6 (l=2-10mm) + 0,3 + 0,3 + 0,3 + 0,3 + 0,3 + 0,3 + 0,3 + 0,3
Tol. m6 (l=12-32mm) + 0,5 + 0,5 + 0,5 + 0,5 + 0,5 + 0,5 + 0,5 + 0,5

Durchmesser: 1,5 3 4 5 6 8 10 12
Länge: 3 4 5 6 8 10 12 14 16 18 20 24 28 30 32 36 40 45 50 55 60 70 80 90 100
Material: Edelstahl
Norm: DIN 7
