DIN 705
Unter der DIN 705 findet man Stellringe leichter Reihe mit Gewindestift. Sie gehören zur Familie der Ringe.
Ausführungen: Form A und Form E
Die Ringe der DIN 705 gibt es in verschiedenen Ausführungen, der Form A, der Form B und der Form E. Der Unterschied ergibt sich aus den verschiedenen Gewindestiften.
Form A
Der Gewindestift entspricht bei dieser Form der DIN 553 beziehungsweise der ISO

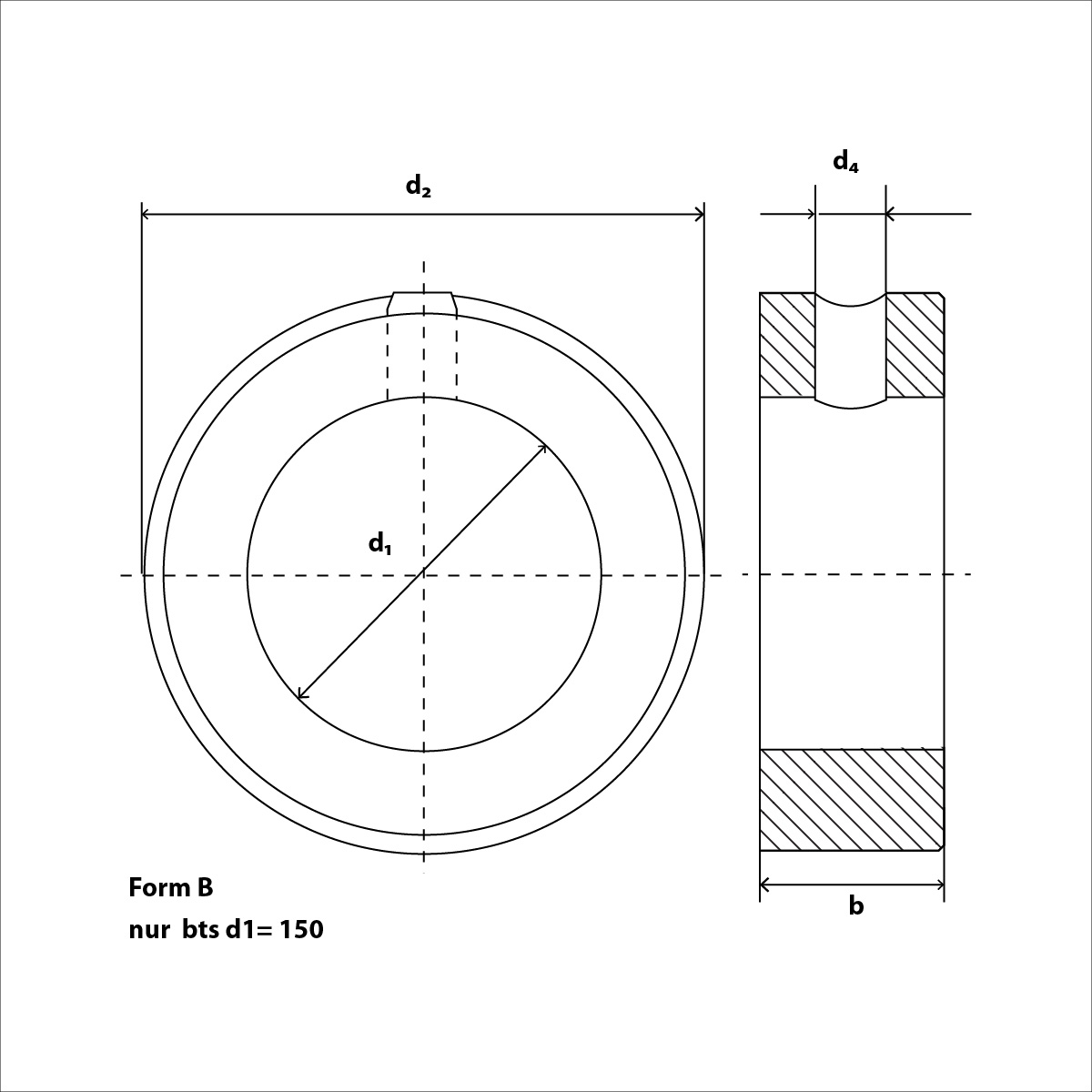

Form B
Die Form B verfügt über eine Bohrung für einen Kegelstift.
Form E
Bei der Form E entspricht der Gewindestift der DIN 914 und verfügt über einen Innensechskant.
Anwendung
Im Maschinenbau, wo auch sein Haupteinsatzgebiet liegt, versteht man unter einem Stellring einen aus Gusseisen oder Schmiedeeisen hergestellten Ring. Der Ring ist auf eine Welle passbar gefertigt und wird durch eine oder mehrere Schrauben auf der Welle befestigt. Dabei stützt er sich gegen andere Maschinenteile und hält auf diese Art bewegliche Teile auf einer Welle beziehungsweise die Welle selbst in einer bestimmten Lage fest. Dabei sind die Schrauben versenkt angeordnet, um die Gefahr von Unfällen und Verletzungen möglichst gering zu halten.
Material
Stellringe der DIN 705 bieten wir Ihnen in unserem Shop aus Edelstahl, Stahl blank und Stahl verzinkt an.
| DIN 705 Form A Technische Daten | ||||||
|---|---|---|---|---|---|---|
| Maße | b | d2 | d3 | d4 | A mit Stifte | B für Stifte |
| A4 | 5 | 8 | M2,5 | 1 | M2,5x3 | 1x8 |
| A5 | 6 | 10 | M3 | 1,5 | M3x4 | 1,5x10 |
| A6 | 8 | 12 | M4 | 1,5 | M4x5 | 1,5x12 |
| A8 | 8 | 16 | M4 | 2 | M4x6 | 2x16 |
| A9 | 10 | 18 | M4 | 2 | M4x6 | 2x16 |
| A10 | 10 | 20 | M5 | 3 | M5x8 | 3x20 |
| A12 | 12 | 22 | M6 | 4 | M6x8 | 4x22 |
| A13 | 12 | 22 | M6 | 4 | M6x8 | 4x22 |
| A14 | 12 | 25 | M6 | 4 | M6x8 | 4x24 |
| A15 | 12 | 25 | M6 | 4 | M6x8 | 4x24 |
| A16 | 12 | 28 | M6 | 4 | M6x8 | 4x28 |
| A17 | 12 | 28 | M6 | 4 | M6x8 | 4x28 |
| A18 | 14 | 32 | M6 | 5 | M6x8 | 5x32 |
| A20 | 14 | 32 | M6 | 5 | M6x8 | 5x32 |
| A22 | 14 | 36 | M6 | 5 | M6x10 | 5x36 |
| A24 | 16 | 40 | M8 | 6 | M8x12 | 6x40 |
| A25 | 16 | 40 | M8 | 6 | M8x10 | 6x40 |
| A26 | 16 | 40 | M8 | 6 | M8x10 | 6x40 |
| A28 | 16 | 45 | M8 | 6 | M8x12 | 6x45 |
| A30 | 16 | 45 | M8 | 6 | M8x10 | 6x45 |
| A32 | 16 | 50 | M8 | 8 | M8x12 | 8x50 |
| A34 | 16 | 50 | M8 | 8 | M8x12 | 8x50 |
| A35 | 16 | 56 | M8 | 8 | M8x12 | 8x55 |
| A36 | 16 | 56 | M8 | 8 | M8x12 | 8x55 |
| A38 | 16 | 56 | M8 | 8 | M8x12 | 8x55 |
| A40 | 18 | 63 | M10 | 8 | M10x16 | 8x60 |
| A42 | 18 | 63 | M10 | 8 | M10x16 | 8x60 |
| A45 | 18 | 70 | M10 | 8 | M10x16 | 8x70 |
| A50 | 18 | 80 | M10 | 10 | M10x16 | 10x80 |
| A55 | 18 | 80 | M10 | 10 | M10x16 | 10x80 |
| A60 | 20 | 90 | M10 | 10 | M10x16 | 10x90 |
| A65 | 20 | 100 | M10 | 10 | M10x20 | 10x100 |
| A70 | 20 | 100 | M10 | 10 | M10x20 | 10x100 |
| A75 | 22 | 110 | M12 | 10 | M12x20 | 10x100 |
| A80 | 22 | 110 | M12 | 10 | M12x20 | 10x100 |
| A85 | 22 | 125 | M12 | 12 | M12x25 | 12x100 |
| A90 | 22 | 125 | M12 | 12 | M12x20 | 12x120 |
| A100 | 25 | 140 | M12 | 12 | M12x25 | 12x140 |
| A110 | 25 | 160 | M12 | 12 | M12x30 | 12x160 |
| A120 | 25 | 160 | M12 | 12 | M12x25 | 12x160 |
| A125 | 28 | 180 | M16 | 16 | M16x35 | 16x180 |
| A130 | 28 | 180 | M16 | 16 | M16x35 | 16x180 |
| A140 | 28 | 200 | M16 | 16 | M16x35 | 16x200 |
