DIN 7343

Unter der DIN 7343 findet man Spiral-Spannstifte. Sie entsprechen der ISO 8750.

Aufbau und Anwendung

Der Spannstift, auch unter dem Namen Spannhülse bekannt, ist ein hohler, geschlitzter Stift. Er dient der Befestigung von Maschinenelementen. Eigentlich handelt es sich um einen Streifen Blech, der zu einem nicht ganz geschlossenen Rohr geformt ist. Die Auswahl des Durchmessers erfolgt danach, dass er im montierten Zustand um ein bestimmtes Maß zusammengedrückt ist. Die Anwendung der Spannhülse ist sehr einfach. Um zwei Teile miteinander zu verbinden, werden die Teile mit einer durch beide Teile verlaufenden Bohrung versehen. Der Spannstift wird dann in die Bohrung eingesetzt und verbindet beide Teile fest miteinander.

Verfügbarkeit Standard Artikelname von A bis Z Artikelname von Z bis A Preis aufsteigend Preis absteigend Gewicht Artikelnummer Erscheinungsdatum Neueste zuerst GTIN Bestseller Bewertungen
10 20 30 40 50
Artikel 1 - 2 von 2
Artikel 1 - 2 von 2

Material

Spiral-Spannstifte der DIN 7343 bieten wir Ihnen in unserem Shop aus Federstahl blank und Edelstahl an.

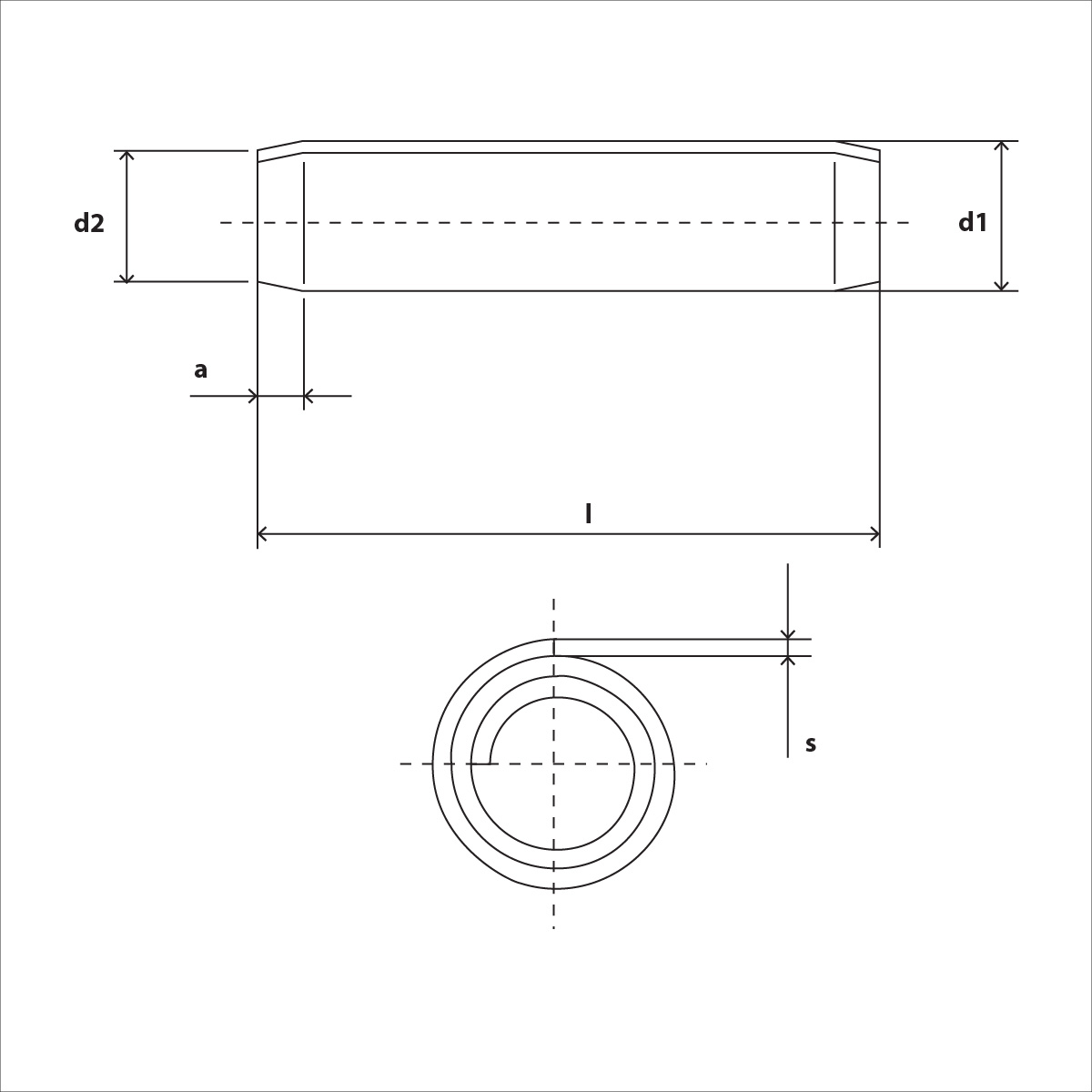

DIN 7343 Skizze

DIN 7343 Technische Daten
Maße 1 1,5 2 2,5 3 3,5 4 5 6 8 10 12 14 16
a 0,3 0,5 0,7 0,8 1 1,2 1,3 1,7 2 3 3 4 4,5 5
s 0,08 0,13 0,17 0,21 0,25 0,29 0,33 0,42 0,5 0,67 0,84 1 1,2 1,3
d1 1,1 1,62 2,15 2,65 3,24 3,67 4,2 5,25 6,25 8,35 10,45 12,5 14,55 16,55
d2 0,95 1,4 1,9 2,35 2,85 3,35 3,8 4,8 5,8 7,75 9,6 11,5 13,5 15,4
Abscherkraft 0,6 1,45 2,5 3,9 5,5 7,5 9,6 15 22 39 62 89 120 155
