DIN 741

Unter der DIN 741 findet man Drahtseilklemmen. Sie gehören zur Familie der Klemmen. Sie werden hauptsächlich zum Klemmen von Stahlseilen eingesetzt und können zum Nachjustieren geöffnet und wiederverwendet werden.

Aufbau

Drahtseilklemmen der DIN 741 bestehen aus einem U-förmigen Bügel mit metrischem Gewinde an jedem Ende und einem Joch. Dem Joch fällt die Aufgabe zu, die beiden Enden des Bügels zu überbrücken. Die zwei schubfest miteinander zu verbindenden Seilstücke oder Stäbe werden in den Bügel gelegt. Der Klemmsattel wird von zwei auf die Enden des Bügels gedrehten Muttern gegen die Stahlseile geschoben. Auf diese Weise werden die Stahlseile im Bügel festgeklemmt.

Größe
VPE

Drahtseilklemmen ähnl. DIN 741 Edelstahl A2

24,00 € - 45,35 € *

Größe
VPE

Drahtseilklemmen ähnl. DIN 741 Edelstahl A4

9,58 € *

Größe
VPE

Seilklemmen ähnlich DIN 741 verzinkt

8,96 € *

Artikel 1 - 3 von 3

Anwendung

In der Drahtseilklemme entsteht durch Reib- und Formschluss eine kraftschlüssige Verbindung. Die Seilklemmen verursachen im Seil eine Kerbwirkung, die die Mindestbruchkraft des Seils auf 80 % verringert. Damit die Kerbwirkung im zulässigen Bereich bleibt, dürfen die Klemmen nur mit einer bestimmten Kraft angezogen werden. Wenn die Klemme jedoch bis zur Belastungsgrenze angezogen wird, wird unweigerlich das Seil beschädigt. Es müssen immer mehrere Seilklemmen hintereinandergesetzt werden.

Material

Drahtseilklemmen ähnlich DIN 741 bieten wir Ihnen in unserem Shop aus Edelstahl A2, Edelstahl A4 und Stahl verzinkt an.

Edelstahl

Gegenüber anderen Stahlsorten zeichnet sich Edelstahl durch seine besondere Reinheit und seinen guten Korrosionsschutz aus. Während Edelstahl A2 hervorragend für die Anwendung im Außenbereich geeignet ist, kann Edelstahl A4 sogar im Außenbereich in Küstennähe eingesetzt werden.

Stahl verzinkt

Um Stahl vor Korrosion zu schützen, wird er beim Verzinken mit einer dünnen Zinkschicht überzogen. Die dünne Zinkschicht spendet einen aktiven Korrosionsschutz, da sie gegenüber dem edleren Eisen als Opferanode wirkt.

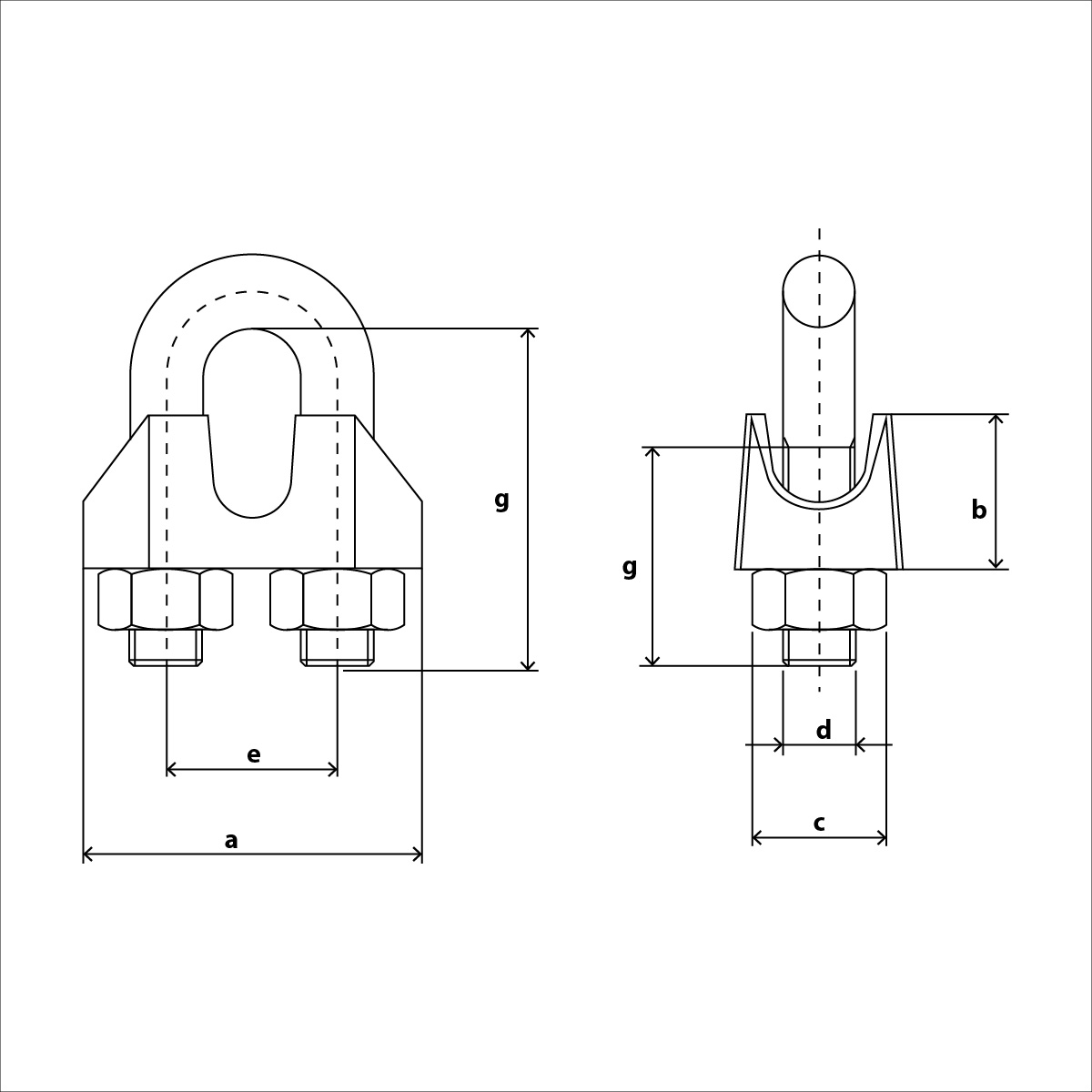

DIN 741 Skizze

DIN 741 Technische Daten
M4	20mm	21mm	3mm
M5	28mm	26mm	6,5mm
M5	24mm	23mm	5mm
M6	34mm	30mm	8,5mm
M8	42mm	34mm	10mm
M8	44mm	36mm	11mm
M10	55mm	42mm	13mm
M12	63mm	50mm	16mm
