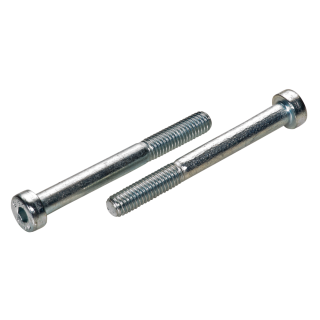

DIN 7984 Zylinderschrauben Innensechskant niedriger Kopf Stahl 8.8 verzinkt M 16x40 50 Stück

Artikelnummer: 1031-16x40-50

Größe
VPE

28,89 €

0,58 € pro 1 Stück

inkl. 19% USt. , zzgl.

ab	Artikelpreis / VE (50,00 Stück)	Grundpreis
5	26,13 €*	0,52 € pro Stk
10	25,64 €*	0,51 € pro Stk
20	25,23 €*	0,50 € pro Stk

lieferbar
Lieferzeit: 2 - 3 Werktage (DE - Ausland abweichend)

Beschreibung
Frage zum Artikel
Hersteller

Anwendung und Allgemeines

Egal ob es darum geht, eine Festplatte zu verschrauben oder Metallteile zu verbinden, die Zylinderschrauben der DIN 7984 werden Ihnen in diesen Bereichen Abhilfe leisten. Insbesondere wenn es um besonders kleine oder schwer zu erreichende Bauteile geht, eignet sich diese Schraube. Das liegt an der einfachen Anbringungsweise, die der Innensechskantantrieb darstellt.

DIN-Norm / ISO-Norm

Eine der wenigen deutschen Industrienormen, zu der es keine passende ISO gibt, stellt die DIN 7984 dar. Sie beschreibt Zylinderschrauben mit niedrigem Kopf und Innensechskantantrieb ohne Schlüsselführung. Jeder Gewinde- und Materialtyp ist in dieser DIN erhältlich.

Kopfform

Der Zylinderkopf in niedriger Ausführung wird über den Innensechskant betrieben. Diese platzsparende Bauweise des Kopfes ermöglicht eine raumsparende Anbringung der Schraube. Anders als hoch ausgebildete Köpfe ist der Haftgrund des verwendeten Schlüssels nicht besonders günstig. Meist wird eine Schlüsselführung verbaut, die dabei behilflich ist. Diese Führung entfällt allerdings bei der DIN 7984.

Antrieb

Typisch für diese Norm findet man im Inneren des Kopfes einen Innensechskantantrieb. Dieser lässt sich mit einem Innensechskantschlüssel festziehen. Achten Sie bei diesem Modell darauf, dass Ihr Schlüssel keine Führung besitzt. Da der Halt ohnehin schon ungünstiger als bei einem hohen Kopf ist, könnten Sie diesen sogar noch verschlechtern, wenn Sie den falschen Schlüssel wählen. Anders als beim Außensechskantantrieb lässt sich diese Ausführung nur von oben montieren. Jedoch ist dies nicht mit einer geringeren Platzersparnis gleichzusetzen, denn die Werkzeuge für den Innensechskant sind meist viel kleiner.

Gewinde

Ein metrisches Teilgewinde zeichnet sich einerseits durch die fehlende Spitze und andererseits durch das nicht komplett durchgängige Gewinde aus. Die Zahnung reicht also nur über einen gewissen Teil des Korpus, bevor es in einen Vollschaft übergeht, welcher bis unter den Kopf reicht. Einerseits wird dadurch ein stärkerer Zug erreicht, andererseits ist es umso wichtiger, auf die richtige Größe bzw. Länge der Schraube zu achten.

Material

Verzinkter Stahl wird auch galvanisierter oder galvanisch verzinkter Stahl genannt und ist eine der einfachsten Formen des Korrosionsschutzes für Stahl. Im Prinzip wird hier durch ein Zinkbad eine Oberflächenschicht aus Zink aufgetragen, die wie eine Opferanode wirkt. Opferanoden bilden sogenannte galvanische Zellen. Diese entstehen, wenn zwei Metalle, die unterschiedlich edel sind, in einer leitenden Flüssigkeit aufeinandertreffen. Dadurch korrodiert das unedlere Metall, welches in diesem Fall Zink ist, bevor der Stahl rosten kann. Für die Effektivität und Dauer des Schutzes kommt es insbesondere auf die Dicke der Zinkschicht an. Eine galvanische Verzinkung ist ein guter Anfang, aber bildet keinen garantierten und dauerhaften Rostschutz. Langlebiger ist in jedem Fall Edelstahl, besonders im Außenbereich ist es zwingend erforderlich, Edelstahlschrauben zu verwenden.

Normalerweise kann die Galvanisierung die Wasserstoffversprödung begünstigen oder sogar erst ermöglichen. Da es sich hierbei allerdings um die Festigkeitsklasse 8.8 handelt, entfällt das Risiko. Eine Zugfeste von 800 n/mm² und eine Streckgrenze von 640 n/mm² liegen im Standardbereich und halten so gut wie jeder Beanspruchung stand.

Passendes Zubehör

Sowohl um eine passende Mutter als auch einen passenden Schlüssel zum Verschrauben werden Sie bei dieser Schraube nicht drum herumkommen. Fangen Sie mit ihrem Projekt an und einer dieser Gegenstände ist nicht zur Hand, ist das sehr ärgerlich. Damit es nicht so weit kommt, sparen Sie sich das Kopfzerbrechen und bestellen das passende Zubehör gleich mit. Bei uns im Shop finden Sie jegliche Artikel rund ums Thema Handwerk und insbesondere Befestigungstechnik.

Technische Zeichnung und Daten

DIN 7984 Technische Daten
Maße	M 3	M 4	M 5	M 6	M 8	M 10	M 12	M 14	M 16	M 18	M 20	M 22	M 24
dk	5,5	7	8,5	10	13	16	18	21	24	27	30	33	36
k	2	2,8	3,5	4	5	6	7	8	9	10	11	12	13
s	2	2,5	3	4	5	7	8	10	12	12	14	14	17
Antrieb-TX	T10	T20	T25	T30	T40 (T50)	T50	-	-	-	-	-	-	-
b1 (l < 125 mm)	12	14	16	18	22	26	30	34	38	42	46	50	54
b2 (l < 200 mm)	-	-	-	-	28	32	36	40	44	48	52	56	60
b3 (l > 200 mm)	-	-	-	-	-	-	-	-	57	61	65	69	73

Zylinderschrauben mit Innenstern, niedriger Kopf, ohne Schlüsselführung
DIN 7984 TX

DIN 7984 TX Technische Daten
Maße	M 4	M 5	M 6	M 8
dk	7	8.5	10	13
k	2,5	3,5	4	5
Größe-TX	T20	T25	T30	T40 (45)
b	14	16	18	22

Produkteigenschaft	Wert
Inhalt:	50,00 Stück
Antrieb:	Innen-Sechskant
Länge:	40
Durchmesser:	16
Kopfform:	Zylinderkopf
Material:	Stahl verzinkt
Norm:	DIN 7984
