Unter der DIN 7989 findet man Scheiben für Stahlkonstruktionen. Sie gehören zu den Unterlegscheiben.
Aufbau und Anwendung
Bei vielen Verbindungen stellt sich die Größe des verwendeten Schraubenkopfes beziehungsweise der Schraubenmutter als zu klein heraus, um eine Beschädigung des zu montierenden Materials zu vermeiden. Die Gefahr der Verformung nimmt dabei mit steigender Vorspannkraft, also je fester die Schraube angezogen wird, zu. Die Unterlegscheibe hat einen größeren Außendurchmesser als der zu verschraubende Schraubenkopf beziehungsweise die Schraubenmutter. Daher verteilt sie die Vorspannkraft gleichmäßig auf diese größere Fläche. Durch diese Kraftverteilung sinkt die Flächenpressung. Eine Verformung des Materials kann auf diese Weise vermieden werden.
Scheiben der DIN 7989 bieten wir Ihnen in unserem Shop aus Stahl blank, Stahl feuerverzinkt und Edelstahl an.

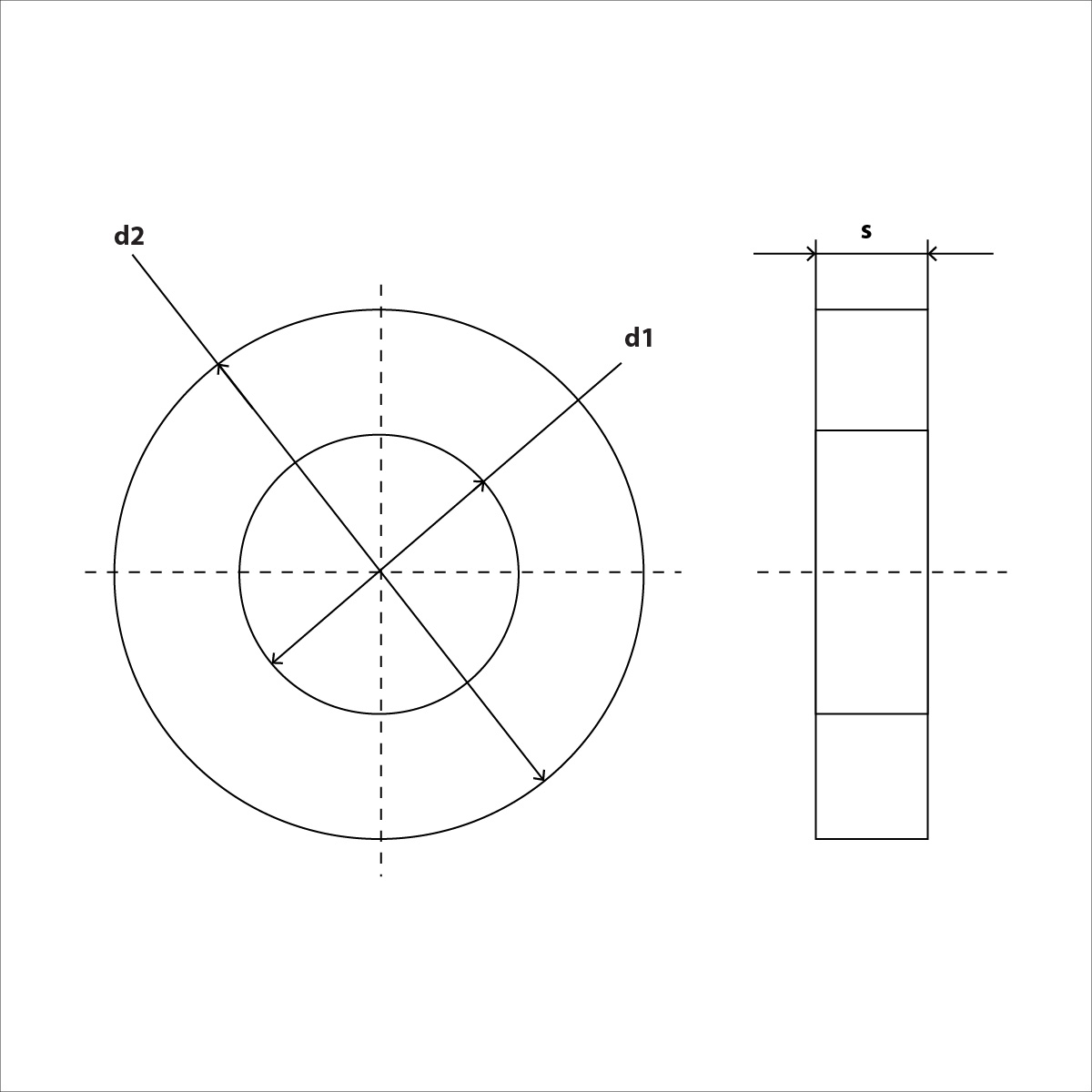

DIN 7989 A Technische Daten
d1
11
14
18
22
26
30
33
für Gewinde M
M10
M12
M16
M20
M24
M27
M30
d2
21
24
30
37
44
50
56
s
8
8
8
8
8
8
8
Scheiben für Stahlkonstruktionen, B= Produktklasse A(m), gestanzt DIN 7989 B
DIN 7989 B Technische Daten
d1
11
14
18
22
26
30
33
für Gewinde M
M10
M12
M16
M20
M24
M27
M30
d2
21
24
30
37
44
50
56
s
8
8
8
8
8
8
8
