DIN 80705

Unter der DIN 80705 finden Sie Sechskantmuttern, welche eine besonders kleine Schlüsselweite bieten und sehr flach sind.

Darüber hinaus haben die Muttern ein Feingewinde (auch als metrisches ISO-Feingewinde bekannt). Diese Gewindeart hat eine kleinere Steigung im Vergleich mit einem metrischen Regelgewinde. Das Profil ist weniger tief geschnitten und enger geformt. Das Feingewinde ist in der Produktion deutlich schwieriger herzustellen, aber bietet den Vorteil, dass man die Befestigung präziser einstellen kann, außerdem ist die Selbsthemmung viel größer.

Verfügbarkeit Standard Artikelname von A bis Z Artikelname von Z bis A Preis aufsteigend Preis absteigend Gewicht Artikelnummer Erscheinungsdatum Neueste zuerst GTIN Bestseller Bewertungen
10 20 30 40 50
Artikel 1 - 1 von 1
Artikel 1 - 1 von 1

Nicht immer werden Sicherungsmuttern benötigt, beispielsweise bei Vibrationen kann das Feingewinde helfen, dass sich die Verbindung nicht löst. Schraube und Mutter sind durch das Feingewinde enger verzahnt und dadurch können höhere Kräfte übertragen werden.

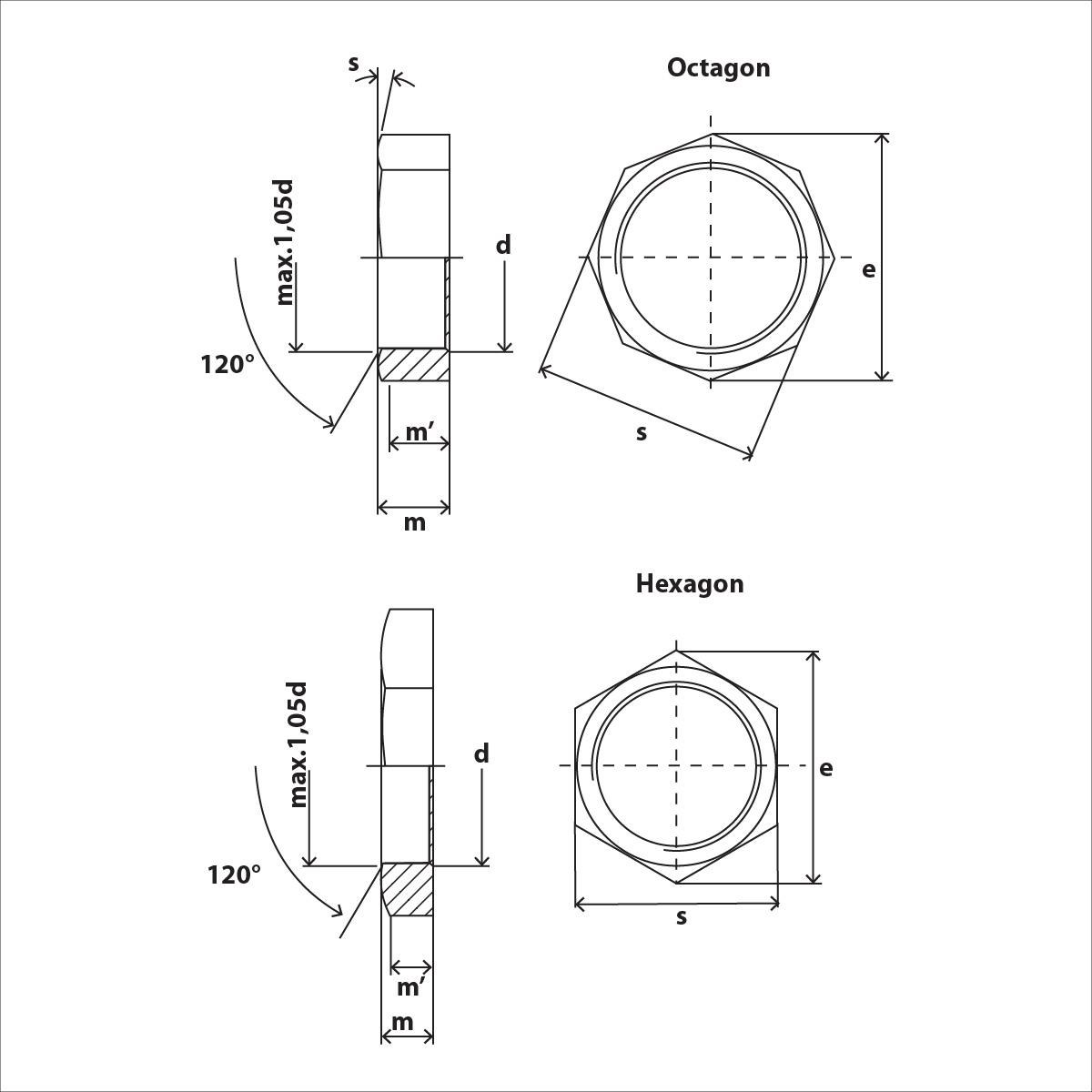

DIN-80705 Skizze

DIN 80705 - Flache Muttern, kleine Schlüsselweiten, Reihe 2, FEIN-Gewinde



DIN 80705 Series 1 - Octagon Technische Daten
Thread d e min. m s weight kg/pc
M56 75,7 22 70 0,32
M60 81,2 22 75 0,36
M64 86,6 24 80 0,45
M68 92 24 85 0,51
M72x6 97,4 24 90 0,56
M76x6 103 26 95 0,67
M80x6 108 26 100 0,74
M85x6 114 26 105 0,81
M90x6 119 26 110 0,84
M95x6 124 28 115 0,95
M100x6 130 28 120 1
M105x6 141 28 130 1,3
M110x6 141 28 130 1,1
M115x6 146 30 135 1,2
M120x6 157 30 145 1,5
M125x6 162 30 150 1,7
M130x6 168 30 155 1,7
M140x6 179 35 165 2,2







DIN 80705  Series 2 - Hexagon Technische Daten
Thread d e min. m s weight kg/pc
Hexagon Octagon
M12x1,5 18,72 6 17 - 0,7
M14x1,5 20,88 6 19 - 0,82
M16x1,5 23,91 6 22 - 1,1
M18x1,5 26,17 6 24 - 1,2
M20x1,5 29,56 6 27 - 1,6
M22x1,5 32,95 7 30 - 2,3
M24x1,5 35,03 7 32 - 2,5
M26x1,5 39,55 8 36 - 4
M30x2 45,2 8 41 - 5
M36x2 50,85 9 46 - 6,2
M42x2 55,37 9 50 - 5,9
M45x2 60,79 9 55 - 7,7
M52x2 70,3 10 - 65 11,2



s - Größe des Sechsecks
e - der Durchmesser des umschriebenen Kreises (nicht kleiner als)
m - Höhe der Mutter
d - der Nenndurchmesser des Gewindes
