DIN 84 Zylinderschrauben mit Schlitzantrieb

Der flache Zylinderkopf der DIN 84 gleicht schon fast einem Flachkopf. Mit seinem Schlitzantrieb ist die Schraube nicht für schnelle Verschraubungen im Hochgeschwindigkeitsbereich geeignet. Zwar gibt es auch die passenden Schlitzbits, dennoch besteht eine erhöhte Abrutschgefahr bei der DIN 84 und damit Materialschäden.

Wozu nimmt man eigentlich heutzutage noch den

Seite 1 von 1
Artikel 1 - 13 von 13

Schlitzantrieb? Dieser kommt in der Regel entweder aufgrund seines Zierwertes oder der leichten Bedienbarkeit zum Einsatz. So kann auch der Laie mit einem gewöhnlichen Schlitzschraubendreher die Schraube ein- oder ausdrehen.

Die DIN 84 verfügt über ein metrisches Vollgewinde, was die Einsatzmöglichkeiten vielfältig macht. Gerade die Materialauswahl bei der ist beeindruckend groß, hier haben Sie folgende Möglichkeiten:

  • Edelstahl

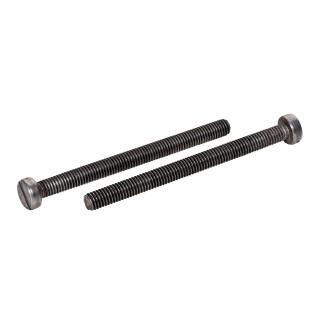

  • Stahl blank
  • Stahl gelb chromatiert

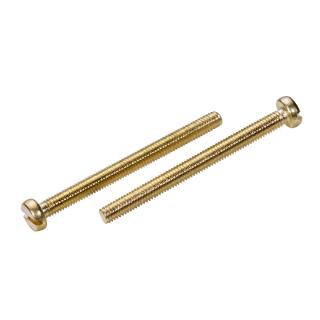

  • Messing blank
  • Messing vernickelt
  • Polyamid Kunststoff
  • Stahl vernickelt
  • Stahl verzinkt

Hierbei kommen am häufigsten die Edelstahlschrauben, verzinkter Stahl, Kunststoff und blanker Messing zum Einsatz. Nutzen Sie Schrauben in Edelstahl bei der Anwendung in feuchten Räumen oder im Freien, bzw. in Edelstahl A4 in aggressiven Umgebungen wie bei Chlor oder Salzwasser.

Ein weiterer Vorteil der DIN 84 ist das Maß. Hier sind bereits Gewindedurchmesser ab 1mm lieferbar, das sind doch mal wirklich kleine Schrauben. Bei der Länge können wir alles zwischen 2mm und 140mm liefern.

Wo kommt die DIN 84 zum Einsatz?

Das Hauptanwendungsgebiet ist der Maschinenbereich, daher spricht man auch von Maschinenbauschrauben. Aber auch bei Zeileisten kann man die Schrauben verwenden. Hierbei sollte man jedoch bedenken, dass die Leiste von der anderen Seite zugänglich sein muss, damit man die Mutter andrehen kann. Ansonsten empfiehkt sich eine Schraube mit Holzgewinde.

Wussten Sie eigentlich, dass Sie die DIN 84 fast vollständig durch die ISO 1207 ersetzen können? Wenn Sie Fragen haben oder Hilfe benötigen, dann sind wir gerne für Sie da! Bei uns finden Sie im Schraubenshop nicht nur die Zylinderschrauben und passende Muttern, sondern auch die Tabelle mit den technischen Maßen.

DIN 84 Technische Daten
Durchmesser Kopfhöhe k Kopfdurchmesser dk Schlitztiefe t Schlitzbreite n
M1 mm 0,7 mm 2 mm 0,25-0,3 mm 0,25 mm
M1,2 mm 0,8 mm 2,3 mm 0,3-0,5 mm 0,3 mm
M1,4 mm 0,9 mm 2,6 mm 0,4-0,6 mm 0,3 mm
M1,6 mm 1 mm 3 mm 0,45-0,7 mm 0,4 mm
M1,7 mm 1,1 mm 3,2 mm 0,55-0,9 mm 0,4 mm
M2 mm 1,3 mm 3,8 mm 0,6-0,8 mm 0,5 mm
M2,3 mm 1,5 mm 4,4 mm 0,7-0,9 mm 0,6 mm
M2,5 mm 1,6 mm 4,5 mm 0,7-0,9 mm 0,6 mm
M2,6 mm 1,7 mm 5 mm 0,8-1 mm 0,6 mm
M3 mm 2 mm 5,5 mm 0,9-1,15 mm 0,8 mm
M3,5 mm 2,4 mm 6 mm 1-1,2 mm 1 mm
M4 mm 2,6 mm 7 mm 1,2-1,5 mm 1 mm
M5 mm 3,3 mm 8,5 mm 1,5-1,8 mm 1,2 mm
M6 mm 3,9 mm 10 mm 1,8-2,2 mm 1,6 mm
M8 mm 5 mm 13 mm 2,1-2,6 mm 2 mm
M10 mm 6 mm 16 mm 2,4-3 mm 2,5 mm
M12 mm 6 mm 22 mm 2,4-3 mm 3 mm
