DIN 85
Flachkopfschrauben mit Schlitz
Die DIN 85 wird im Maschinenbau verschraubt. Das typische Merkmal dieser Schrauben ist der leicht angerundete flache Kopf und der Schlitzantrieb bzw. Längsschlitz. Die DIN 85 hat ein Vollgewinde, welches metrisch ist. Alternative Bezeichnungen sind Schlitzschrauben oder Gewindeschrauben. Übrigens sind viele DIN-Normteile inzwischen durch die ISO-Norm abgelöst worden. Die passende weiterlesen
DIN 85 Flachkopfschrauben Schlitz Messing
DIN 85 Flachkopfschrauben Schlitz Stahl 4.8 blank

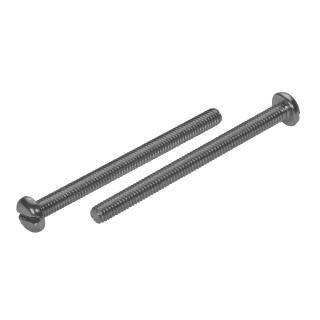

DIN 85 Flachkopfschrauben Schlitz Edelstahl 1.4571
DIN 85 Flachkopfschrauben Schlitz Edelstahl A4
DIN 85 Flachkopfschrauben Schlitz Edelstahl A2
Neben der sicheren Kopfform der Schraube bietet sie eine unglaublich große Vielfalt an verfügbaren Größen. Das bedeutet Sie bekommen bei uns nicht nur die handelsüblichen Durchmesser und Längen, sondern auch Mikroschrauben ab M1,6. Auch beim Material haben wir eine riesige Auswahl, von DIN 85 in Edelstahl unterschiedlicher Klassen, Messing, Polyamid bzw. Kunststoff bis zu blankem Stahl. Auch wenn Sie Sicherheitsschrauben suchen, finden Sie hier Flachkopfschrauben mit einem Zweilochantrieb in Edelstahl.
| DIN 85 Technische Daten | ||||
|---|---|---|---|---|
| Durchmesser | Kopfhöhe k | Kopfdurchmesser dk | Schlitztiefe t | Schlitzbreite n |
| M1,6 mm | 1 mm | 3,2 mm | 0,35-0,5 mm | 0,4 mm |
| M2 mm | 1,3 mm | 4 mm | 0,5-0,7 mm | 0,5 mm |
| M2,5 mm | 1,6 mm | 4,5 mm | 0,7-0,9 mm | 0,6 mm |
| M3 mm | 1,8 mm | 6 mm | 0,7-0,95 mm | 0,8 mm |
| M4 mm | 2,4 mm | 8 mm | 1-1,3 mm | 1 mm |
| M5 mm | 3 mm | 10 mm | 1,2-1,5 mm | 1,2 mm |
| M6 mm | 3,6 mm | 12 mm | 1,5-1,9 mm | 1,6 mm |
| M8 mm | 4,8 mm | 16 mm | 1,9-2,4 mm | 2 mm |
| M10 mm | 6 mm | 20 mm | 2,4-3 mm | 2,5 mm |
