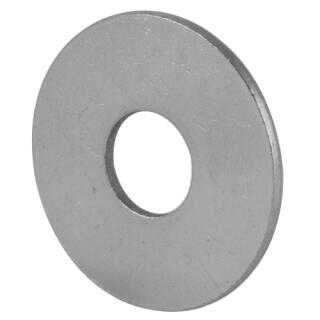

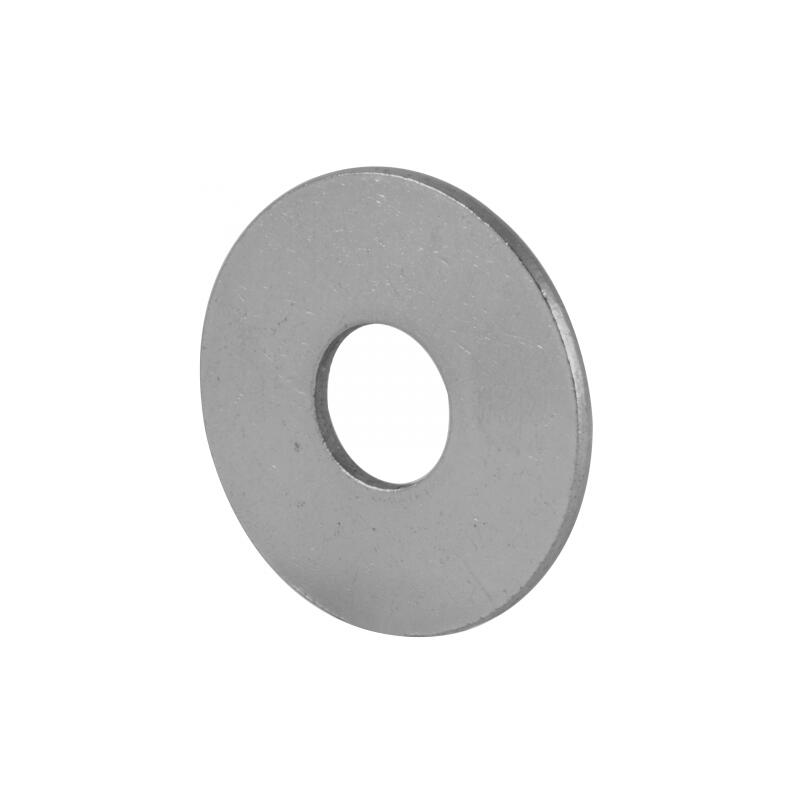

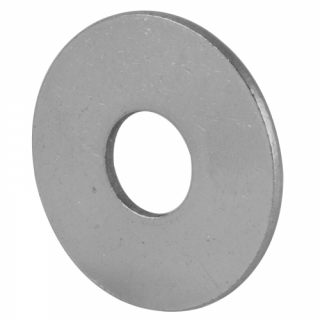

DIN 9021 Scheiben Außendurchmesser ~ 3 x Gewindedurchmesser Edelstahl A4
| Unterscheiben DIN 9021 Edelstahl A4 blank - großer Aussendurchmesser | |||
|---|---|---|---|

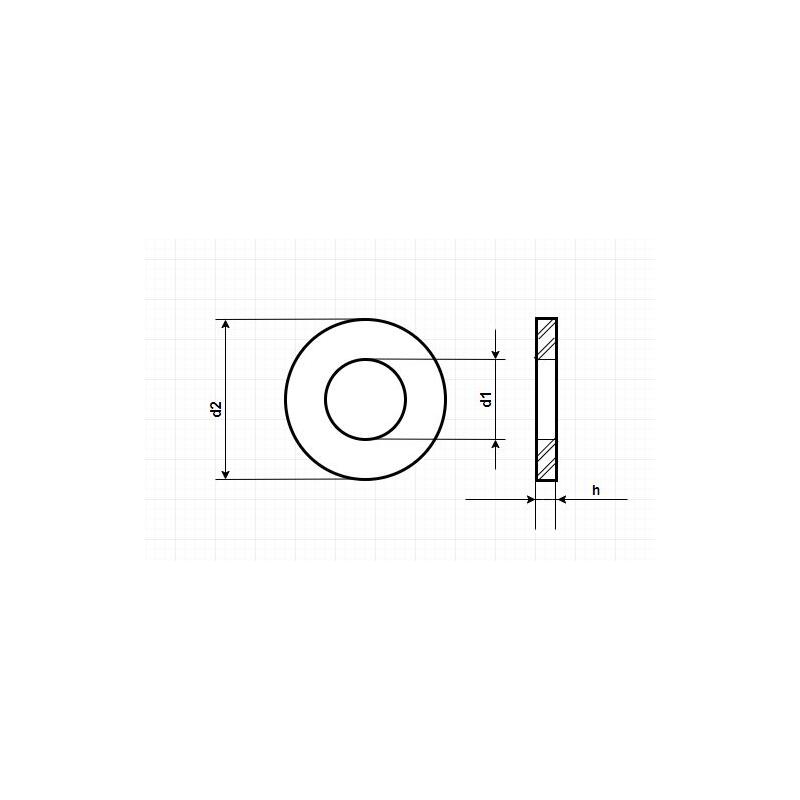

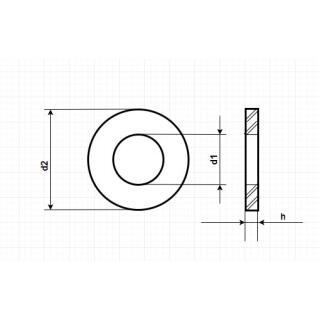

| für Schrauben: | Durchmesser d1: | Aussendurchmesser d2 max : | Stärke h: |
| M 2: | 2,2 mm | 6 mm | 0,8 mm |
| M 2,5: | 2,7 mm | 8 mm | 0,8 mm |
| M 3: | 3,2 mm | 9 mm | 0,8 mm |
| M 3,5: | 3,7 mm | 11 mm | 0,8 mm |
| M 4: | 4,3 mm | 12 mm | 1 mm |
| M 5: | 5,3 mm | 15 mm | 1,2 mm |
| M 6: | 6,4 mm | 18 mm | 1,6 mm |
| M 7: | 7,4 mm | 22 mm | 2 mm |
| M 8: | 8,4 mm | 24 mm | 2 mm |
| M 10: | 10,5 mm | 30 mm | 2,5 mm |
| M 12: | 13,0 mm | 37 mm | 3 mm |
| M 14: | 15 mm | 44 mm | 3 mm |
| M 16: | 17 mm | 50 mm | 3 mm |
| M 20: | 22 mm | 60 mm | 4 mm |
| M 24: | 26 mm | 72 mm | 5 mm |
| M 30: | 33 mm | 92 mm | 6 mm |
| M 36: | 39 mm | 110 mm | 8 mm |
