DIN 910
Unter der DIN 910 findet man Verschlussschrauben mit Bund und Gewinde. Sie gehören zur Familie der Schrauben.
Aufbau

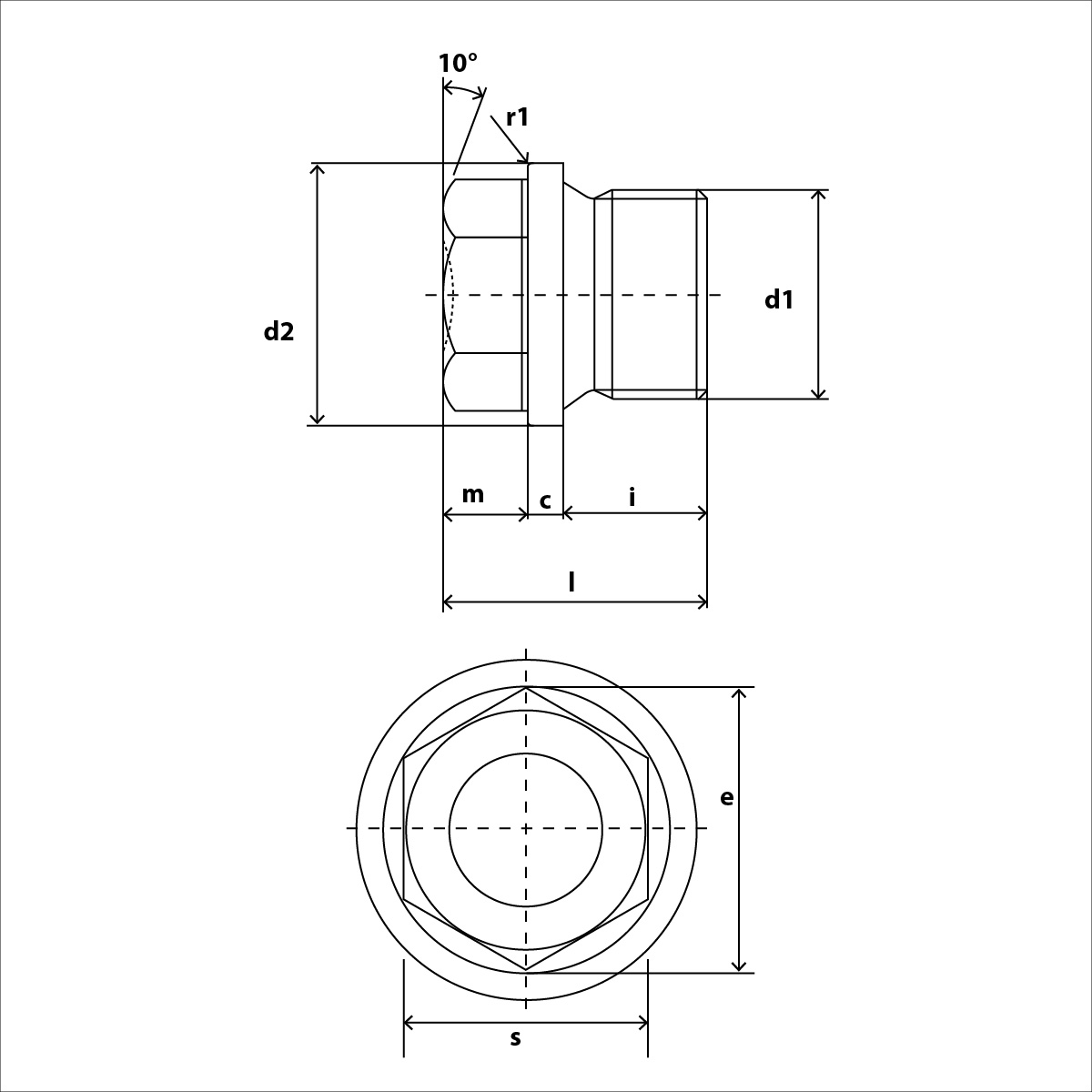

Die Verschlussschrauben der DIN 910 haben einen Sechskantkopf. Die Antriebsart ist der Außen-Sechskant. Zudem besitzen sie einen Bund und ein zylindrisches Rohrgewinde oder ein zylindrisches Feingewinde.
Anwendung
Diese Schraubenart wird, wie der Name es nahe legt, zum
Material
Verschlussschrauben der DIN 910 bieten wir Ihnen in unserem Shop aus Edelstahl, Messing, blankem Stahl und Stahl verzinkt.
Edelstahl
Gegenüber anderen Stahlsorten zeichnet sich Edelstahl durch eine besondere Reinheit aus. Edelstahl besitzt einen hohen Korrosionsschutz und ist deshalb hervorragend für Anwendungen im Außenbereich geeignet.
Messing
Auch Messing verfügt über einen guten Schutz gegen Korrosion. Messing ist eine Kupferlegierung mit einem Zinkanteil von bis zu 40 %.
Stahl blank
Stahl wird als eine Eisen-Kohlenstofflegierung, deren Kohlenstoff-Massenanteil bei maximal 2 % liegt, definiert. Der Hauptbestandteil von Stahl ist Eisen.
Stahl verzinkt
Das Verfahren des Verzinkens wird angewendet, um Stahl besser vor Korrosion zu schützen. Beim Verzinken wird Stahl mit einer dünnen Zinkschicht überzogen. Diese dünne Zinkschicht sorgt für einen aktiven Korrosionsschutz, da sie gegenüber dem edleren Eisen als Opferanode wirkt.
| DIN 910 Technische Daten | ||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Maße | c | d2 | m | s | ||||||||||||||||||||||||||||||||
| M10x1 | 3 | 14 | 6 | 10 | ||||||||||||||||||||||||||||||||
| M12x1,5 | 3 | 17 | 6 | 13 | ||||||||||||||||||||||||||||||||
| M14x1,5 | 3 | 19 | 6 | 13 | ||||||||||||||||||||||||||||||||
| M16x1,5 | 3 | 21 | 6 | 17 | ||||||||||||||||||||||||||||||||
| M18x1,5 | 4 | 23 | 6 | 17 | ||||||||||||||||||||||||||||||||
| M20x1,5 | 4 | 25 | 8 | 19 | ||||||||||||||||||||||||||||||||
| M22x1,5 | 4 | 27 | 8 | 19 | ||||||||||||||||||||||||||||||||
| M24x1,5 | 4 | 29 | 9 | 22 | ||||||||||||||||||||||||||||||||
| M26x1,5 | 4 | 31 | 10 | 24 | ||||||||||||||||||||||||||||||||
| M27x2 | 4 | 32 | 10 | 24 | ||||||||||||||||||||||||||||||||
| M30x1,5 | 4 | 36 | 10 | 24 | ||||||||||||||||||||||||||||||||
| M30x2 | 4 | 36 | 10 | 24 | ||||||||||||||||||||||||||||||||
| M33x2 | 5 | 39 | 11 | 27 | ||||||||||||||||||||||||||||||||
| M36x1,5 | 5 | 42 | 11 | 27 | ||||||||||||||||||||||||||||||||
| M36x2 | 5 | 42 | 11 | 27 | ||||||||||||||||||||||||||||||||
| M38x1,5 | 4 | 44 | 11 | 27 | ||||||||||||||||||||||||||||||||
| M42x1,5 | 5 | 49 | 12 | 30 | ||||||||||||||||||||||||||||||||
| M42x2 | 5 | 49 | 12 | 30 | ||||||||||||||||||||||||||||||||
| M45x1,5 | 5 | 55 | 12 | 30 | ||||||||||||||||||||||||||||||||
| M45x2 | 5 | 52 | 12 | 30 | ||||||||||||||||||||||||||||||||
| M48x1,5 | 5 | 55 | 12 | 36 | ||||||||||||||||||||||||||||||||
| M48x2 | 5 | 55 | 12 | 30 | ||||||||||||||||||||||||||||||||
| M52x1,5 | 5 | 60 | 12 | 30 | ||||||||||||||||||||||||||||||||
| M56x2 | 5 | 64 | 15 | 36 | ||||||||||||||||||||||||||||||||
| M64x2 | 5 | 72 | 15 | 36 | ||||||||||||||||||||||||||||||||
| G 1/8 A | 3 | 14 | 6 | 10 | ||||||||||||||||||||||||||||||||
| G 1/4 A | 3 | 18 | 6 | 13 | ||||||||||||||||||||||||||||||||
| G 3/8 A | 3 | 22 | 6 | 17 | ||||||||||||||||||||||||||||||||
| G 1/2 A | 4 | 26 | 8 | 19 | ||||||||||||||||||||||||||||||||
| G 3/4 A | 4 | 32 | 10 | 24 | ||||||||||||||||||||||||||||||||
| G 1 A | 5 | 39 | 11 | 27 | ||||||||||||||||||||||||||||||||
| G 1 1/8 A | 4 | 44 | 11 | 27 | ||||||||||||||||||||||||||||||||
| G 1 1/4 A | 5 | 49 | 12 | 30 | ||||||||||||||||||||||||||||||||
| G 1 1/3 A | 5 | 55 | 12 | 30 | ||||||||||||||||||||||||||||||||
| G 1 1/2 A | 5 | 62 | 15 | 36 | ||||||||||||||||||||||||||||||||
| G 2 A | 5 | 68 | 15 | 36 | ||||||||||||||||||||||||||||||||
