DIN 915
Unter der DIN 915 findet man Gewindestifte mit Innensechskant und Zapfen. Sie gehören zur Familie der Schrauben und entsprechen der ISO 4028.
Aussehen
Gewindestifte sind praktisch Schrauben ohne Kopf. Der englische Name bringt ihr Aussehen auf den Punkt: headless screw, also kopflose Schraube. Umgangssprachlich werden sie als Wurmschrauben oder Madenschrauben bezeichnet. Wurmschrauben der
Anwendung
Gewindestifte kommen immer dann zum Einsatz, wenn etwas unauffällig fixiert werden soll. Sie lassen sich so tief in das Material verschrauben, dass sie vollständig darin verschwinden und deshalb nicht mehr zu sehen sind. Sie haben einen hervorragenden Achs- und Torsionswiderstand. Sie werden häufig für die Montage von Wasserhähnen oder Türgriffen eingesetzt. Damit die Madenschraube mit Zapfen benutzt werden kann, muss in das Bauteil ein Loch vorgebohrt werden, in das dann der Zapfen eingeschraubt wird. So wird sichergestellt, dass die Fixierung absolut verdrehsicher ist.
Material
Die Gewindestifte der DIN 915 bieten wir Ihnen in unserem Shop aus Edelstahl, Stahl blank und Stahl verzinkt an.

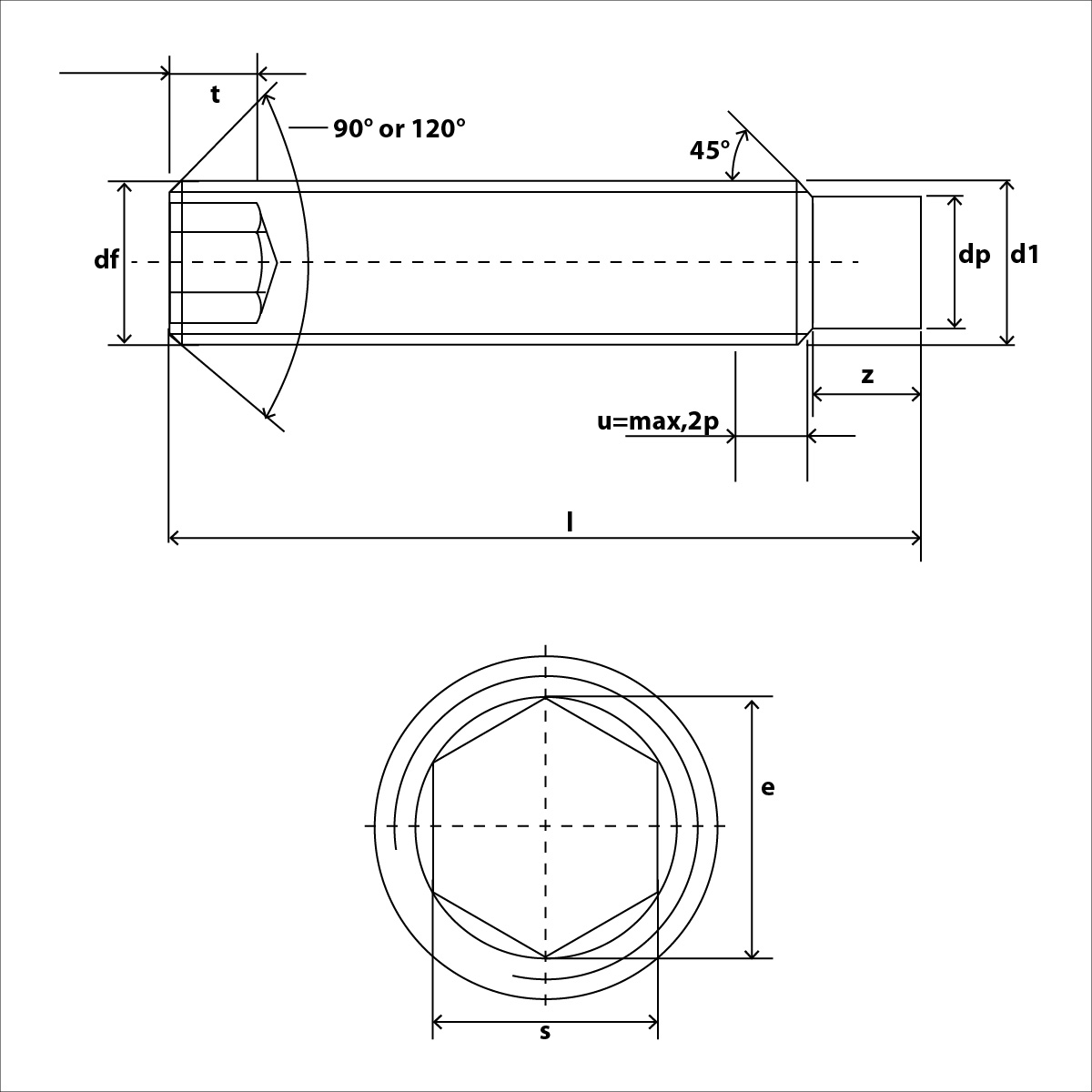

| DIN 915 Technische Daten | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | s | e | |||||||||||
| M2 | 0,9 | 1 | |||||||||||
| M2,5 | 1,3 | 1,5 | |||||||||||
| M3 | 1,5 | 2 | |||||||||||
| M4 | 2 | 2,5 | |||||||||||
| M5 | 2,5 | 3,5 | |||||||||||
| M6 | 3 | 4 | |||||||||||
| M8 | 4 | 5,5 | |||||||||||
| M10 | 5 | 7 | |||||||||||
| M12 | 6 | 8,5 | |||||||||||
| M14 | 6 | 10 | |||||||||||
| M16 | 8 | 12 | |||||||||||
| M20 | 10 | 15 | |||||||||||
| M24 | 12 | 18 | |||||||||||
