DIN 93
DIN 93 bei den Sicherungsblechen mit Lappen handelt es sich um Unterlegscheiben zur Schraubensicherung. Die DIN 93 wurde vom Deutschen Institut für Normung ersatzlos zurückgezogen ist aber weiter wie gewohnt lieferbar.
Bei uns im Theo Schraubeshop finden Sie die Sicherungsbleche in drei verschiedenen Materialien - Stahl blank, Stahl verzinkt und Edelstahl. Am häufigsten kommt hierbei
Seite 1 von 1
Artikel 1 - 4 von 4

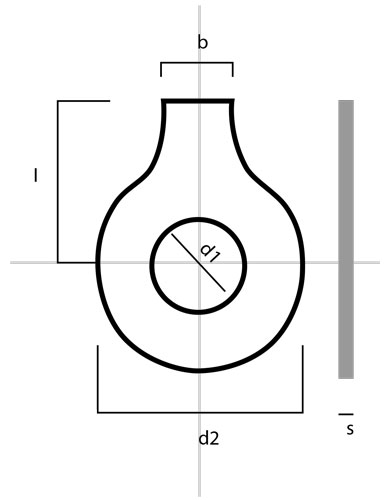

Edelstahl zum Einsatz, da es gängiger ist und somit günstiger. Im folgenden finden Sie eine Tabelle mit allen technischen Maßen:
| DIN 93 Technische Daten | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Maß | Außen- durchmesser d2 | Lappen- Breite b | Mitte - Lappen l | Stärke s | passendes Gewinde | ||||||
| 3,2 | 12 | 4 | 13 | 0,38 | M3 | ||||||
| 3,7 | 12 | 4 | 13 | 0,38 | M3,5 | ||||||
| 4,3 | 14 | 5 | 14 | 0,38 | M4 | ||||||
| 5,3 | 17 | 6 | 16 | 0,5 | M5 | ||||||
| 6,4 | 19 | 7 | 18 | 0,5 | M6 | ||||||
| 8,4 | 22 | 8 | 20 | 0,75 | M8 | ||||||
| 10,5 | 26 | 10 | 22 | 0,75 | M10 | ||||||
| 13 | 30 | 12 | 28 | 1 | M12 | ||||||
| 15 | 33 | 12 | 28 | 1 | M14 | ||||||
| 17 | 36 | 15 | 32 | 1 | M16 | ||||||
| 19 | 40 | 18 | 36 | 1 | M18 | ||||||
| 21 | 42 | 18 | 36 | 1 | M20 | ||||||
| 23 | 50 | 20 | 42 | 1 | M22 | ||||||
| 25 | 50 | 20 | 42 | 1 | M24 | ||||||
| 28 | 58 | 23 | 48 | 1,6 | M27 | ||||||
| 31 | 63 | 26 | 52 | 1,6 | M30 | ||||||
| 34 | 68 | 28 | 56 | 1,6 | M33 | ||||||
| 37 | 75 | 30 | 60 | 1,6 | M36 | ||||||
| 40 | 82 | 32 | 64 | 1,6 | M39 | ||||||
| 43 | 88 | 35 | 70 | 1,6 | M42 | ||||||
| 46 | 95 | 38 | 75 | 1,6 | M45 | ||||||
| 50 | 100 | 40 | 80 | 1,6 | M48 | ||||||
| 54 | 105 | 44 | 85 | 1,6 | M52 | ||||||
