Anwendung und Allgemeines
Mit dieser Schraube lässt sich alles befestigen! Egal, ob Sie draußen ein Verbindungsstück ihres Wintergartens oder drinnen ein Tischbein befestigen wollen. Es kommt auch nicht darauf an, welche Materialien Sie verbinden wollen. Holz-zu Holz lässt sich genauso gut wie Holz-zu-Metall oder reine Metallverbindungen verarbeiten. Obendrein können Sie auch als industrieller Hersteller Gebrauch von diesem Produkt machen.
Kopfform
Die DIN 933 beschreibt den allseits beliebten Sechskantkopf. Die Seiten stehen in einem 120-Grad-Winkel zueinander und bieten eine optimale Kraftübertragung des Anzug-Drehmoments.
Gewinde
Auch das metrische Vollgewinde ist ein Charakteristikum der DIN 933. Dementsprechend findet sich hier keine scharfe Spitze, und die Sicherung mit einer Mutter ist auch notwendig. Die entsprechenden Muttern für alle Größen finden Sie bei uns im Shop. Suchen Sie nach einer Sechskantschraube mit Teilgewinde? Versuchen Sie es mit der DIN 931!
Antrieb
Dem Namen des Kopfes nicht unähnlich bietet der Außensechskantantrieb die erwähnte Kraftübertragung. Die praktische Anbringung mit Maul-, Ring- oder Steckschlüssel hat dieser Schraubenart einen umgangssprachlichen Namen eingeholt: Schlüsselschraube. Fachlich korrekt ist dieser Name also nur bedingt.
Material
Auch wenn es dieses Modell in jeder beliebigen Materialausführung bei uns im Shop gibt, besteht diese Ausführung aus blankem Stahl. In schlichtem Schwarz besticht sie mit einem unauffälligen Design, dass nicht ins Auge fällt. Sollten Sie diese Schraube für Outdoor-Arbeiten verwenden, behalten Sie im Hinterkopf, dass blanker Stahl anfällig für Korrosionserscheinungen ist. Folgerichtig sollte langfristiger Wasserkontakt vermieden werden.
Stahl ist aufgrund seiner Beständigkeit der beliebteste Werkstoff zur Schraubenherstellung. Mit einer Festigkeit von 8.8, was einer Zugfestigkeit von 800 n/mm² und einer Streckgrenze von 640 n/mm² entspricht, befindet sich diese Schraube im oberen Mittelmaß und hält den meisten Belastungen stand.
Passendes Zubehör
Was auch immer Sie zur Montage brauchen, egal ob passende Mutter, Schlüssel jeder Art oder Sonstiges finden Sie bei uns im Shop.
DIN-Norm / ISO-Norm
Wie bei jeder anderen DIN-Norm gibt es auch zur DIN ? 933 eine passende ISO-Norm. In diesem Fall handelt es sich um die ISO 4017. Diese Norm beschreibt Sechskantschrauben mit Vollgewinde. Genauere technische Daten finden Sie weiter unten.
Technische Zeichnung und Daten
| DIN 933 Technische Daten | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Maße | s | k | a max. | ||||||
| M2 | 4 | 1,4 | 1,2 | ||||||
| M3 | 5,5 | 2 | 1,5 | ||||||
| M4 | 7 | 2,8 | 2,1 | ||||||
| M5 | 8 | 3,5 | 2,4 | ||||||
| M6 | 10 | 4 | 3 | ||||||
| M7 | 11 | 4,8 | 3 | ||||||
| M8 | 13 | 5,3 | 3,75 | ||||||
| M10 | 17 | 6,4 | 4,5 | ||||||
| M12 | 19 | 7,5 | 5,25 | ||||||
| M14 | 22 | 8,8 | 6 | ||||||
| M16 | 24 | 10 | 6 | ||||||
| M18 | 27 | 11,5 | 7,5 | ||||||
| M20 | 30 | 12,5 | 7,5 | ||||||
| M22 | 32 | 14 | 7,5 | ||||||
| M24 | 36 | 15 | 9 | ||||||
| M27 | 41 | 17 | 9 | ||||||
| M30 | 46 | 18,7 | 10,5 | ||||||
| M33 | 50 | 21 | 10,5 | ||||||
| M36 | 55 | 22,5 | 12 | ||||||
| M39 | 60 | 25 | 12 | ||||||
| M42 | 65 | 26 | 13,5 | ||||||
| M45 | 70 | 28 | 13,5 | ||||||
| M48 | 75 | 30 | 15 | ||||||
| M52 | 80 | 33 | 15 | ||||||
| M56 | 85 | 35 | 16,5 | ||||||
| M64 | 95 | 40 | 18 | ||||||

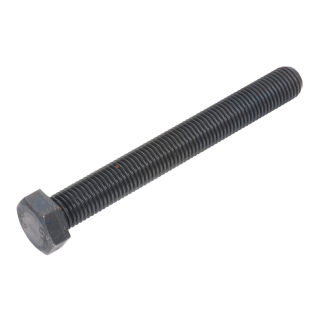

| Kopfform: | Sechskantkopf |
| Antrieb: | Außen-Sechskant |
| Durchmesser: | 4 |
| Länge: | 45 |
| Material: | blank |
| Norm: | DIN 933 |
| Inhalt: | 500,00 Stück |
