DIN 938
Unter der DIN 938 findet man Stiftschrauben mit Einschraubende. Sie gehören zur Gruppe der Stiftschrauben und zur Familie der Schrauben.
Aufbau

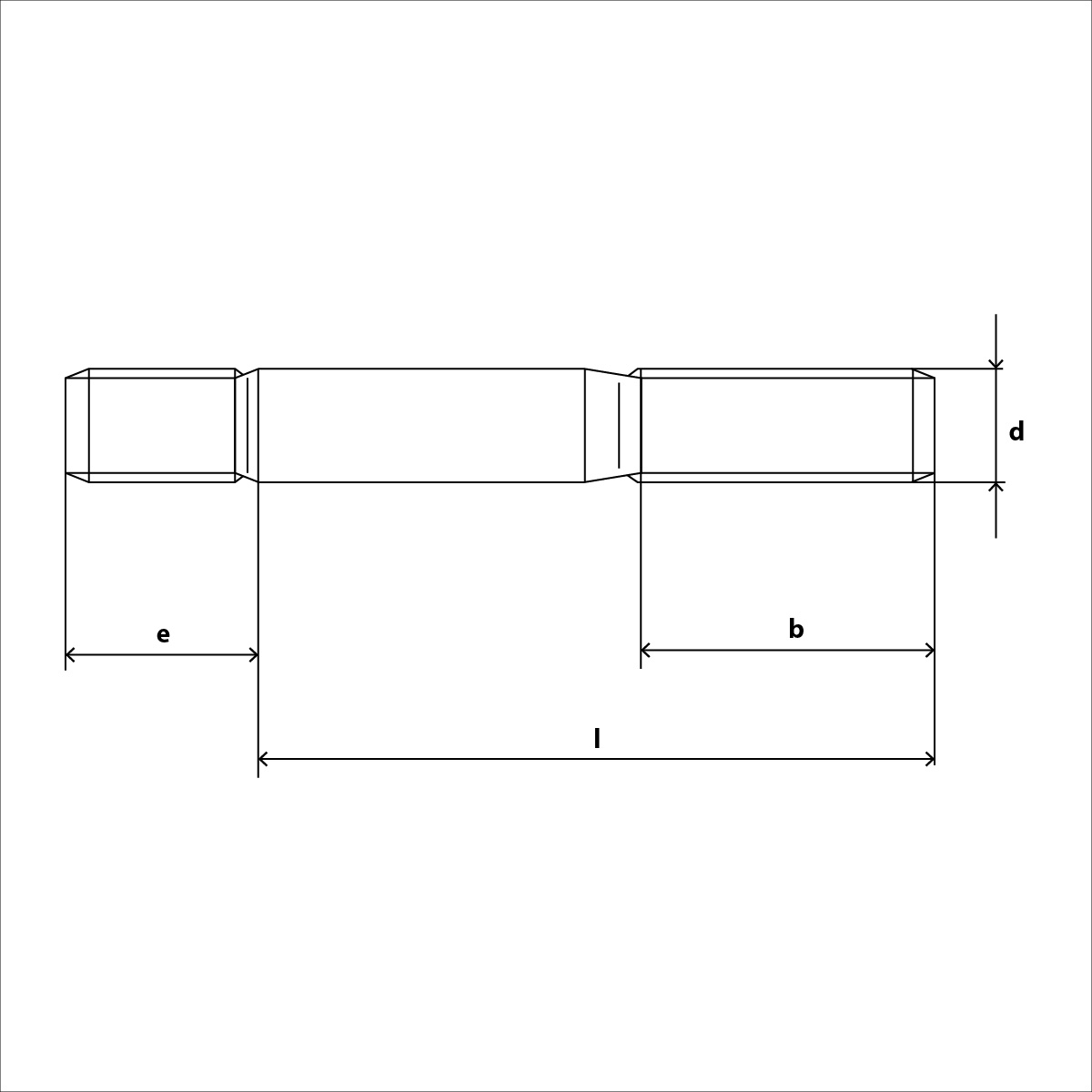

Schrauben der DIN 938 sind Schrauben ohne Antrieb und ohne angeschmiedeten Kopf. Ausgestattet sind sie mit zwei Gewindeenden und einem innenliegenden Schaft. Die Enden werden als Einschraubende und Mutternende bezeichnet. Das Mutternende dient zur
Einsatz
Müssen Verbindungen geschaffen werden, die häufig gelöst werden sollen, kommen Stiftschrauben der DIN 938 zum Einsatz.
Material
In unserem Shop bieten wir Ihnen Stiftschrauben der DIN 938 aus Stahl blank, Stahl verzinkt und Edelstahl an.
Stahl blank
Stahl wird definiert als eine Eisen-Kohlenstoffverbindung, deren Kohlenstoff-Massenanteil bei maximal 2 % liegt. Der Hauptbestandteil von Stahl ist Eisen. Um bei einigen Stahlsorten gewünschte Stahleigenschaften zu erhalten, werden ihnen bestimmte Elemente nachträglich hinzu legiert. Die Eigenschaften von Stahl sind abhängig vom Wärmebehandlungszustand, dem Mengenanteil der Begleitelemente sowie dem Mengenanteil der nachträglich hinzu legierten Legierungselemente.
Stahl verzinkt
Um Stahl besser vor Korrosion zu schützen, wird er verzinkt. Beim Verzinken wird der Stahl mit einer dünnen Zinkschicht überzogen. Die dünne Zinkschicht sorgt für einen aktiven Korrosionsschutz, indem sie gegenüber dem edleren Eisen als Opferanode wirkt.
Edelstahl
Gegenüber anderen Stahlsorten zeichnet sich Edelstahl durch seine besondere Reinheit aus. Er eignet sich für Einsätze im Außenbereich, da er gut gegen Korrosion geschützt ist.
| DIN 938 Technische Daten | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Maße | b1 | x1 | x2 | b2(l < 125mm) | b2(l < 200mm) | b2 (l > 200mm) | ||||||
| M5 | 5 | 2 | 1 | 16 | 22 | - | ||||||
| M6 | 6 | 2,5 | 1,25 | 18 | 24 | |||||||
| M8 | 8 | 3,2 | 1,6 | 22 | 28 | 2- | ||||||
| M10 | 10 | 3,8 | 1,9 | 26 | 32 | 45 | ||||||
| M12 | 12 | 4,3 | 2,2 | 30 | 36 | 49 | ||||||
| M14 | 14 | 5 | 2,5 | 34 | 40 | 53 | ||||||
| M16 | 16 | 5 | 2,5 | 38 | 44 | 57 | ||||||
| M18 | 18 | 6,3 | 3,2 | 42 | 48 | 61 | ||||||
| M20 | 20 | 6,3 | 3,2 | 46 | 53 | 65 | ||||||
| M24 | 24 | 7,5 | 3,8 | 54 | 60 | 73 | ||||||
| M27 | 27 | 7,5 | 3,8 | 60 | 66 | 79 | ||||||
| M30 | 30 | 9 | 4,5 | 66 | 72 | 85 | ||||||
