DIN 985
Unter der DIN 985 findet man selbstsichernde Sechskantmuttern der niedrigen Form. Sie gehören zur Gruppe der Sicherungsmuttern, zur Familie der Muttern und entsprechen der ISO 10511.
Aussehen und Anwendung
Im Prinzip ähneln die Muttern der DIN-Norm 985 rein äußerlich normalen Sechskantmuttern sehr stark. Sie haben eine sechseckige Form und in der Mitte ein Loch mit einem Gewinde.
Seite 1 von 1
Artikel 1 - 17 von 17
Allerdings hat die Sicherungsmutter noch zusätzlich eine ringförmige Erhöhung auf der Oberseite. Darin befindet sich auf der Innenseite eine Nut, in der ein Ring aus Kunststoff liegt. Bei der Montage auf einen Schraubenbolzen verformt das Schraubengewinde den Kunststoffring der Sicherungsmutter und sichert dadurch den Sitz der Stoppmutter. Die Mutter kann aufgrund der Verformung des Kunststoffrings nicht mehr von Hand gelöst werden und ist auch nicht wiederverwendbar.
Material

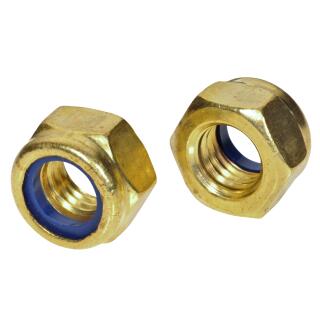

Sechskantmuttern der DIN 985 bieten wir Ihnen in unserem Shop aus Messing, Edelstahl, Stahl gelb chromatiert, Stahl verzinkt und Stahl zinklamellenbeschichtet an.

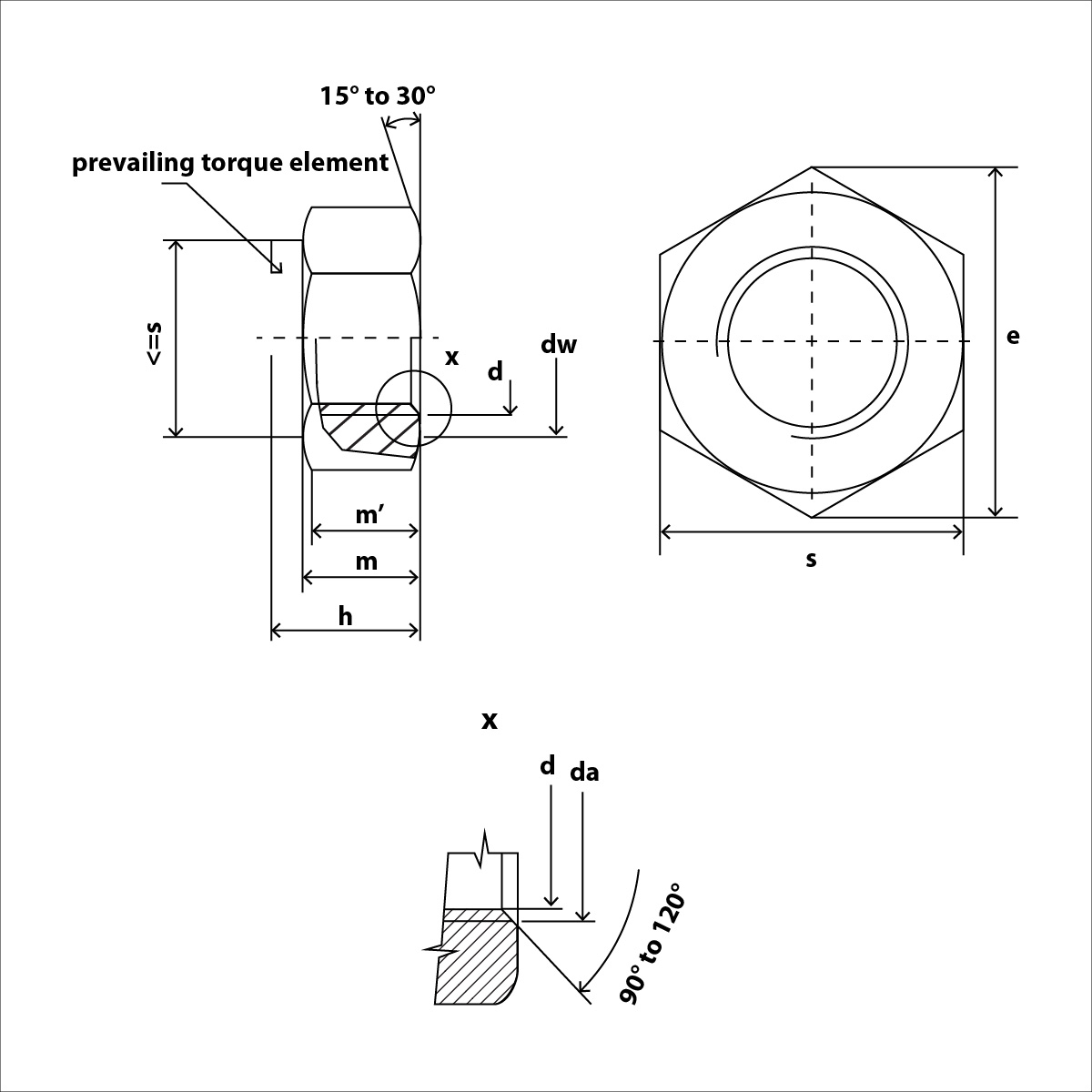

| DIN 985 Technische Daten | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d mm. | s | e min. | m | h max. | |||||||||||||
| M2 | 4 | 4,38 | 2 | 3 | |||||||||||||
| M2,5 | 5 | 5,45 | 2,2 | 5,5 | |||||||||||||
| M3 | 5,5 | 6,08 | 2,7 | 4 | |||||||||||||
| M4 | 7 | 7,74 | 3,2 | 5 | |||||||||||||
| M5 | 8 | 8,87 | 3,5 | 5 | |||||||||||||
| M6 | 10 | 11,05 | 4,5 | 6 | |||||||||||||
| M8 | 13 | 14,38 | 6 | 8 | |||||||||||||
| M10 | 17 | 18,9 | 7 | 10 | |||||||||||||
| M12 | 19 | 21,1 | 9 | 12 | |||||||||||||
| M14 | 22 | 24,49 | 10 | 14 | |||||||||||||
| M16 | 24 | 26,75 | 11 | 16 | |||||||||||||
| M18 | 27 | 30,14 | 14 | 18,5 | |||||||||||||
| M20 | 30 | 33,53 | 15 | 20 | |||||||||||||
| M24 | 36 | 39,98 | 16 | 24 | |||||||||||||
| M27 | 41 | 45,63 | 19 | 27 | |||||||||||||
| M30 | 46 | 51,28 | 23 | 30 | |||||||||||||
| M36 | 55 | 61,31 | 28 | 36 | |||||||||||||
