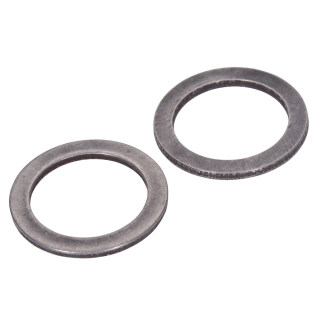

DIN 988 Passscheiben Stahl blank

Artikelnummer: 12380

Größe
VPE

Preis auf Anfrage
Stk
sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Passscheiben DIN 988 als Ausgleichsscheiben

Passscheiben werden auch als Distanzscheiben bezeichnet und haben eine Zylinderform. Es handelt sich hierbei um eine Sicherungsscheibe zum Ausgleich des Axial-Spiels. In der Industrie, im Fahrzeugbau, Maschinenbau und bei Getrieben werden die Passscheiben verwendet, um Spalten anzugleichen oder zu füllen. Gerade bei runden Verbindungselementen kommt es oft zu einem Spalt.

Verwendungszweck

Da es in jeder Fertigung Toleranzen gibt, welche unterschiedliche Maße aufweisen, wurden diese Ausgleichsscheiben entwickelt. Sie sind nach DIN-Norm 988 genormt und in den Maßen festgelegt. Durch die Dickenunterschiede im Rythmus von 0,1 mm kann man hierbei fast jede beliebige Höhe passend ausgleichen. Man spricht hier von der Dickenstufung. Sollten die genormten Maße nicht zum Spalt Ihrer Bauteile passen, dann sollten Sie eine nicht genormte Passcheibe verwenden, da man hier noch weitere Größen findet die nicht in der Norm geregelt sind. Um die benötigte Stärke und die damit verbundene Dickenkombination zu ermitteln, werden die breitesten Abstände des Spalts gemessen, also die Endmaße.

Aber auch eine Sonderscheibe, die speziell für Ihr Vorhaben angepasst wird und als Abpassscheibe dient ist denkbar. Natürlich muss man hierbei beachten, dass so eine Sonderanfertigung wesentlich teurer ist. Das kommt dadurch, dass diese nicht in entsprechend hohen Stückzahlen hergestellt werden und in mehreren Arbeitsgängen gedreht, gesägt und geschliffen werden. So ist das Verfahren auch nochmal aufwendiger als die Massenproduktion.

Material und Größen

Die hier gewählten Passscheiben sind aus blankem Stahl. Wir bieten die Scheiben aber auch in Edelstahl an. Wenn es für Ihr Projekt keinen Unterschied macht, dann sollten Sie keinen Edelstahl wählen, da dieser Material-geschuldet wesentlich kostenintensiver ist. Die blanken Ausgleichsscheiben sind in einem Durchmesser von 3-130 mm lieferbar. Wir bieten diverse Scheibengrößen auch in unterschiedlichen Verpackungsgrößen an – so können Sie auch zu günstigen Preisen die passende Stückzahl beziehen. Wenn Sie technische Fragen oder Anmerkungen haben, dann helfen unsere Mitarbeiter gerne per Telefon oder Mail weiter – denn Beratung wird bei uns groß geschrieben.

DIN 988 Technische Daten
Nenngröße d1 d2 h
M3 3 6 lt. Abmessung
M5 4 8 lt. Abmessung
M6 6 12 lt. Abmessung
M8 8 14 lt. Abmessung
M10 10 16 lt. Abmesusng
M12 12 18 lt. Abmessung
M14 14 20 lt. Abmessung
M15 15 21 lt. Abmessung
M16 16 22 lt. Abmessung
M17 17 24 lt. Abmessung
M18 18 25 lt. Abmessung
M20 20 28 lt. Abmessung
M22 22 30/32 lt. Abmessung
M25 25 35/36 lt. Abmessung
M26 26 37 lt. Abmessung
M28 28 40 lt. Abmessung
M30 30 42 lt. Abmessung

Durchmesser: 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 20 22 25 26 28 30 32 35 36 37 40 42 45 48 50 52 55 56 60 63 65 70 75 80 90 100 110 130
Material: blank
Norm: DIN 988
