DIN 99

Unter der DIN 99 findet man Kegelgriffe, die zur Familie der Griffe gehören. Die Griffaufnahme erfolgt durch ein Gewinde. Der Zweck eines Griffes liegt hauptsächlich darin, das Halten, Ergreifen oder die mechanische Bedienung eines Gegenstandes möglich zu machen beziehungsweise zu erleichtern. Griffe gibt es in vielen verschiedenen Bauformen. Jedoch müssen alle Bauformen drei grundlegende Eigenschaften erfüllen. Sie müssen ausreichend stabil sein, um das entsprechende Objekt zu bewegen oder sie müssen einen Mechanismus aufweisen, der die Kraft auf andere Weise weiterleitet. Zudem müssen sie über ein ausreichendes Ausmaß verfügen, damit sie mit der Hand umgriffen werden können. Außerdem muss eine Extension hinter dem Äquator vorliegen, um eine ausreichende Stabilität beim Greifen zu erreichen.

Verfügbarkeit Standard Artikelname von A bis Z Artikelname von Z bis A Preis aufsteigend Preis absteigend Gewicht Artikelnummer Erscheinungsdatum Neueste zuerst GTIN Bestseller Bewertungen
10 20 30 40 50
Artikel 1 - 3 von 3
Artikel 1 - 3 von 3

Material

Kegelgriffe DIN 99 gibt es aus Edelstahl, Stahl blank und Stahl verzinkt.

Was bezeichnen die Buchstaben nach der DIN-Norm?

Nach der Bezeichnung DIN 99 finden Sie entweder den Buchstaben N, L, M oder K. Dabei steht N für einen Griff mit Gewinde und geneigter Griffachse, L für einen Kegelgriff mit geneigter Griffachse und Bohrung. DIN 99 M bezeichnet einen Kegelgriff mit gerader Griffachse und Gewinde, während der Buchstabe K nach der Normbezeichnung für eine gerade Griffachse mit Bohrung.

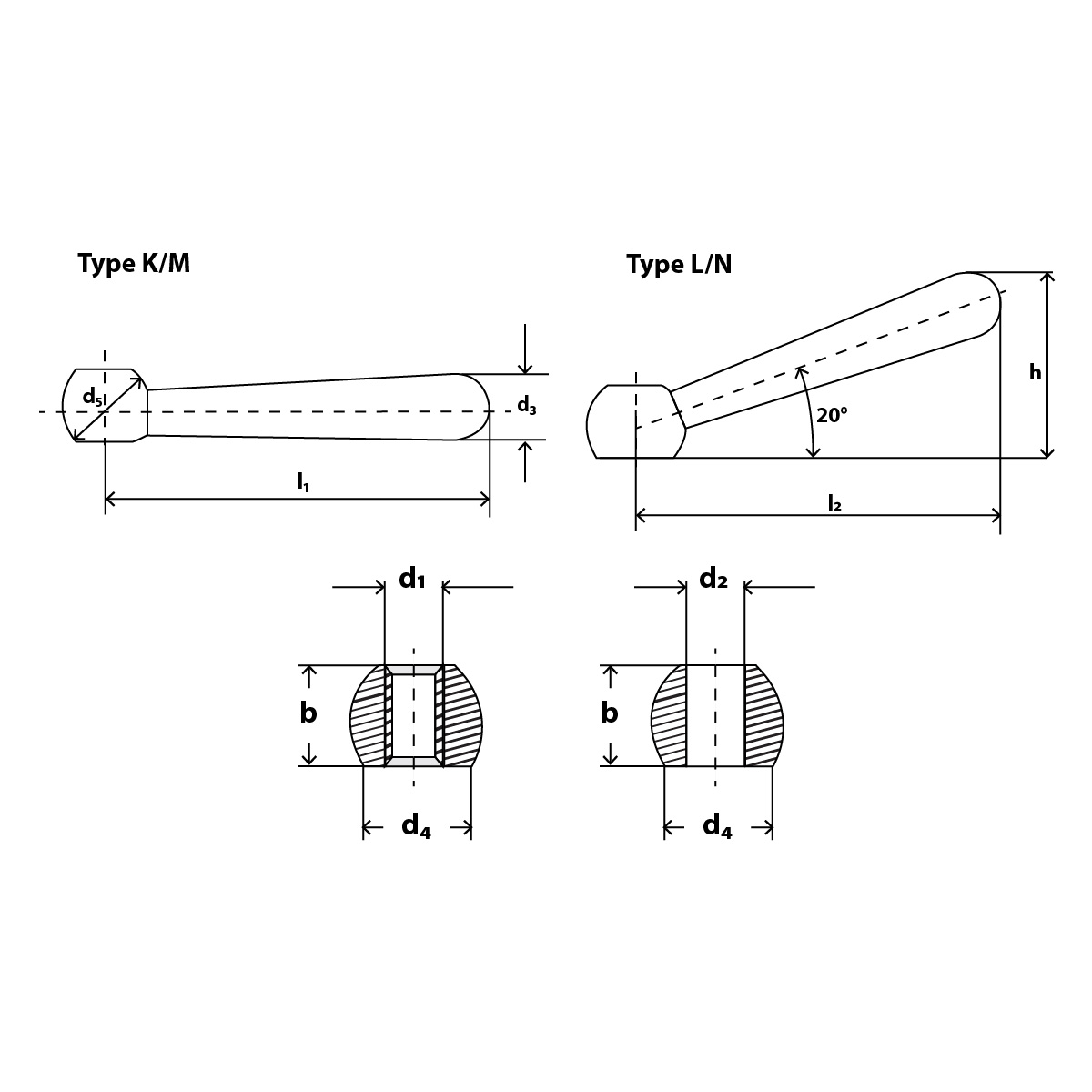

DIN 99 Skizze

DIN 99 Technische Daten
l1 Gewinde d1 Bohrung d2 H7 b d3 d4 ˜ d5 -0,2 h ˜ l2 ˜
50 M6 B6 9,5 8 7,5 12 24 48
63 M8 B8 12 10 11 16 30 60
80 M10 B10 14,5 13 15 20 38 76
100 M12 B12 18,5 16 19 25 47 95
125 M16 B16 24 20 23,5 32 59,5 119
160 M20 B20 30 25 29,5 40 76 152
200 M24 B24 40 32 33 50 97 190
