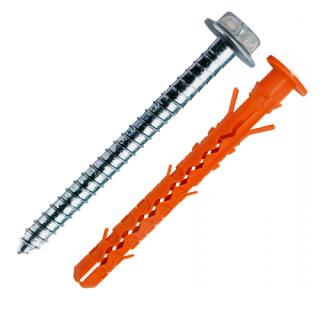

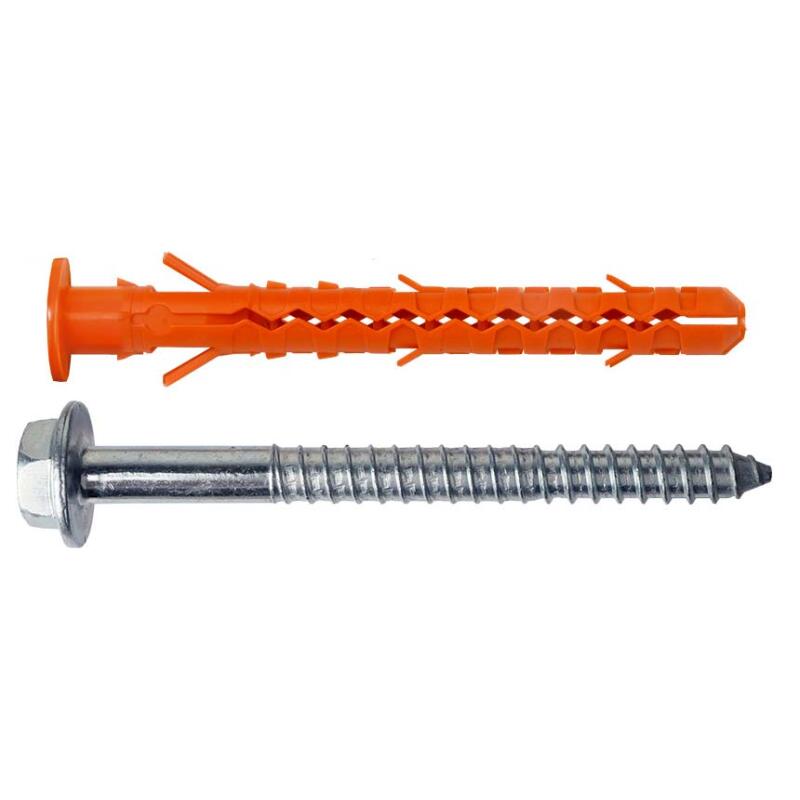

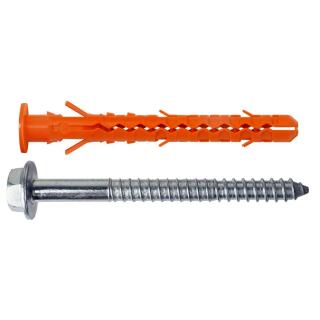

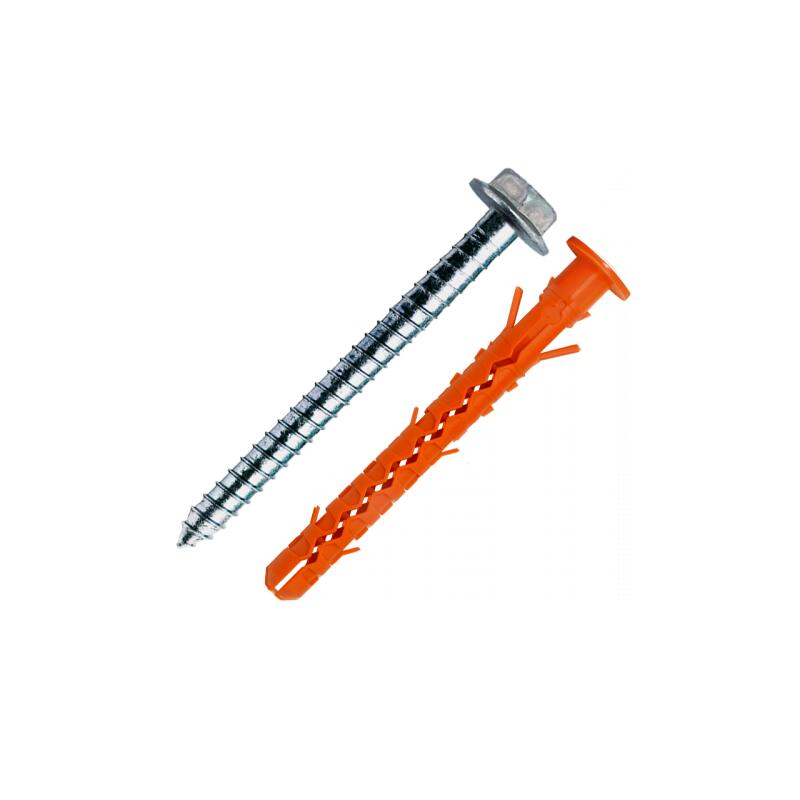

Die MB-Fassadendübel von mungo sind die ideale Wahl, wenn Sie einen Fassadendübel suchen, welchen Sie für labile Baustoffe einsetzen können. Ansonsten gibt es auch noch die Linie MQL und MBR. Der MQL-Dübel wird universell und der MBR bei festen Baustoffen verwendet. Alle Fassadendübel werden inklusive der passenden Sicherheits-Schrauben geliefert!
Zulassungen
Folgende Zulassungen hat der Dübel:
ETA-Zulassung Europäische Technische Bewertung ETAG 020
F90 Bewertung des Widerstandes unter Brandbeanspruchung F90
Nylon Nylon Qualität PA6 Geprüfter Dübelwerkstoff
Baustoffe
In folgenden Baustoffen können Sie den Dübel verbauen:
Lochstein Hochlochziegel, Kalksandstein
Kalksandstein
Vollziegel
Leichtbeton Gasbeton, Porenbeton, Bims
Eigenschaften und Merkmale
Dieser Fassadendübel hat folgende Merkmale:
- Kopfform: Sechskantkopf mit Bund und Kragen
- Material: Stahl verzinkt
- Antrieb: Außen-Sechskant kombiniert mit Innenstern
Eigenschaften MB-Fassadendübel
- ETAG 020 - Zugelassen als Mehrfachbefestigung von nichttragenden Systemen zur Verankerung im Beton und Mauerwerk
- Bewertung des Widerstandes unter Brandbeanspruchung F90 für die Befestigung von Fassadensystemen
- Zugelassen und besonders geeignet für den Einsatz in Lochstein, Mauerwerk und Porenbeton
- Porenbeton: Bohr-Ø 9mm, Setztiefe 90mm
- MB mit verlängerter Spreizzone für optimalen Anpressdruck in labilen Baustoffen
- Einschlagsicherung verhindert die vorzeitige Spreizung des Dübels beim Setzen
- Halteschwerte verhindern das Mitdrehen im Bohrloch
- Überlange Dübel einteilig gespritzt bis 300mm
- Dübel aus hochwertigem Polyamid PA 6 gefertigt
- Durchsteckmontage
- Anwendungen im Innenbereich (verzinkt) und Aussenbereich (rostfrei)
Anwendungen
Bei folgenden Anwendungen kommt der MB zum Einsatz:
- Fassadenbefestigungen
- Profile
- Unterkonstruktionen
- Rahmen
Montage
So einfach wird der Dübel montiert:
Bohrloch bohren
Dübel einsetzen
Bauteil befestigen
fertig
Video
Hier finden Sie ein Video zum Produkt:
Branchen
In folgenden Branchen wird der MB verbaut:
Fassadenbau und Gerüstbau
Holzbau
Stahlbau und Metallbau

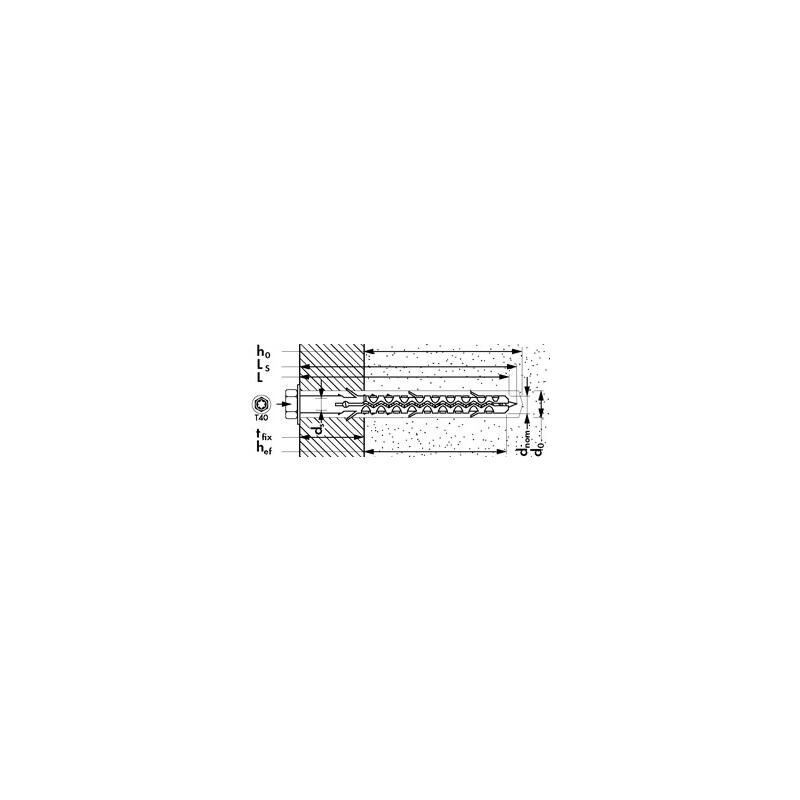

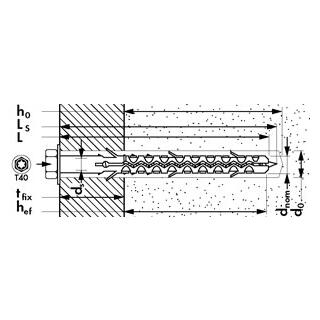

| Technische Daten | ||
|---|---|---|
| Dübel- und Bohr-Ø mm | dnom = d0 | 10 |
| Dübellänge mm | L | 100 |
| Nutzlänge mm | tfix | 30 |
| Schrauben-Ø mm | ds | 7 |
| Schraubenlänge mm | Ls | 105 |
| Bohrlochtiefe mm | h0 | 80 |
| Eff. Verankerungstiefe mm | hef | 70 |
| Schlüsselweite | SW | 13 |
| Verpackung | ||
| Verpackt zu Stück | 50 | |
| FS | FS51 | |
| Inhalt pro Sammelkarton | 300 | |
| SK | SK32 | |
| Menge pro Palette | 7200 | |
| Technische Daten | ||
| Lochstein zul. Last (kN) | 0.3 | |
| Leichtbeton zul. Last (kN) | 0.5 | |
| Porenbeton zul. Last (kN) 1) | 0.3 | |
| Biegemoment (Nm) Stahl galv. 1) | 11.1 | |
| Biegemoment (Nm) Nichtr. Stahl 1) | 10.4 | |
| Zusatzinformationen | ||
| Gewicht FS | 2.046 kg | |
| Gewicht SK | 12.543 kg | |
| Typ | 10 x 100 / 30 | |
| 1) Mungo Labor geprüft | ||
| Wichtig: Empfohlene Lasten | ||
| Die zugelassenen Lasten sowie die genauen Spezifikationen der Steine entnehmen Sie bitte der Europäischen Technischen Bewertung 15/0068 | ||
| Zul. Last: zentr. Zug, Querlast und Schräglast | ||
| In Lochstein und Leichtbeton ohne Schlag bohren | ||
| 1 kN ? 100 kg | ||
| Sicherheitsfaktor 2.5 | ||
| Werte nur bei Verwendung der Mungo Sicherheitsdübelschraube | ||
| Durchmesser: | 10 |
| Länge: | 100 100 |
| Material: | Stahl verzinkt |
| Inhalt: | 50,00 Stück |
