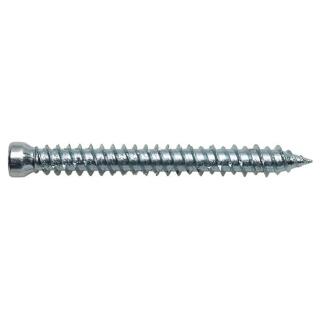

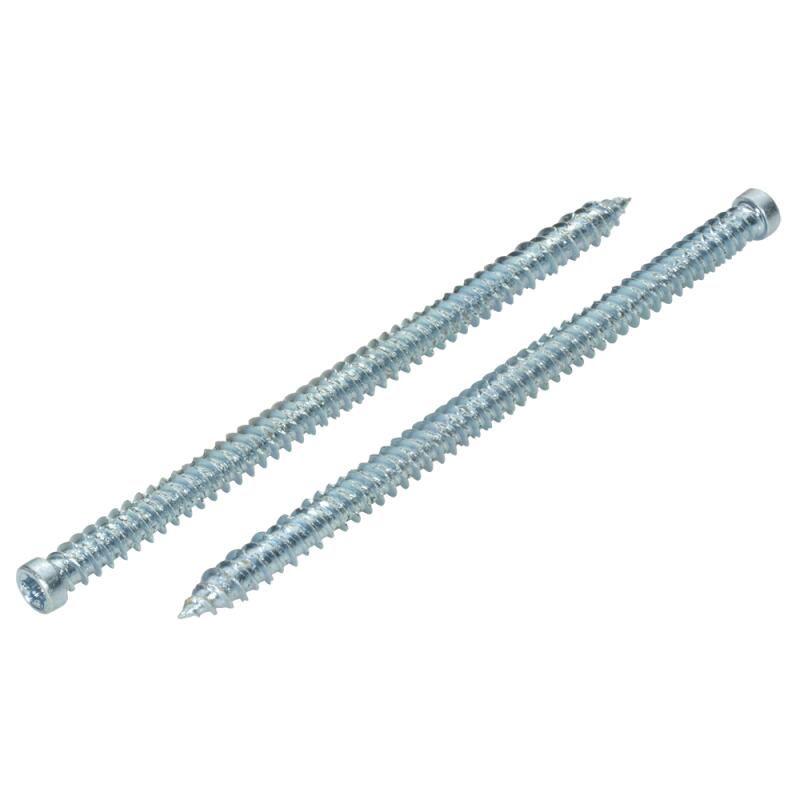

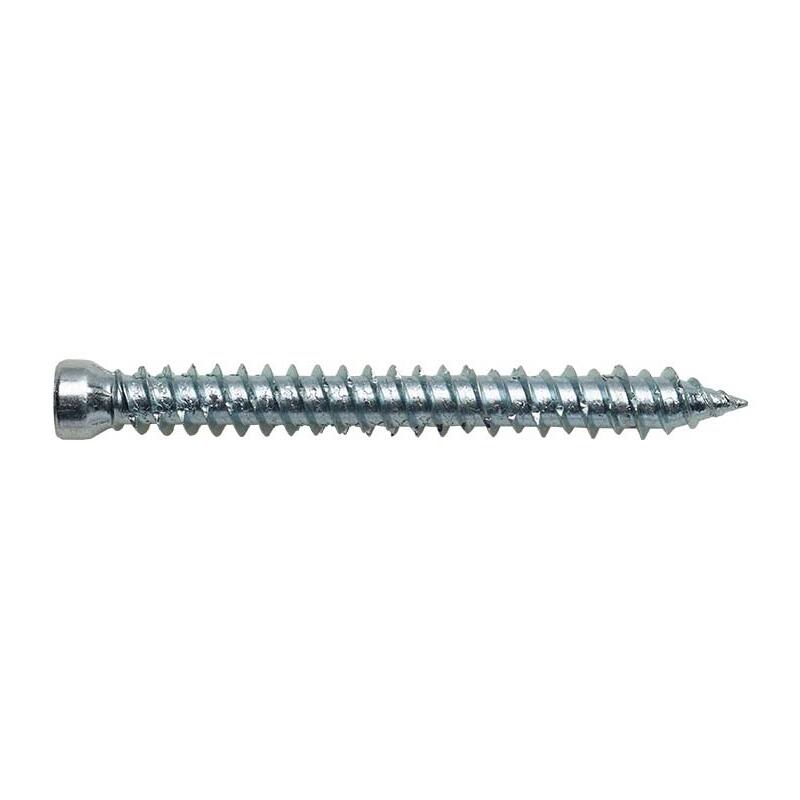

Fensterrahmenschrauben 7,5x150 MRS-H Holz Mungo 50 Stück
Die Mauerschrauben MRS von mungo werden auch als Fensterrahmenschrauben bezeichnet. Sie kommen bei Holzkonstruktionen, Fenstern und Rahmen zum Einsatz. Es gibt die Fensterrahmenschrauben in zwei Ausführungen:
- MRS-H für Holz mit kleinem Zylinderkopf
- MRS-U universell, oft für Kunststoff mit Senkkopf
Baustoffe
In folgenden Baustoffen können Sie den Dübel verbauen:
Beton C20/25 Druckfestigkeit 25 N/mm²
Naturstein
Leichtbeton Gasbeton, Porenbeton, Bims
Vollziegel
Kalksandstein
Lochstein Hochlochziegel, Kalksandstein
Eigenschaften und Merkmale
- Nur 6mm vorbohren
- Anwenderfreundliche, zeitsparende Montage
- Kleine Rand- und Achsabstände
- Spreizdruckfreie Befestigung
- Geringer Einschraubwiderstand
- Auch für Holz-Holz Verbindung geeignet
- Galvanisch verzinkt > 5µm
- Durchsteckmontage
- Anwendungen im Innenbereich
Anwendungen
Bei folgenden Anwendungen kommt die MRS zum Einsatz:
- Holzkonstruktionen
- Fenster
- Rahmen
Anwendungsgrafiken
Montage
So einfach wird der Dübel montiert:
Bohrloch bohren
Bauteil zu Baustoff ausrichten und bohren (Leichtbeton nicht vorbohren)
Bauteil befestigen
fertig
Branchen
In folgenden Branchen wird die MRS verbaut:
Holzbau
Trockenbau

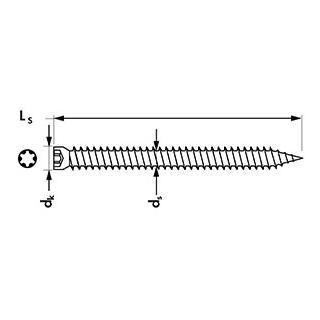

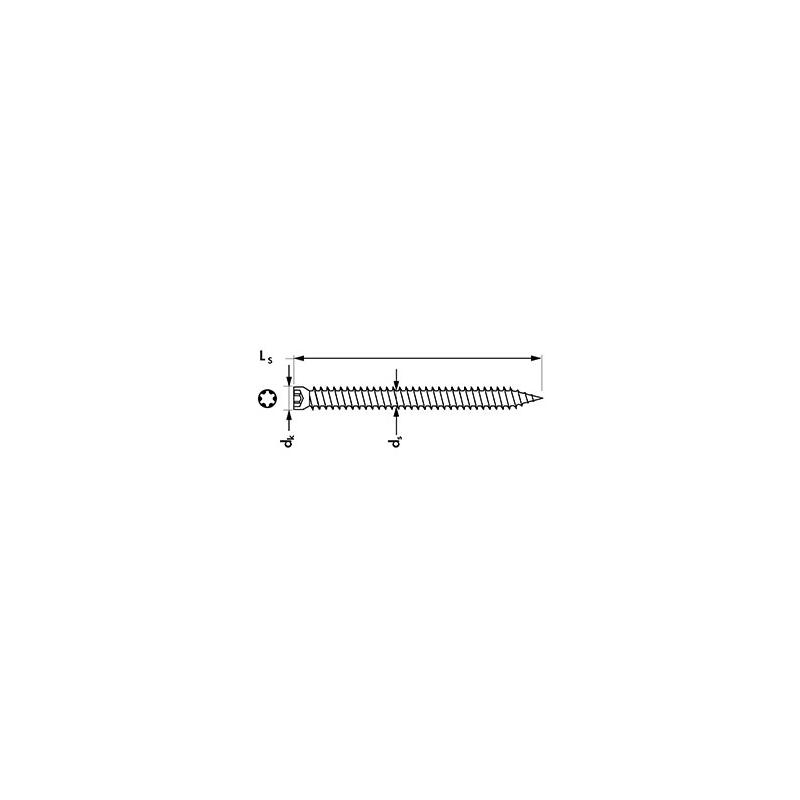

| Technische Daten | ||
|---|---|---|
| Schrauben-Ø mm | ds | 7.5 |
| Schraubenlänge mm | Ls | 150 |
| Kopf-Ø mm | dk | 8.3 |
| Antrieb | T30 | |
| Nutzlänge Beton mm | tfix | 120 |
| Nutzlänge Vollziegel mm | tfix | 110 |
| Nutzlänge Lochstein mm | tfix | 90 |
| Nutzlänge Leichtbeton mm | tfix | 90 |
| Verpackung | ||
| Verpackt zu Stück | 50 | |
| FS | FS41 | |
| Inhalt pro Sammelkarton | 450 | |
| SK | SK32 | |
| Menge pro Palette | 16200 | |
| Technische Daten | ||
| MRS Beton Zuglast (kN) Randabstand > 30mm | 1.2 | |
| MRS Vollziegel Zuglast (kN) Randabstand > 30mm | 0.8 | |
| MRS Lochstein Zuglast (kN) Randabstand > 30mm | 0.2 | |
| MRS Leichtbeton Zuglast (kN) Randabstand > 30mm | 0.2 | |
| MRS Beton Querlast (kN) Randabstand > 30mm | 0.8 | |
| MRS Vollziegel Querlast (kN) Randabstand > 30mm | 0.5 | |
| MRS Lochstein Querlast (kN) Randabstand > 30mm | 0.2 | |
| MRS Leichtbeton Querlast (kN) Randabstand > 30mm | 0.1 | |
| MRS Beton Querlast (kN) Randabstand > 60mm | 1.6 | |
| MRS Vollziegel Querlast (kN) Randabstand > 60mm | 1.2 | |
| MRS Lochstein Querlast (kN) Randabstand > 60mm | 0.5 | |
| MRS Leichtbeton Querlast (kN) Randabstand > 60mm | 0.3 | |
| MRS Beton Biegemoment (Nm) | 17 | |
| MRS Vollziegel Biegemoment (Nm) | 17 | |
| MRS Lochstein Biegemoment (Nm) | 17 | |
| MRS Leichtbeton Biegemoment (Nm) | 17 | |
| MRS Beton Anzugsdrehmoment (Nm) | Tinst | 20 |
| MRS Vollziegel Anzugsdrehmoment (Nm) | Tinst | 15 |
| MRS Lochstein Anzugsdrehmoment (Nm) | Tinst | 10 |
| MRS Leichtbeton Anzugsdrehmoment (Nm) | Tinst | 5 |
| MRS Beton Bohrloch-Ø mm | d0 | 6 |
| MRS Vollziegel Bohrloch-Ø mm | d0 | 6 |
| MRS Lochstein Bohrloch-Ø mm | d0 | 6 |
| MRS Leichtbeton Setztiefe mm | hnom | 60 |
| MRS Beton Bohrlochtiefe mm | h0 | 40 |
| MRS Vollziegel Bohrlochtiefe mm | h0 | 50 |
| MRS Lochstein Bohrlochtiefe mm | h0 | 70 |
| MRS Beton Setztiefe mm | hnom | 30 |
| MRS Vollziegel Setztiefe mm | hnom | 40 |
| MRS Lochstein Setztiefe mm | hnom | 60 |
| Zusatzinformationen | ||
| Gewicht FS | 1.540 kg | |
| Gewicht SK | 13.880 kg | |
| Typ | 7.5 x 150 | |
| 1 kN ? 100 kg | ||
| Sicherheitsfaktor 5 | ||
| In Lochstein ohne Schlag bohren | ||
| In Leichtbeton ohne Vorbohren | ||
| Bauteildicke; Schraubenlänge minus Setztiefe | ||
| Kopfform: | Zylinderkopf |
| Antrieb: | Innenstern-T |
| Durchmesser: | 7,5 |
| Länge: | 150 150 |
| Material: | Stahl verzinkt |
| Inhalt: | 50,00 Stück |
