Anwendung und Allgemeines
Beim Möbelbau und Inneneinrichtungen sowie allen weiteren Bereichen, in denen Schrauben verdeckt montiert werden sollen, findet man Senkschrauben. Sie können einfach im Holz des Werkstücks versinken oder mit ein wenig Vorfräsen sogar in Metall spurlos verschwinden. Das macht sie zu einem echten Allrounder in der unauffälligen Befestigungstechnik.
DIN-Norm / ISO-Norm
Die damalige deutsche Industrienorm 7991 wurde bei deren Absetzung durch die ISO 10642 ersetzt. Beide Normen sind quasi deckungsgleich und beschreiben Senkschrauben mit Innensechskant. Diese Schrauben sind in jeder Gewindeform und jeder Materialausführung erhältlich. Auch über die Festigkeit trifft die Norm keine Aussage.
Kopfform
Der Kopf dieser Schraube ist wie ein Trichter geformt. Ohne diese Form wäre es der Schraube nicht möglich, sich ihren Weg in das Baustück zu bahnen und somit komplett in der Oberfläche zu versinken. Bei Holzschrauben geschieht das in der Regel ganz ohne Vorbohren, während bei diesen metrischen Schrauben in Holz und Metall nachgeholfen werden muss. Aber mit etwas Vorfräsen und dem passenden Gegengewinde ist auch das kein Problem für die Senkschraube. Ist sie erst einmal oberflächenbündig versunken, besteht keine Gefahr durch andere Bauteile Kratzer zu bilden, hängen zu bleiben, oder sich an ihr zu verletzen. Das sind mit Abstand die beliebtesten Vorteile der Senkschrauben.
Antrieb
Weil die Schraube später kaum zu sehen sein soll, kommt ein Antrieb, der von außen gefasst werden muss, nicht in Frage und auch die Montage von oben muss gegeben sein. Die perfekte Aufgabe für den Innensechskantantrieb. Dieser lässt sich nicht nur leicht mit einem Innensechskantschlüssel von oben erreichen, sondern bietet auch eine gute Kraftübertragung dank der Schlüsselführung. Diese ist ein kleines Loch in der Mitte des Antriebs. Diese Führung dient dazu, dass der Zapfen eines Schlüssels darin greift und besseren Halt findet.
Gewinde

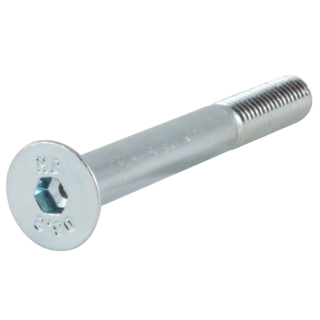

Bei dieser Schraube handelt es sich um ein metrisches Gewinde. Metrische Gewinde haben in keinem Fall eine Spitze und so entfällt diese auch bei diesem Produkt. Je nach Größe hat die Schraube ein Teil- oder Vollgewinde. Das Teilgewinde sorgt dafür, dass der untere Teil des Körpers, auf dem das Gewinde sitzt, in der Führung untergeht und das Bauteil, in dem der Kopf versinkt, umso stärker heranzieht. So entsteht der Halt genau da, wo er benötigt wird. Bei Teilgewinde-Schrauben beginnt der Vollschaft des Körpers auf dem unteren Drittel des Korpus, besitzt keine Zahnung und geht nahtlos in den Kopf über.
Material
Stahl ist das ideale Metall zur Schraubenherstellung. Es ist unglaublich stabil, weist eine leichte Formbarkeit auf und die Stahlpreise bieten meist eine weniger hohe Volatilität auf. Deshalb hat sich Stahl immer wieder als der Standard durchgesetzt. Zusätzlich bieten die Schrauben eine galvanische Verzinkung. Dieser Prozess wird auch Galvanisierung genannt und ist im Prinzip ein Zinkbad.
Dabei wird eine Oberflächenschicht aus Zink auf die Schraube aufgetragen. Aufgrund dessen, dass Stahl edler ist als Zink, bilden die beiden Metalle eine galvanische Zelle. So entsteht ein mäßiger Schutz vor Rost, der allerdings nicht für immer halten wird. Edelstahl ist da meistens, besonders im Außenbereich und feuchten Gebieten, die bessere Wahl. Die Festigkeit von 8.8 liegt im Standardbereich der Schraubenfestigkeit. Durch diesen Wert ergibt sich eine Zugfestigkeit von 800 n/mm² und eine Streckgrenze von 640 n/mm². Somit hält die Schraube den meisten Belastungen stand.
Passendes Zubehör
Sie wollen die passenden Muttern, einen zugehörigen Schlüssel oder anderen Handwerksbedarf mitbestellen? Kein Problem bei uns im Shop erhalten Sie alles vom Sägeblatt bis zur Rubrik Sicherheitshandschuhe und noch vieles mehr.
Technische Zeichnung und Daten
| ISO 10642 Technische Daten |
| Maße |
dk
|
kmax
|
tmax
|
s |
| M1,6 |
3,2 |
x |
0,6 |
0,9 |
| M2 |
4 |
x |
0,75 |
1,3 |
| M2,5 |
5 |
x |
0,8 |
1,5 |
| M3 |
6,72 |
1,86 |
1,2 |
2 |
| M4 |
8,96 |
2,48 |
1,8 |
2,5 |
| M5 |
11,2 |
3,1 |
2,3 |
3 |
| M6 |
13,44 |
3,72 |
2,5 |
4 |
| M8 |
17,92 |
4,96 |
3,5 |
5 |
| M10 |
22,4 |
6,2 |
4,4 |
6 |
| M12 |
26,88 |
7,44 |
4,6 |
8 |
| M14 |
30,8 |
8,4 |
x |
10 |
| M16 |
33,6 |
8,8 |
5,3 |
10 |
| M20 |
40,32 |
10,16 |
5,9 |
12 |
| M22* |
36 |
13,1 |
x |
14 |
| M24* |
39 |
14 |
x |
14 |
*Maße entsprechen der DIN 7991 Achtung: Kopfwinkel 60° anstatt 90°!
Die Gewindelänge kann nach Wahl des Herstellers erfolgen. Sollten Sie ein bestimmtes Gewinde benötigen, dann kontaktieren Sie uns bitte.
