ISO 12474
Unter der ISO 12474 findet man Zylinderschrauben mit Innensechskant und Feingewinde. Sie gehören zur Familie der Schrauben.
Aufbau und Anwendung
Schrauben der ISO-Norm 12474 haben einen Zylinderkopf, einen Innensechskant-Antrieb und ein Feingewinde. Ihren Namen erhält diese Schraubenart aufgrund ihres Kopfes. Dieser ist stets rund und, abhängig von der Norm, mehr oder weniger hoch
Seite 1 von 1
Artikel 1 - 2 von 2
ausgebildet. Die Haupteinsatzgebiete dieser Schrauben liegen vor allem im metallverarbeitenden Bereich und in der Elektrotechnik.
Material
Zylinderschrauben der ISO 12474 bieten wir Ihnen in unserem Shop aus Stahl blank an.

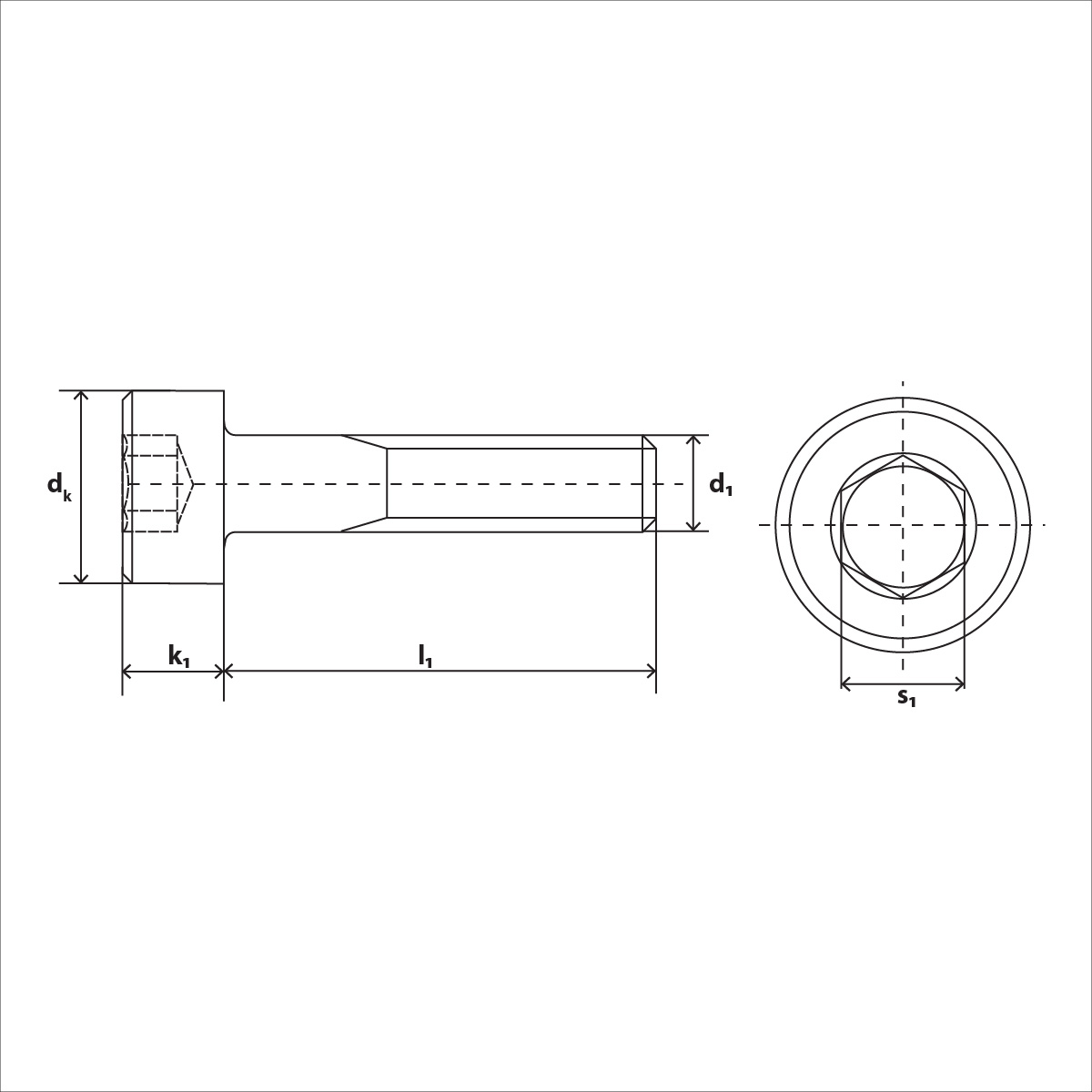

| ISO 12474 Technische Daten | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Maße | M 1,4 | M 1,6 | M 2 | M 2,5 | M 3 | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 | M 14 | M 16 | M 18 | M 20 | ||||||||||||||||
| dk | 2,6 | 3 | 3,8 | 4,5 | 5,5 | 7 | 8,5 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | ||||||||||||||||
| k | 1,4 | 1,6 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | ||||||||||||||||
| s | 1,3 | 1,5 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 14 | 17 | ||||||||||||||||
| b nach Wahl des Herstellers | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | ||||||||||||||||
| Maße | M 22 | M 24 | M 27 | M 30 | M 33 | M 36 | M 39 | M 42 | M 45 | M 52 | M 56 | M 64 | M 72 | ||||||||||||||||||
| dk | 33 | 36 | 40 | 45 | 50 | 54 | 58 | 63 | 68 | 78 | 84 | 96 | 108 | ||||||||||||||||||
| k | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 52 | 56 | 64 | 72 | ||||||||||||||||||
| s | 17 | 19 | 19 | 22 | 24 | 27 | 27 | 32 | 36 | 36 | 41 | 46 | 55 | ||||||||||||||||||
| b nach Wahl des Herstellers | x | x | x | x | x | x | x | x | x | x | x | x | x | ||||||||||||||||||
